Zonair3D PURE AIR CONTROL 500V Startup Procedure page 4

THE LIGHT ABOVE SHOWS THAT THE INDICATED
FILTER IS OVERFILLED. IN THAT CASE, FOR THE
SYSTEM TO WORK CORRECTLY, PLEASE CONTACT
YOUR DISTRIBUTOR TO REPLACE THEM.
GRSV F7
(*) La placa electrónica lleva integrada un sistema de leds que indica el estado de los
filtros. Si están apagados, el estado de los filtros es correcto. Cuando se pongan de
color rojo, indica que se debe cambiar el filtro del led encendido.
(**) Detalle del cableado plug and play (ver Manual instalador - link código QR).
IMPORTANTE:
- Si el cliente NO ha optado por la compra de la sonda, NO tiene que tocar NADA de
la regleta que sale de fábrica, es decir, los cables 18 y 20 tienen que ir juntos (modo
puente).
- Si el cliente SÍ ha adquirido la sonda, debe separar los cables gris 18 y 20 de la
regleta para el correcto funcionamiento del equipo, de este modo la sonda gobernará
el equipo en función de la calidad de aire.
· Cable negro lateral = alimentación eléctrica a 230V
· Cable gris inferior = previsión de conexión a sonda de calidad de aire Z3D para
aviso de revisión de filtros, 2 cables marcados con 5 y 6 que corresponden a los

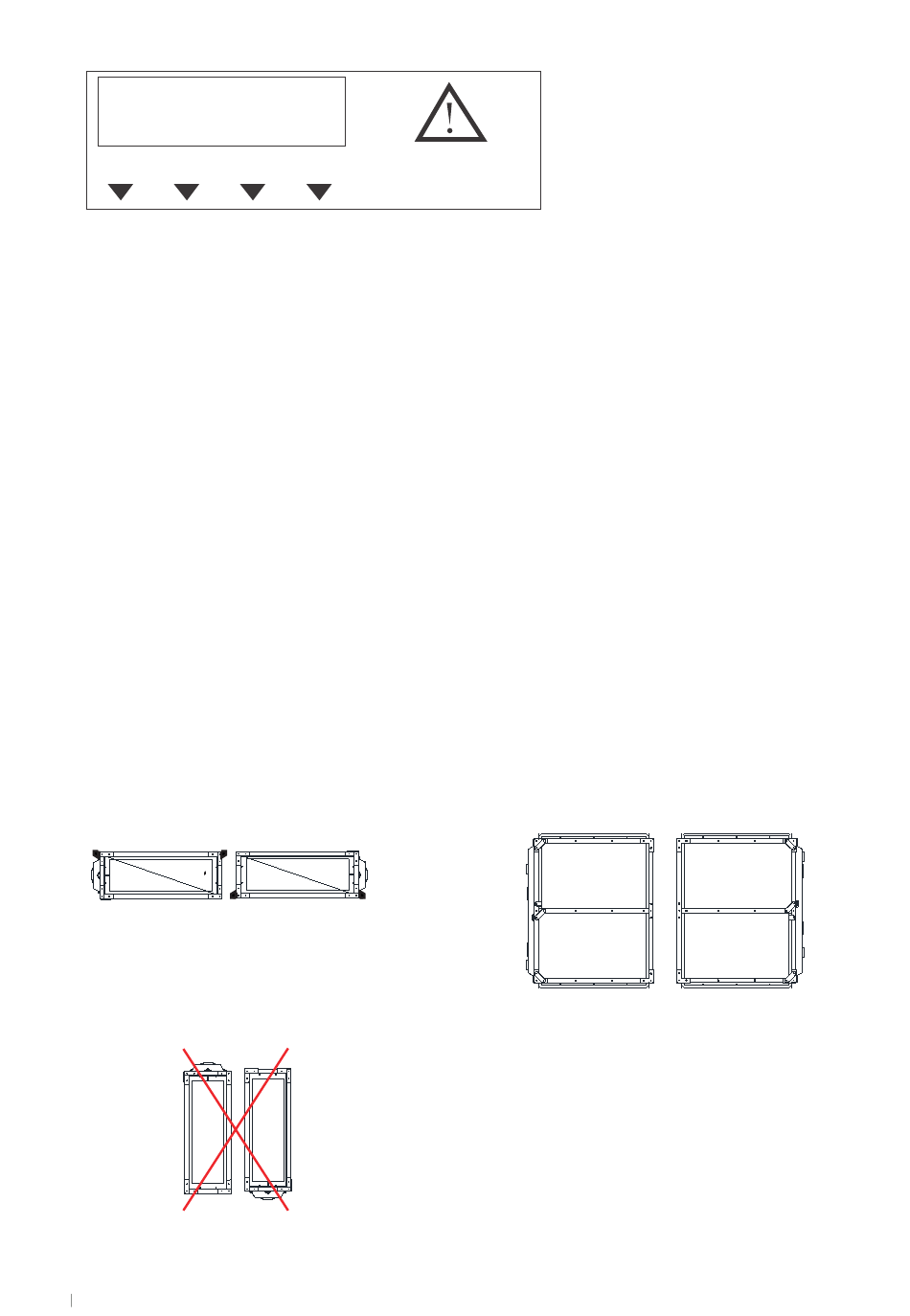

EMPLAZAMIENTO
HORIZONTAL
suspendido
TRANSVERSAL
4 Pure Air Control
G4 H14
REPLACEMENT
en bancada
Maintenance
FILTER
VERTICAL
