FlySky Tr8B Manual

产品介绍 Introduction
Tr8B 是一款采用 AFHDS 3( 第三代自动跳频数字系统）
协议支持 8 个 PWM 通道信号输出的微型接收机。它具有
扣式双天线，支持双向传输，可实现回传功能，支持 2 个
Newport 接口（Newport 接口可自定义输入或输出的信号
类型：i-BUS2/S.BUS/i-BUS/PPM 等） 。 设计上也独辟蹊径，
在满足轻小常规应用的基础上提供了 DIY 配件，以满足不
同的需求。

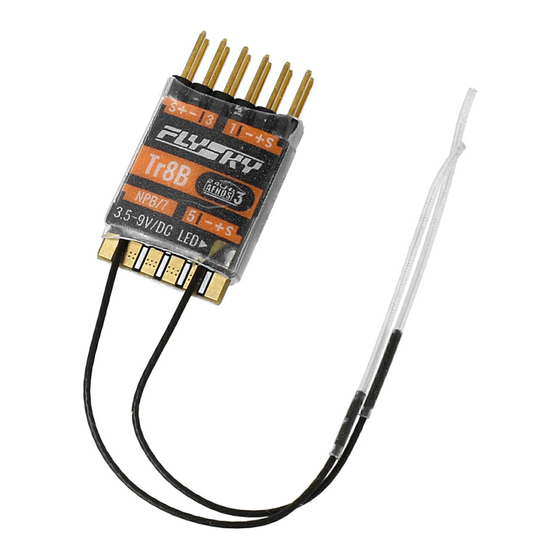

接收机概览 Receiver overview
[4]
[3]
[5]
[6]
[7]
[8]
[9]
[15] [16]
产品规格 Product specification
产品型号：Tr8B
适配发射机：PL18 或 NB4 系列，AFHDS 3 代高频协议发射机
适合机种：室内机、滑翔机、车、船、固定翼或机器人
PWM 通道数：8
无线频率：2.4GHZ ISM
无线协议：AFHDS 3
天线类型：双天线 (ipex4)
发射功率：小于 20dBm
输入电源：3.5 ～ 9V/DC
工作电流 : < 30mA（5V）
数据输出：PWM/PPM/i-BUS2/i-BUS/S.BUS
温度范围：-10℃ ~ +85℃
湿度范围：20% ~ 95％
在线更新：支持
遥控距离：>1000m( 空旷无干扰空中距离 )
外形尺寸：19.5*14.6*3mm（不含插针和天线）
机身重量：0.9g ( 不含插针和天线）
2g ( 含 4*3 Pin 插针和双天线）
安规认证：CE，FCC ID: 2A2UNTR8B00
http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
Tr8B
The Tr8B receiver based on AFHDS 3 protocol( third-generation automatic
frequency hopping digital system)is micro receiver with 8 PWM channels. It
features two button antennas, bidirectional data transmission and data returning. It
supports 2 Newport function interfaces( Newport interface can be customized with
the input or output signal type: i-BUS2/S.BUS/i-BUS/PPM, etc.). The receiver adapts
all transmitters and RF modules with AFHDS 3 protocol. The design is also unique.
We provide DIY accessories to meet special demands, in addition to meeting
conventional applications.
[1] CH1 通道接口
[2] CH3 通道接口
[3] 天线
[4] CH7(NPB) 通道接口
[2]
[5] CH5 通道接口
[1]
[1] CH1 [6] LED
[2] CH3 [7] CH8 (NPA)
[3] Antennas [8] CH6
[4] CH7(NPB) [9] BVD cable welding joint
[5] CH5 [10] CH2
[11]
DIY 配件介绍：
BVD 检测线：当需要使用 BVD 功能检测电压时，先将 BVD 线的焊接头端（左图 [15] 位置 ） 焊接到
[10]
接收机的 BVD 焊点处（左图 [9] 位置） ， 即可使用 BVD 功能检测电压。
注：
1. 使用 BVD 功能时，需要将检测的电池负极与接收机电源地（左图 [14] 位置）相连；
2. BVD 电压检测范围： 0~70V 。
两组通道接口插针（对应通道 5、6、7 和 8）：当需要使用 4 个以上通道或 Newport 时，将相应的
[12]
插针焊接到接收机预留的通道位置处即可。
[13]
请注意焊接完毕后，用新的热缩套管套住电路板，以防止使用过程中接触金属而造成短路！
[14]
DIY accessories
BVD cable: When you need to use the BVD function to detect voltage, first weld the BVD cable
welding joint end (in the left figure [15] ) to the receiver's BVD welding point (in the left figure [9] ).
Then you can use the BVD function to detect voltage.
Notes:
1. When using the BVD function, connect the negative terminal of the detected battery to the
[17]
receiver's power cathode (in the left figure [14]) .
2. BVD voltage detection range: 0 – 70 V.
Two sets of channel interface pins (corresponding to channels 5, 6, 7 and 8): When more than 4
channels or Newports need to be used, just weld the corresponding pins to the channel position
reserved in the receiver.
It should be noted that you use a new heat-shrinkable sleeve to cover the circuit board
to prevent from contacting with metal, so as to avoid a short circuit ！
接收机 Receiver
[6] LED 指示灯 [11] CH2 通道接口
[7] CH6 通道接口 [12] S（信号脚）
[8] CH8 (NPA) 通道接口 [13] +（电源正极）
[9] BVD 线焊点 [14] -（电源地）
[10] CH4 通道接口 [15] 焊接头
[11] CH4
[12] S（Signal Pin）
[13] +（Power anode）
[14] -（Power cathode）
[15] Welding joint
Product Designation: Tr8B
Compatible Transmitters: Transmitters with AFHDS 3 protocol, such
as PL18 or NB4 series
Compatible Models : Indoor aircraft, gliders, cars, boats, fixed-wing
aircraft or robots.
PWM Channel: 8
RF: 2.4GHz ISM
2.4G Protocol: AFHDS 3
Antenna: Two antennas (ipex4)
Maximum Power: < 20dBm (e.i.r.p.) （EU）
Input Power: 3.5-9V/DC
Working Current: < 30mA（5V）
Data Output: PWM/PPM/i-BUS2/i-BUS/S.BUS
Temperature Range: -10℃ ~ +85℃
Humidity Range: 20% ~ 95%
Online Update: Yes
Distance: >1000m (Air distance without interference)
Dimensions: 19.5*14.6*3mm (Excluding pins and antennas)
Weight: 0.9g (Excluding pins and antennas)
2g (Including 4*3 pins and two antennas)
Certifications: CE, FCC ID: 2A2UNTR8B00
[16] BVD 线
[17] 接电池正极
[16] BVD cable
[17] Connect to battery
anode
