FlySky FTr8B User Manual

产品介绍 Introduction
FTr8B 采用 AFHDS3（第三代自动跳频数字系统），具有
双天线，支持双向传输，可以实现回传功能，支持 i-bus
out/s.bus 切 换 和 CH1 接 口 PWM/PPM 切 换， 支 持 所 有
AFHDS3 发射机和高频头。

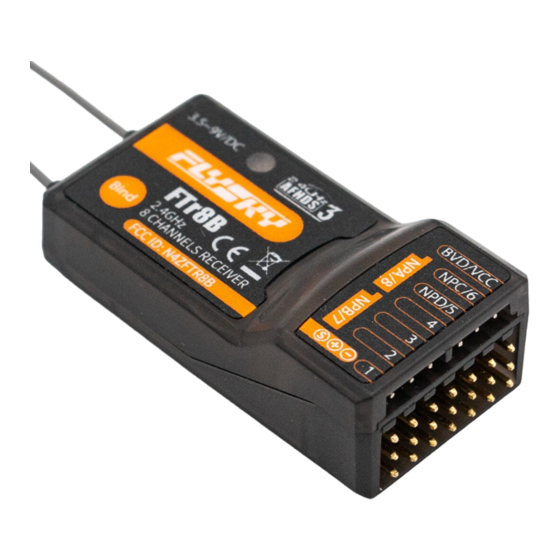

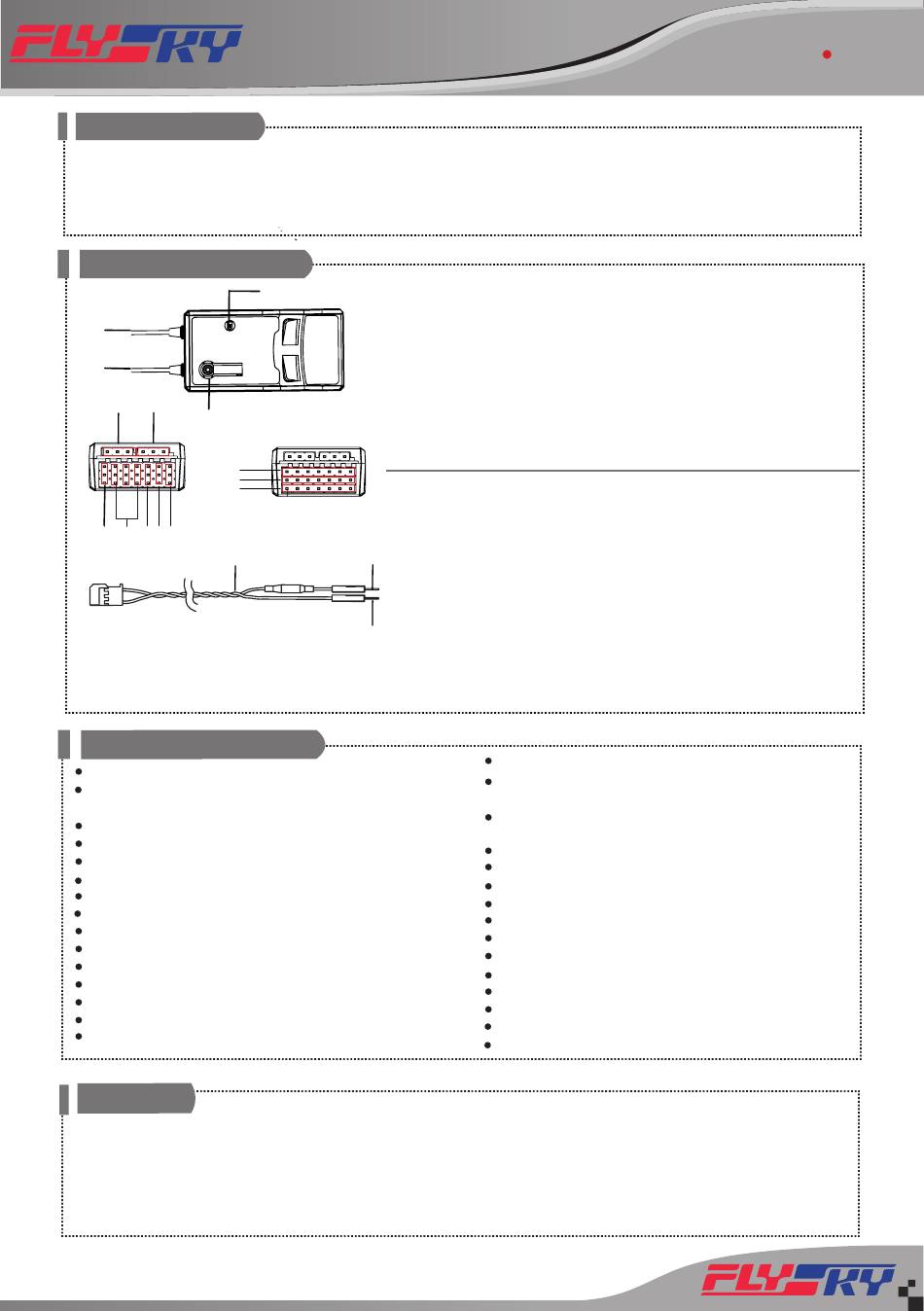

接收机概览 Receiver overview
[15]
[16]
[7] [8]
[14]
[10]
[11]
[12]
[1] [2]-[4] [9]
[5] [6]
[17]
产品规格 Product specification
产品型号：FTr8B
适配发射机：所有支持 AFHDS3 的发射机（PL18、NB4、NB4
Lite 等）
适合机种：固定翼、滑翔机、直升机、三角翼、工程车等
PWM 通道：7(2.0 版本将升级为 8 通道 )
无线频率：2.4G
无线协议：AFHDS 3
天线类型：双天线
输入电源：3.5 ～ 9V
数据输出：PWM\PPM\i-BUS out\s.bus
温度范围：-10℃—+60℃
湿度范围：20~95％
在线更新：无线更新
外形尺寸：46.5*23.8*14.8mm
机身重量： 11.3g
安规认证：CE，FCC ID:N4ZFTR8B
对码 Binding
1. 按住接收机对码按键同时上电，松开对码键，接收机指示灯快闪；
2. 打开发射机，进入对码状态；
3. 当接收机指示灯变为常亮时，对码成功 ;
• 当对码的发射机是单向模式进入对码状态时，接收机收到对码信息后指示灯慢闪；然后手动将发射机退出对码状态，接收机指示
灯变为常亮表示对码成功；
4. 检查发射机、接收机、模型是否正常工作。如需重新对码，请重复以上步骤。
http://www.flysky-cn.com
Copyright ©2021 Flysky Technology co., ltd
FTr8B
The FTr8B receiver adopts Flysky's third-generation automatic frequency
hopping digital system (AFHDS 3), which features dual antennas and
bidirectional data transmission commonly known as telemetry plus an i-bus
out/s.bus terminal and PWM/PPM switching at Channel 1.Compatible with all
AFHDS 3 transmitters and RF modules.
[1]CH1(PWM/PPM)
[13]
[2]-[4] CH2-CH4
[5] CH5 (NPD)
[6] CH6 (NPC)
[7] CH7 (NPB)
[8] i-bus out/s.bus& CH8 (NPA)
注：
(1) NPA/B/C/D 及 BVD 的新功能待 2020 年 11 月新程序开放后具备，其中产品
内的 BVD 功能配件请妥善保管，功能升级后将借助该接线实现 BVD 功能 ;
(2) 1.0 版本的 [8] i-bus out/s.bus 功能在 2.0 版本后将由 CH8(NPA) 功能取代。
[9] VCC/BVD (Battery voltage detection
/ power supply interface)
[10] S（Signal Pin）
[11] +（Positive power terminal）
[12] -（Power ground）
[18]
[13] LED
Tips：
(1) The added new NPA/B/C/D and BVD functions will be available with the
release of a new firmware update in November 2020. The BVD harness [17]
[19]
will not function until the new firmware has been installed.
(2) The [8] i-bus/s.bus terminal will be replaced with the CH8 (NPA) function
after the firmware upgrade.
接收机 Receiver
[9] VCC/BVD( 电 池 电 压
检测 / 供电接口 )
[10] S（信号脚）
[11] +（电源正极）
[12] -（电源地）
[13] LED 灯
[14] BIND
[15] Antenna 1（The right antenna）
[16] Antenna 2（The left antenna）
[17] BVD harness
[18] Connect to battery positive pole
[19] Connect to battery negative pole
Product Designation: FTr8B
Compatible transmitters: all AFHDS 3 transmitters and RF
Modules (PL18, NB4, NB4 Lite, etc.)
Model Type: fixed wing, glider, helicopter, delta wing,
engineering vehicle, etc
PWM Channels: 7(Version 2.0 will be upgraded to 8 channels)
RF: 2.4GHz
2.4G Protocol: AFHDS 3
Antenna: Dual Antennas
Input Power: 3.5-9V
Data Output: PWM/PPM/i.BUS out/S.BUS
Temperature Range: -10℃ to +60℃
Humidity Limit: 20%-95%
Online Update: Yes
Dimensions: 46*23.8*14.8mm
Weight: 11.3g
Certification: CE，FCC ID: N4ZFTR8B
[14] 对码键
[15] 天线 1（右天线）
[16] 天线 2（左天线）
[17] BVD 功能配件
[18] 接电池正极
[19] 接电池负极
