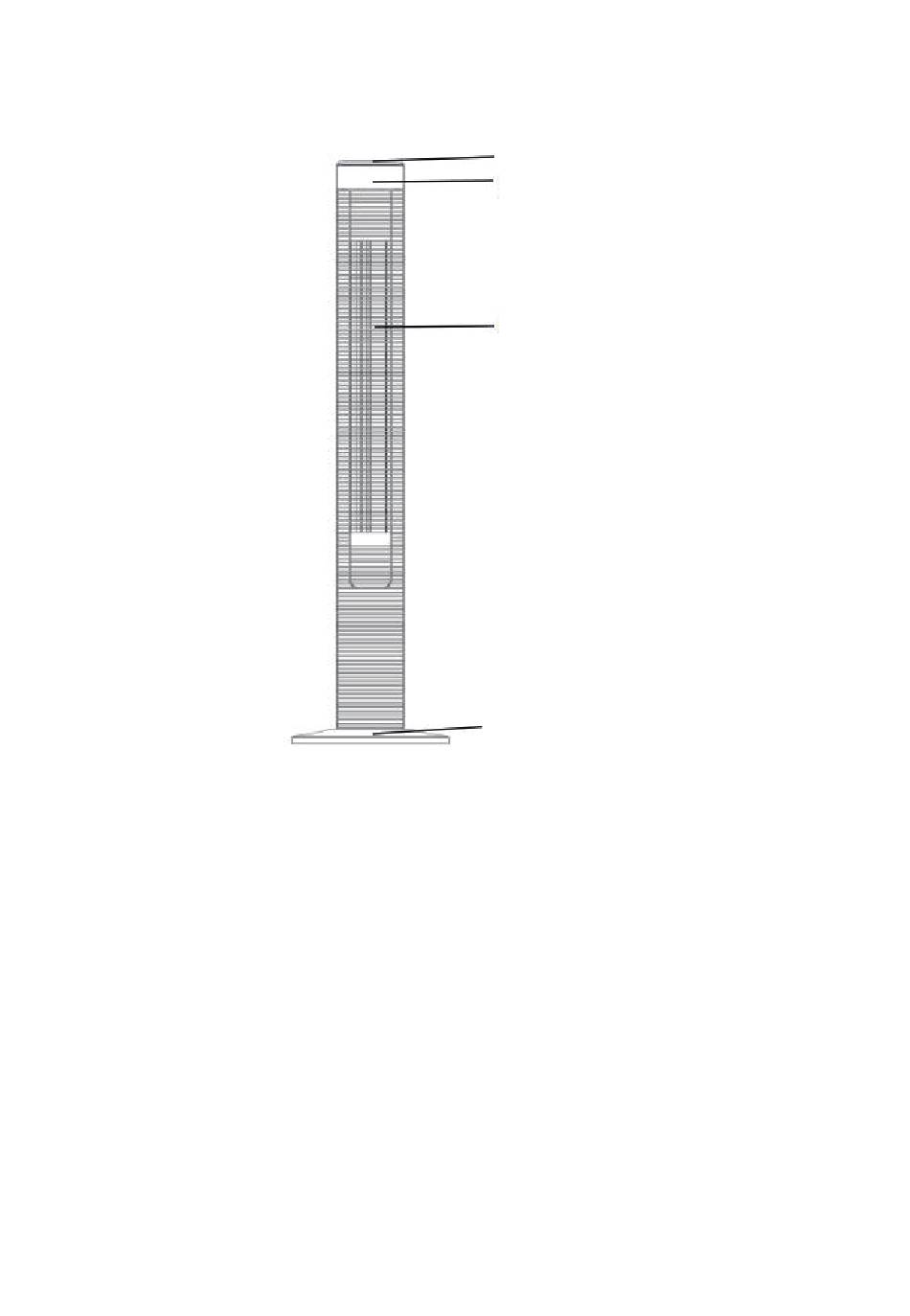

EINZELTEILNAMEN
Schalttafel
Anzeigetaf
Luftauslass
Standfuß el

MONTAGE

Der Standfuß des Turmventilators besteht aus zwei Teilen, die um die
Oszillationsbasis passen. Beide Teile passen problemlos zusammen.
1. Befestigen Sie zuerst die vordere Hälfte des Standfußes, indem Sie die
Löcher am Standfuß mit den Schraubenlöchern an der Oszillationsbasis
ausrichten und das Netzkabel am Standfuß hochführen.
2. Befestigen Sie dann die hintere Hälfte des Standfußes an der vorderen
Hälfte und sichern Sie sie mit der Kunststoffschraube (mitgeliefert), indem Sie
sie im Uhrzeigersinn drehen (Abbildung 1)
