通讯连接正常后将需要调节的电流或时间输入或选择好（例将：Ir 调节为 200A，Tr 调节为 60s，Isd
调节为 1000A，Tsd 调节为 0.1s，Ii 调节为 2000A。 ） ，后将需要调节的电流或时间前面的方框点击打勾(见
图 8),再点击软件界面的"设定"按键，参数调节成功软件出现成功界面(见图 9)。
Input setting current and select setting time after communication link is working correctly. (Example:
Ir=200A, Tr=60s,Isd=1000A,Tsd=0.1s,Ii=2000A), and tick on box in front of the setting current or setting time
which you want to adjust (see Fig. 8). Click the "Setting" button on the software interface again, successful
interface will emerge (see Fig. 9).

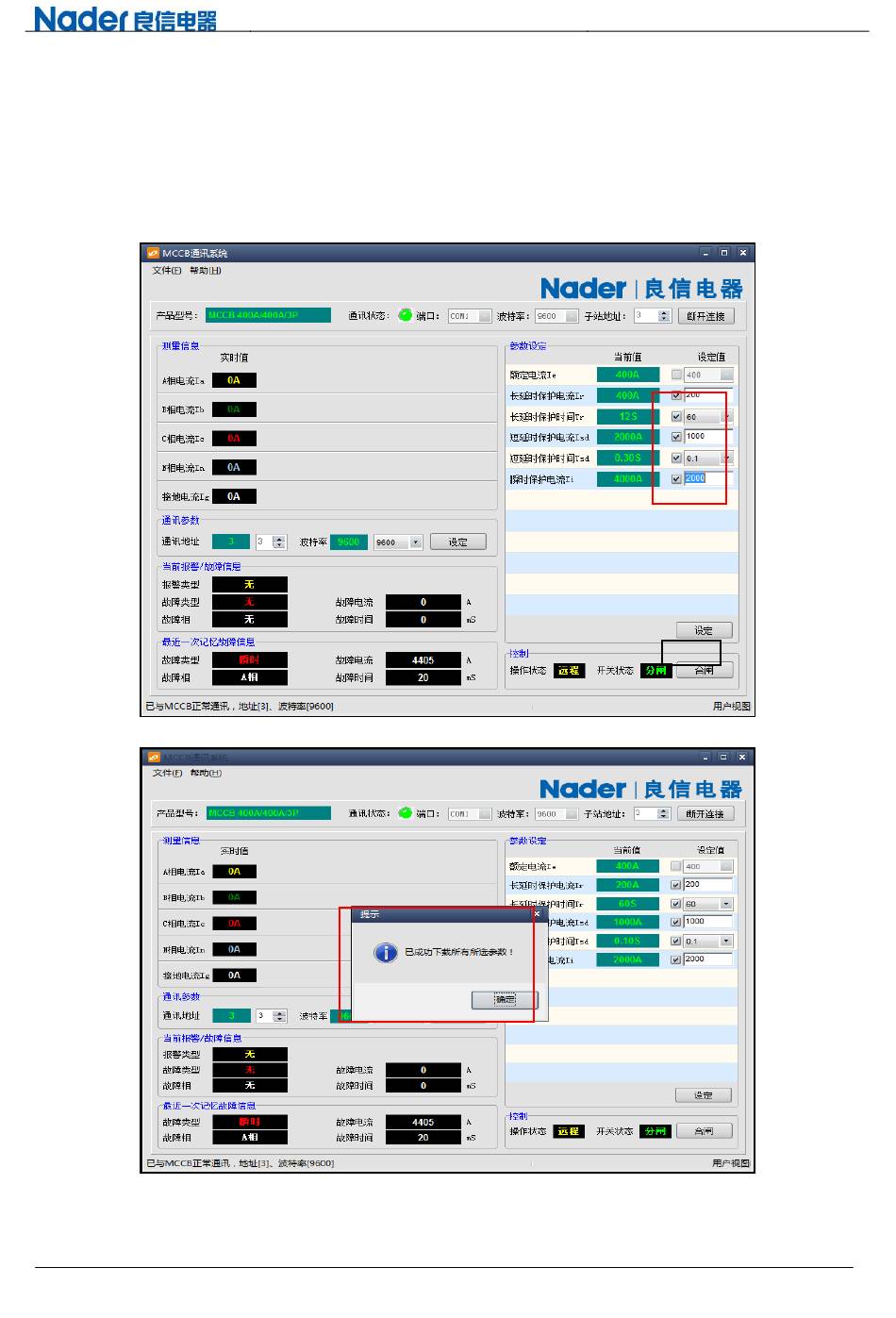

图 8：电流或时间调节界面 Fig. 8: Adjustment interface of current or time
地址：上海市浦东新区申江南路 2000 号
文件编号：NDT2920018
图 9：电流或时间调节成功界面
Fig.9: Successful interface of current or time adjustment
