nader NDM2E Series Product Manual page 10

（2）过载长延时整定电流 Ir Setting current of overload long-time delay Ir
（3）长延时整定时间 Tr
（4）短路短延时整定电流 Is Setting current of short circuit short-time delay Is
（5）短路短延时整定时间 Ts
（6）短路瞬时整定电流 Ii
（7）预报警整定电流 Ip
（8）预报警指示灯 Alarm Pre-alarm light
（9）过载指示灯 Over
（10）电源指示灯 Power
（11）接地整定电流 Ig
（12）接地整定时间 Tg
（13）脱扣等级整定 Class Tripping rating adjustment
（14）短路短延时整定电流 Isd Short-circuit short-time setting current
（15）电流不平衡率 Iunbl

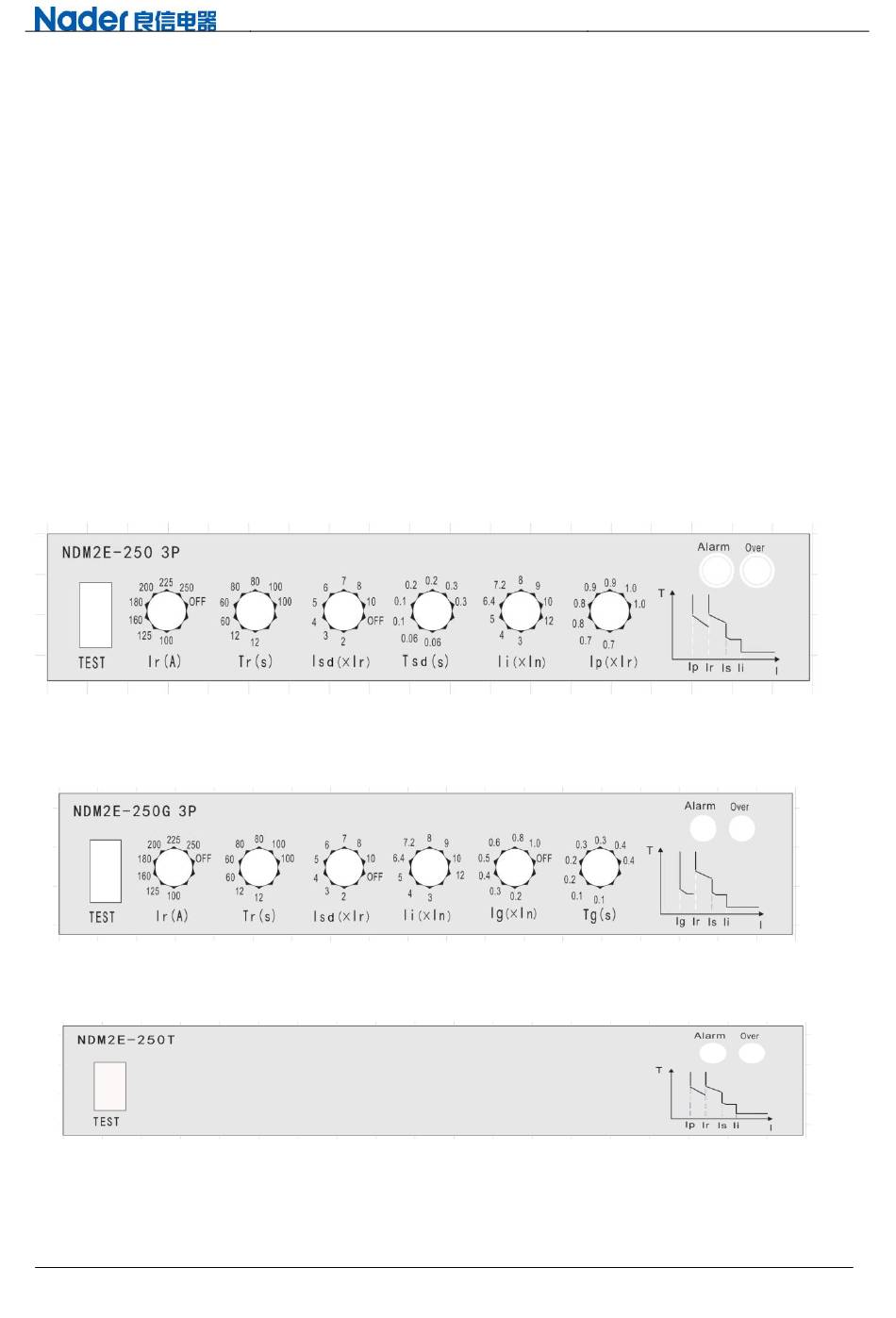

NDM2E 控制器控制面板如下图（以 NDM2E-250 为例）
Control panel of NDM2E controller is shown as follows: (with NDM2E-250 as the example)
基本型面板如下图：
The basic type of panel is shown as follows:
（1） （2）
接地（G）型面板如下图：
G type grounding panel is shown as follows:
（1） （2）
通讯（T）型面板如下图：
The communication (T) type panel is shown as follows:
（1）
地址：上海市浦东新区申江南路 2000 号
文件编号：NDT2920018
Setting time of long-time delay Tr
Setting time of short circuit short-time delay Ts
Setting current short circuit instantaneous Ii
Setting current of pre-alarm Ip
Overload light
Power light
Grounding setting current Ig
Grounding setting time Tg
Current unbalance rate
（3） （4） （5）
（3） （4） （6）
邮编：201315
第 10 页 共 36 页
（6） （7）
（10） （11）
电话：(021)68586699
文件版本：4
（8） （9）
（8） （9）
（8） （9）
