Printed Matter No.9834 4027 00
Publication Date 2019-10-29
Valid from Serial No. A1780001

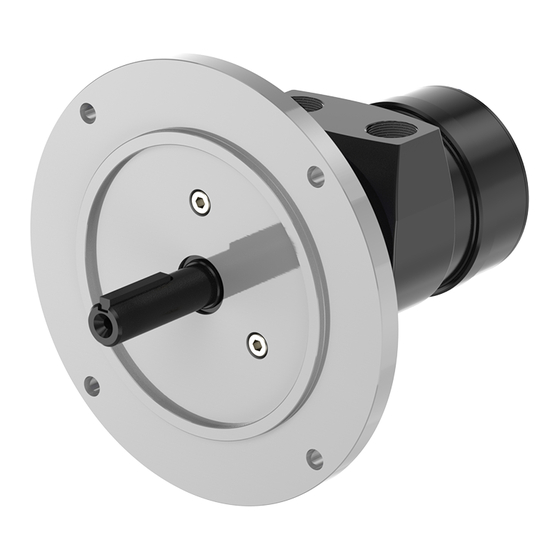

LZL05-L-M-IEC
Lubrication free
Ex II 2GD h T6 IIC T85 °C X
To reduce risk of injury, everyone using, installing, repairing, main-
taining, changing accessories on, or working near this tool MUST
read and understand these instructions before performing any such
task.
DO NOT DISCARD - GIVE TO USER
LZL05-L-M-IEC
8411101071
WARNING
Air Motors
Safety Information
