Printed Matter No.9834 4045 00
Publication Date 2019-11-28
Valid from Serial No. A1820001
LZL03-L-P-AC
Lubrication free
Ex II 2GD h T6 IIC T85 ᵒC X
To reduce risk of injury, everyone using, installing, repairing, main-
taining, changing accessories on, or working near this tool MUST
read and understand these instructions before performing any such
task.
DO NOT DISCARD - GIVE TO USER
LZL03-L-P-AC
8411100970
WARNING

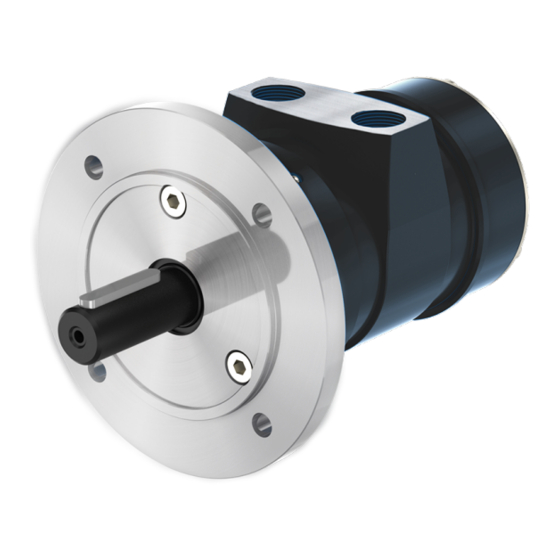

Air Motors
Safety Information
