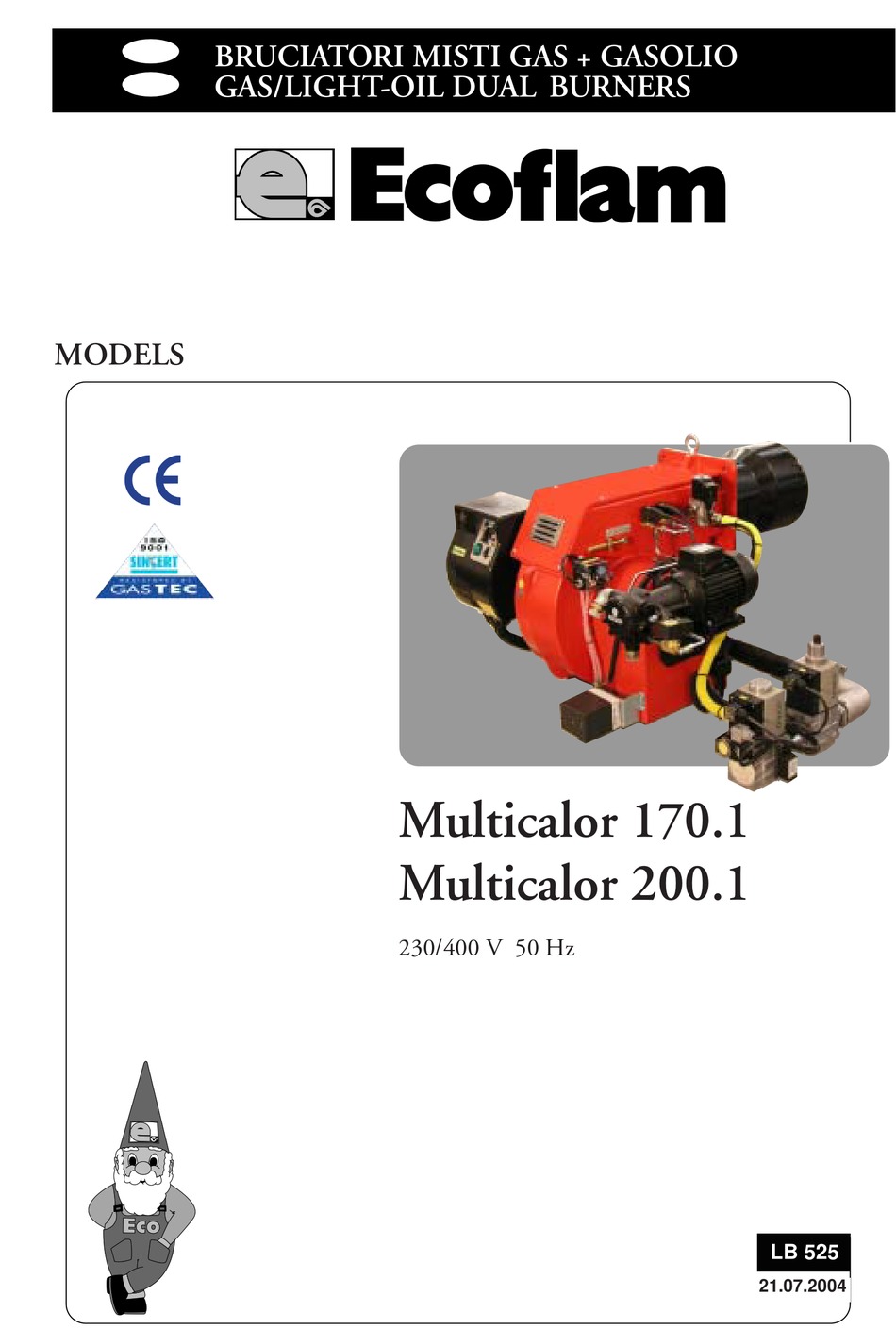

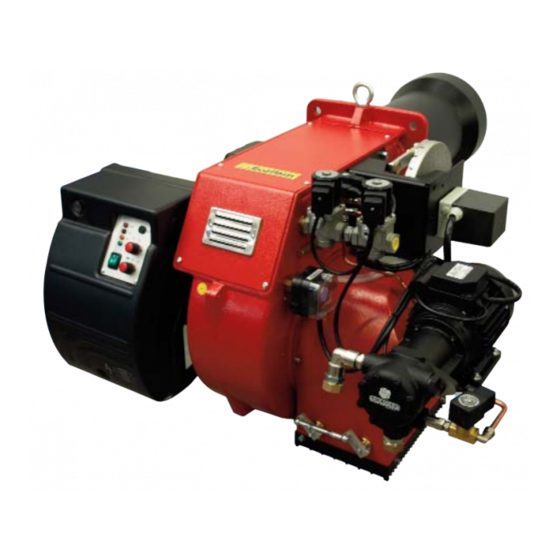

- Page 1 A BRUCIATORI MISTI GAS + GASOLIO B GAS/LIGHT-OIL DUAL BURNERS MODELS Multicalor 170.1 Multicalor 200.1 230/400 V 50 Hz LB 525 21.07.2004...
-
Page 2: Dimensioni D'ingombro
A LB525 MULTICALOR 170.1 -200.1 AB CARATTERISTICHE TECNICHE Modello : Multicalor 170.1 200.1 Potenza termica max. 1770 2150 kcal/h 1.526.000 1.853.450 Potenza termica min. kcal/h 295.000 356.900 Max. portata gas metano Min. portata gas metano Pressione gas mbar 40-300 40-300 Max. -
Page 3: Allacciamento Elettrico
LB525 MULTICALOR 170.1 -200.1 AB ALLACCIAMENTO ELETTRICO Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per gli ausilia- ri. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modifiche necessarie rife- rendosi allo specifico schema elettrico del bruciatore e controllare che il relé... - Page 4 A LB525 MULTICALOR 170.1 -200.1 AB FUNZIONAMENTO APPARECCHIATURA LANDIS LGB 22 L’apparecchiatura Ciclo di funzionamento in mancanza Ciclo di funzionamento normale controllo fiamma di fiamma all'accensione fa partire il venti- Pressostato gas latore del brucia- Motore ventilatore tore per effettuare...
- Page 5 LB525 MULTICALOR 170.1 -200.1 AB SERVOCOMANDO ARIA LANDIS & STAEFA SQN 30 151A2700 Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento delle camme va effettuato con l’ausilio dell’apposita chiavetta in dotazione. Descrizione : I - Camma di regolazione posizione di apertura in 2° fiamma (potenza max.) II - Camma di regolazione della posizione serranda allo spegnimento (chiusura) III- Camma di regolazione posizione di apertura in 1°...
- Page 6 Le operazioni di rgolazione debbono essere effet- tuate da personale qualificato ed autorizzato dalla Ecoflam S.p.A. REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE La regolazione della posizione della testa di combustione viene effettuata per ottenere il miglior rendimento di combustione.
-
Page 7: Alimentazione Combustibile
LB525 MULTICALOR 170.1 -200.1 AB stadio”. Dopo l’intervallo di sicurezza di 3 secondi, ad accensione avvenuta, l’apparecchiatura di controllo disinserisce il trasformatore, dopo 10 secondi e alimenta il servocomando “serranda aria” porterà il bruciatore 2° stadio (ALTA). In caso di accensione difettosa, l’apparecchiatura di controllo causa il blocco del bruciatore entro 3 secondi. In questo caso riarmare il bruciatore. -
Page 8: Posizione Elettrodi
A LB525 MULTICALOR 170.1 -200.1 AB INNESCO E REGOLAZIONE DELLA POMPA GASOLIO SUNTEC J7 1 - ASPIRAZIONE 2 - RITORNO 3 - SFIATO E PRESA MANOMETRO 4 - PRESA VUOTOMETRO SUNTEC 5 - REGOLAZIONE PRESSIONE 6 - ALL' UGELLO CONTROLLARE: - Che le tubazioni siano perfettamente a tenuta. -
Page 9: Descrizione Del Pannello Di Controllo
LB525 MULTICALOR 170.1 -200.1 AB DESCRIZIONE DEL PANNELLO DI CONTROLLO 1 - fusibile 2 - lampada di blocco termico 3 - lampada di funzionamento gasolio 4 - lampada di funzionamento gas 5 - interruttore alta-bassa fiamma 6 - interruttore I / O... -
Page 10: Working Fields
B LB525 MULTICALOR 170.1 -200.1 AB TECHNICAL DATA Models : Multicalor 170.1 200.1 Thermal power max. 1770 2150 kcal/h 1.526.000 1.853.450 Thermal power min. kcal/h 295.000 356.900 Max. capacity (Natural gas) Min. capacity (Natural gas) Gas pressure (LPG) mbar Max. capacity (light oil) kg/h Min. -
Page 11: Electrical Connections
LB525 MULTICALOR 170.1 -200.1 AB ELECTRICAL CONNECTIONS All burners are factory tested and set at 400 V 50 Hz three-phase for motors and 230 V 50 Hz monophase with neutral for auxiliaries. If it is necessary to supply the burner at 230 V 50 Hz without neutral,make the necessary alterations referring to the wiring diagram of the burner and check that the termal relay is within the absorption range of the motor. -
Page 12: Gas Circuit
B LB525 MULTICALOR 170.1 -200.1 AB LANDIS LGB 22 UP-CYCLE The control box starts the Normal operative cycle ignition Operative cycle with flameless burner fan, to carry out the prepurging of the com- Gas pressure switch bustion chamber, and Motor... - Page 13 LB525 MULTICALOR 170.1 -200.1 AB LANDIS & STAEFA SQN 30 151A2700 AIR DAMPER MOTOR Remove cover to gain access to the adjusting cams.The cams are to be adjusted through the suitable key provided for. Description: - Limit switch for air damper “High Flame” position adjustment (Max.
-
Page 14: Combustion Adjustment
B LB525 MULTICALOR 170.1 -200.1 AB COMBUSTION ADJUSTMENT WARNING: In order to have a correct combustion and thermal output adjustments, these must be carried out together with a combustion analysis, to be executed through suitable devices, taking care that the values are the correct ones and are in accordance with the local safety regulations. - Page 15 LB525 MULTICALOR 170.1 -200.1 AB into safety condition within 5 second. In such a case, the manual rearming of the burner shall not take place before 30 seconds have elapsed from the burner’s safety shutdown. In order to obtain an optimal combustion, it is necessary adju- st the LOW - HIGH flame air flow, according to the instruction given further on.
- Page 16 B LB525 MULTICALOR 170.1 -200.1 AB PRIMING AND ADJUSTMENT OF OIL PUMP SUNTEC J7 1 - INLET 2 - RETURN 3 - BLEED AND PRESSURE GAUGE PORT 4 - VACUUM GAUGE PORT SUNTEC 5 - PRESSURE ADJUSTMENT 6 - TO NOZZLE VERIFY: - That piping system is perfectly sealed;...
-
Page 17: Description Of Control Panel
LB525 MULTICALOR 170.1 -200.1 AB DESCRIPTION OF CONTROL PANEL 1 - Fuse 2 - Termal lock-out lamp 3 - Light-oil working lamp 4 - Gas working lamp 5 - High-low flame switch 6 - Main switch I / O 7 - Gas/Light-oil selector switch:... - Page 18 AB LB525 MULTICALOR 170.1 -200.1 AB pag.18...
- Page 19 LB525 MULTICALOR 170.1 -200.1 AB N° DESCRIZIONE Multicalor 170.1 Multicalor 200.1 codice codice - PRESSOSTATO ARIA DUNGS LGW10 A2P Q120 Q120 - GRUPPO PRESE ARIA GRPA100 GRPA100 - SPINA WIELAND 6 pin E226 E226 - COPERCHIO BRUCIATORE BFC09204/038 BFC09204/038 - VETRINO...
- Page 20 B LB525 MULTICALOR 170.1 -200.1 AB N° DESCRIPTION Multicalor 170.1 Multicalor 200.1 code code - AIR PRESSURE SWITCH DUNGS LGW10 A2P Q120 Q120 - AIR INTAKE SET GRPA100 GRPA100 - PLUG WIELAND 6 pin E226 E226 - COVER BFC09204/038 BFC09204/038...
- Page 21 LB525 MULTICALOR 170.1 -200.1 AB AB pag.21...
- Page 22 AB LB525 MULTICALOR 170.1 -200.1 AB pag.22...
- Page 23 LB525 MULTICALOR 170.1 -200.1 AB AB pag.23...
- Page 24 Ecoflam S.p.A. via Roma, 64 - 31023 RESANA (TV) - Italy - tel. 0423/715345 r.a. telefax 0423-715444 (Italy 480009 - Export 480873, 715538). http://www.ecoflam.it - e-mail: ecoflam@ecoflam.it...
