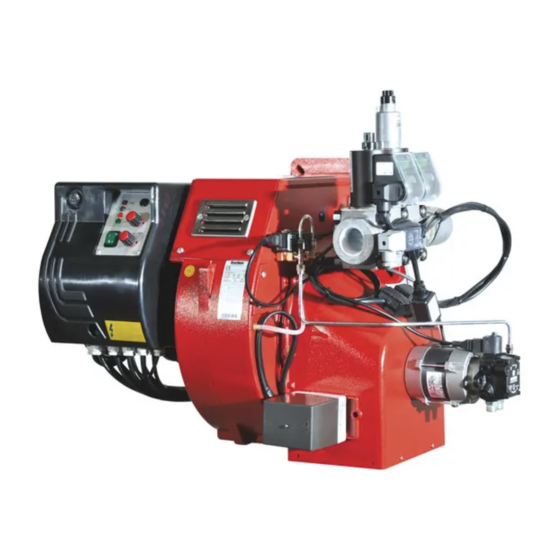

Ecoflam Multicalor 45 Manual

Gas/light-oil dual burners
Hide thumbs Also See for Multicalor 45:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

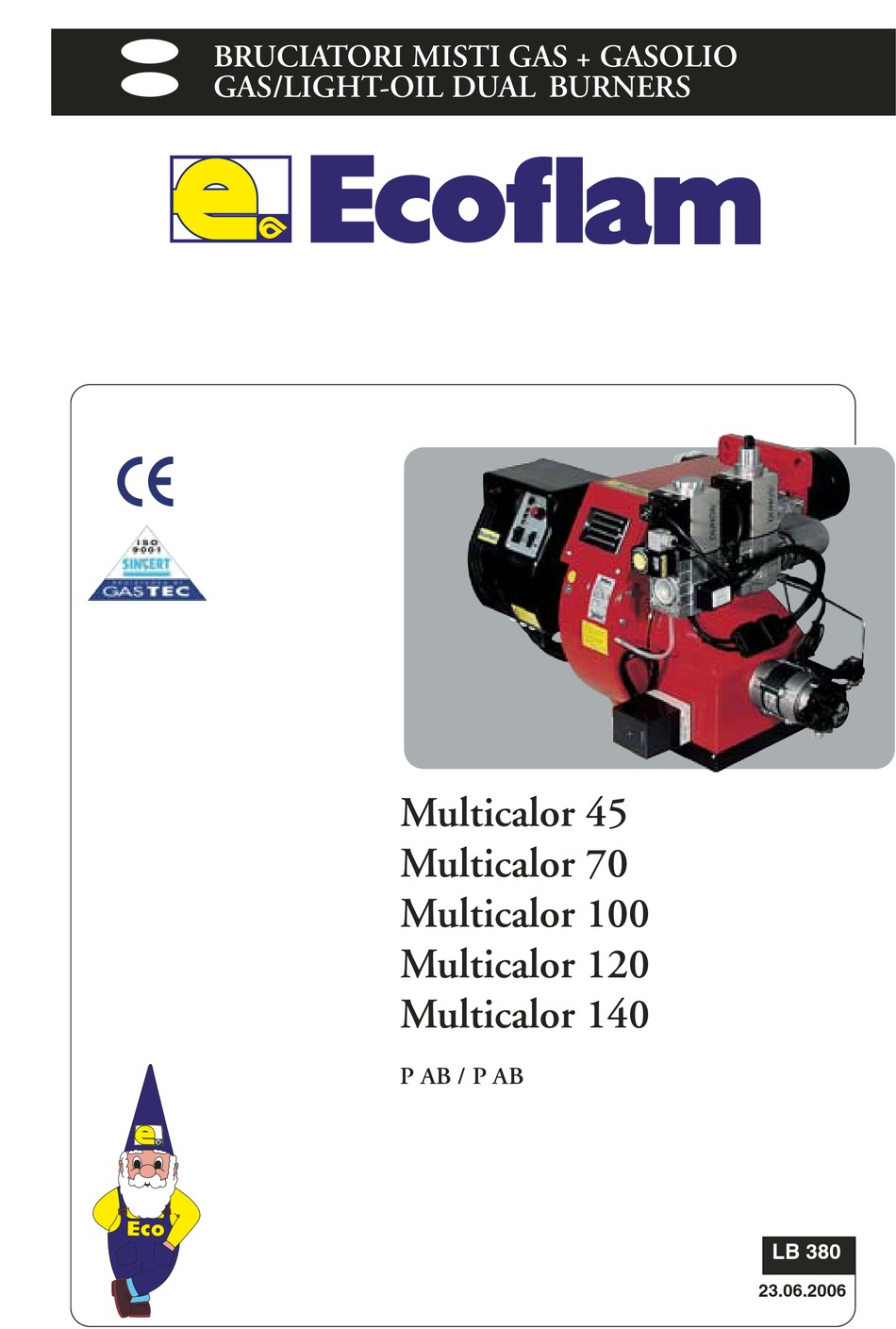

A BRUCIATORI MISTI GAS + GASOLIO
B GAS/LIGHT-OIL DUAL BURNERS
Multicalor 45
Multicalor 70
Multicalor 100
Multicalor 120
Multicalor 140
P AB / P AB
LB 380
23.06.2006

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Multicalor 45 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ecoflam Multicalor 45

Summary of Contents for Ecoflam Multicalor 45

  • Page 1 A BRUCIATORI MISTI GAS + GASOLIO B GAS/LIGHT-OIL DUAL BURNERS Multicalor 45 Multicalor 70 Multicalor 100 Multicalor 120 Multicalor 140 P AB / P AB LB 380 23.06.2006...

  • Page 2: Caratteristiche Operative

    A LB 380 Multicalor 45 ÷ 140 CARATTERISTICHE OPERATIVE Modello : Multicalor 45-70-100-120-140 Categoria gas - II 2H 3+ Pressione massima mbar Pressione minima mbar Combustibile gas P.C.I. kcal/Nm 8.570 22.260 Combustibile gasolio P.C.I. = 10.200 kcal/kg max 1,5° E a 20° C...

  • Page 3: Allacciamento Elettrico

    A LB 380 Multicalor 45 ÷ 140 ALLACCIAMENTO ELETTRICO Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per gli ausilia- ri. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modifiche necessarie rife- rendosi allo specifico schema elettrico del bruciatore e controllare che il relé...
  • Page 4 A LB 380 Multicalor 45 ÷ 140 APPARECCHIATURA LANDIS & STAEFA LGB 21/LGB 22 L’apparecchiatura Landis avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il cor- retto funzionamento é controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di accensione e successivamente le valvole gas.

  • Page 5: Regolazione Dell'aria Di Combustione

    A LB 380 Multicalor 45 ÷ 140 TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE - svitare le viti I e L e togliere il coperchio M - posizionare il regolatore N ad un valore pari al 60% della pressione nominale di ali- mentazione gas (es.: per gas metano press.
  • Page 6 A LB 380 Multicalor 45 ÷ 140 ottenere un'ottima combustione durante il passaggio da alta a bassa fiamma). Correggere eventualmente que- sta posizione agendo sulla vite “1” dopo aver allentato il dado “2”. 3. regolare la portata del gas in alta fiamma tramite lo stabilizzatore, o agendo sulla valvola del gas regolabile.

  • Page 7: Alimentazione Combustibile

    A LB 380 Multicalor 45 ÷ 140 ALIMENTAZIONE COMBUSTIBILE Lunghezza tubazioni Bitubo dalla sommità del serbatoio H (m) AS 67 Dall'asse AJ 6 RSA 60 RSA 125 AN 77 della pompa ø 10 ø 12 ø 12 ø 14 ø 10 ø...
  • Page 8 A LB 380 Multicalor 45 ÷ 140 CIRCUITO IDRAULICO GASOLIO A - FLESSIBILE B - FILTRO C - RUBINETTO ASPIRAZIONE 1 - POMPA RITORNO 2 - VALVOLA GASOLIO DI SICUREZZA 3 - VALVOLA GASOLIO 1° STADIO 4 - VALVOLA GASOLIO 2° STADIO 1¡...
  • Page 9 A LB 380 Multicalor 45 ÷ 140 PULIZIA E SOSTITUZIONE UGELLI Utilizzare una chiave appropriata per rimuovere gli 3÷4 mm ugelli facendo attenzione a non rovinare gli elettro- NB. : Controllare sempre la posizione degli elettro- di dopo il montaggio degli ugelli (vedi fig.).

  • Page 10: Manutenzione

    A LB 380 Multicalor 45 ÷ 140 MANUTENZIONE CONTROLLO ANNUALE Il controllo periodico del bruciatore (testa di combustione, elettrodi,ecc.) deve essere effettuato da personale autorizzato una o due volte all’anno a secondo dell’utilizzo. Prima di procedere al controllo per la manutenzione del bruciatore è...

  • Page 11: Fuel Characteristics

    B LB 380 Multicalor 45 ÷ 140 FUEL CHARACTERISTICS Model : Multicalor 45-70-100-120-140 Gas family - II 2H 3P Max. pressure mbar Min. pressure mbar Gas Low Heat Value: kcal/Nm 8.570 22.260 Light-oil Low Heat Value = 10.200 kcal/Kg max 1,5° E a 20° C...

  • Page 12: Electrical Connections

    B LB 380 Multicalor 45 ÷ 140 ELECTRICAL CONNECTIONS All burners are factory tested and set at 400 V 50 Hz three-phase for motors and 230 V 50 Hz monophase with neutral for auxiliaries. If it is necessary to supply the burner at 230 V 50 Hz without neutral,make the necessary alterations referring to the wiring diagram of the burner and check that the termal relay is within the absorption range of the motor.

  • Page 13: Gas Circuit

    B LB 380 Multicalor 45 ÷ 140 CONTROL BOXES LANDIS & STAEFA LGB21/LGB22 The Landis control box starts the fan and begins the pre-purging of the combustion chamber. The air pressure switch controls the correct operation. At the end of the pre-purging phase, the ignition transformer cuts-in followed by the opening of the gas valves.
  • Page 14 B LB 380 Multicalor 45 ÷ 140 ADJUSTMENT OF GAS MINIMUM PRESSURE SWITCH Unscrew off and remove cover M. - Set regulator N to a value equal to 60% of gas nominal feed pressure (i.e. for nat. gas nom. pressure = 20 mbar, set regulator to a value of 12 mbar;...
  • Page 15 B LB 380 Multicalor 45 ÷ 140 2. The position of gas butterfly valve must be lower then 90° ( typically 85°. It is important not get over 90° to obtain a perfect combustion during passage from high to low flame). Eventually adjust this position acting on the screw “1 “, after loosening nut “...
  • Page 16 B LB 380 Multicalor 45 ÷ 140 MAXIMUM LENGTH OF SUCTION LINES FOR TWO-PIPE SYSTEM Two-pipe siphon feed system PIPE LENGTH Lunghezza tubazioni Bitubo dalla sommità del serbatoio H (m) AS 67 Dall'asse AJ 6 RSA 60 RSA 125 AN 77...
  • Page 17 B LB 380 Multicalor 45 ÷ 140 LIGHT-OIL CIRCUIT A - HOSE B - OIL FILTER SUCTION C - OIL COCK 1 - PUMP RETURN 2 - SAFETY OIL VALVE 3 - LOW FLAME OIL VALVE 4 - HIGH FLAME OIL VALVE ¡...

  • Page 18: Description Of Control Panel

    B LB 380 Multicalor 45 ÷ 140 NOZZLE CLEANING AND REPLACEMENT Use only the suitable box wrench provided for this 3÷4 mm operation to remove the nozzle, taking care to not damage the electrodes. Fit the new nozzle with the same care.

  • Page 19: Maintenance

    B LB 380 Multicalor 45 ÷ 140 MAINTENANCE YEARLY CHECKS The burner’s periodical check (firing head, electrodes etc.) must be carried out by authorised personnel one or two times per year, depending on the utilisation. Before going on with the maintenance controls of the burner, it should be advisable to check its gene- ral conditions, according to the following steps: Unplug the burner;...
  • Page 20 AB LB 380 Multicalor 45 ÷ 140 pag.20...
  • Page 21 AB LB 380 Multicalor 45 ÷ 140 pag.21...
  • Page 22 AB LB 380 Multicalor 45 ÷ 140 pag.22...
  • Page 23 AB LB 380 Multicalor 45 ÷ 140 pag.23...
  • Page 24 AB LB 380 Multicalor 45 ÷ 140 pag.24...
  • Page 25 AB LB 380 Multicalor 45 ÷ 140 pag.25...
  • Page 26 AB LB 380 Multicalor 45 ÷ 140 pag.26...
  • Page 27 AB LB 380 Multicalor 45 ÷ 140 pag.27...
  • Page 28 AB LB 380 Multicalor 45 ÷ 140 pag.28...
  • Page 29 A LB 380 Multicalor 45 ÷ 140 Multicalor 45 N° DESCRIZIONE codice 1 - PRESSOSTATO ARIA DUNGS LGW10 A2P Q120 2 - GRUPPO PRESE ARIA GRPA100 3 - COPERCHIO BFC02007 4 - COPERCHIO BRUCIATORE BFC09151/011 5 - VETRINO BFC02004 6 - CORNICE OBLO...
  • Page 30 B LB 380 Multicalor 45 ÷ 140 Multicalor 45 N° DESCRIPTION code 1 - AIR PRESSURE SWITCH DUNGS LGW10 A2P Q120 2 - AIR INTAKE SET GRPA100 3 - COVER BFC02007 4 - BURNER COVER BFC09151/011 5 - GLASS BFC02004...
  • Page 31 A LB 380 Multicalor 45 ÷ 140 Multicalor 70 Multicalor 100 N° DESCRIZIONE codice codice 1 - PRESSOSTATO ARIA DUNGS LGW10 A2P Q120 Q120 2 - GRUPPO PRESE ARIA GRPA100 GRPA100 3 - COPERCHIO BFC02007 BFC02007 4 - COPERCHIO BRUCIATORE...
  • Page 32 B LB 380 Multicalor 45 ÷ 140 Multicalor 70 Multicalor 100 N° DESCRIPTION code code 1 - AIR PRESSURE SWITCH DUNGS LGW10 A2P Q120 Q120 2 - AIR INTAKE SET GRPA100 GRPA100 3 - COVER BFC02007 BFC02007 4 - BURNER COVER...
  • Page 33 A LB 380 Multicalor 45 ÷ 140 Multicalor 120 Multicalor 140 N° DESCRIZIONE codice codice 1 - PRESSOSTATO ARIA DUNGS LGW10 A2P Q120 Q120 2 - GRUPPO PRESE ARIA GRPA100 GRPA100 3 - COPERCHIO BFC02007 BFC02007 4 - COPERCHIO BRUCIATORE...
  • Page 34 B LB 380 Multicalor 45 ÷ 140 Multicalor 120 Multicalor 140 N° DESCRIPTION code code 1 - AIR PRESSURE SWITCH DUNGS LGW10 A2P Q120 Q120 2 - AIR INTAKE SET GRPA100 GRPA100 3 - COVER BFC02007 BFC02007 4 - BURNER COVER...
  • Page 35 AB LB 380 Multicalor 45 ÷ 140 pag.35...
  • Page 36 ALa ECOFLAM S.p.A si riserva il diritto di apportare ai prodotti quelle modifiche che riterrà necessarie o utili, senza pregiudicarne le caratteristiche principali. BECOFLAM S.p.A. reserves the right to make any adjustments, without prior notice, which it considers necessary or useful to its products, without affecting their main features.

This manual is also suitable for:

Multicalor 70Multicalor 100Multicalor 120Multicalor 140
