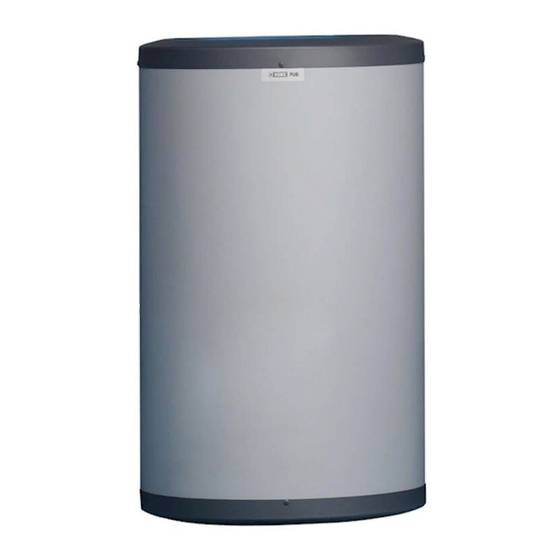

Nibe PUB2 160 User's And Installer's Manual
  1. Manuals
  2. Brands
  3. Nibe Manuals
  4. Boiler
  5. PUB2 160
  6. User's and installer's manual

Nibe PUB2 160 User's And Installer's Manual

Hide thumbs Also See for PUB2 160:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

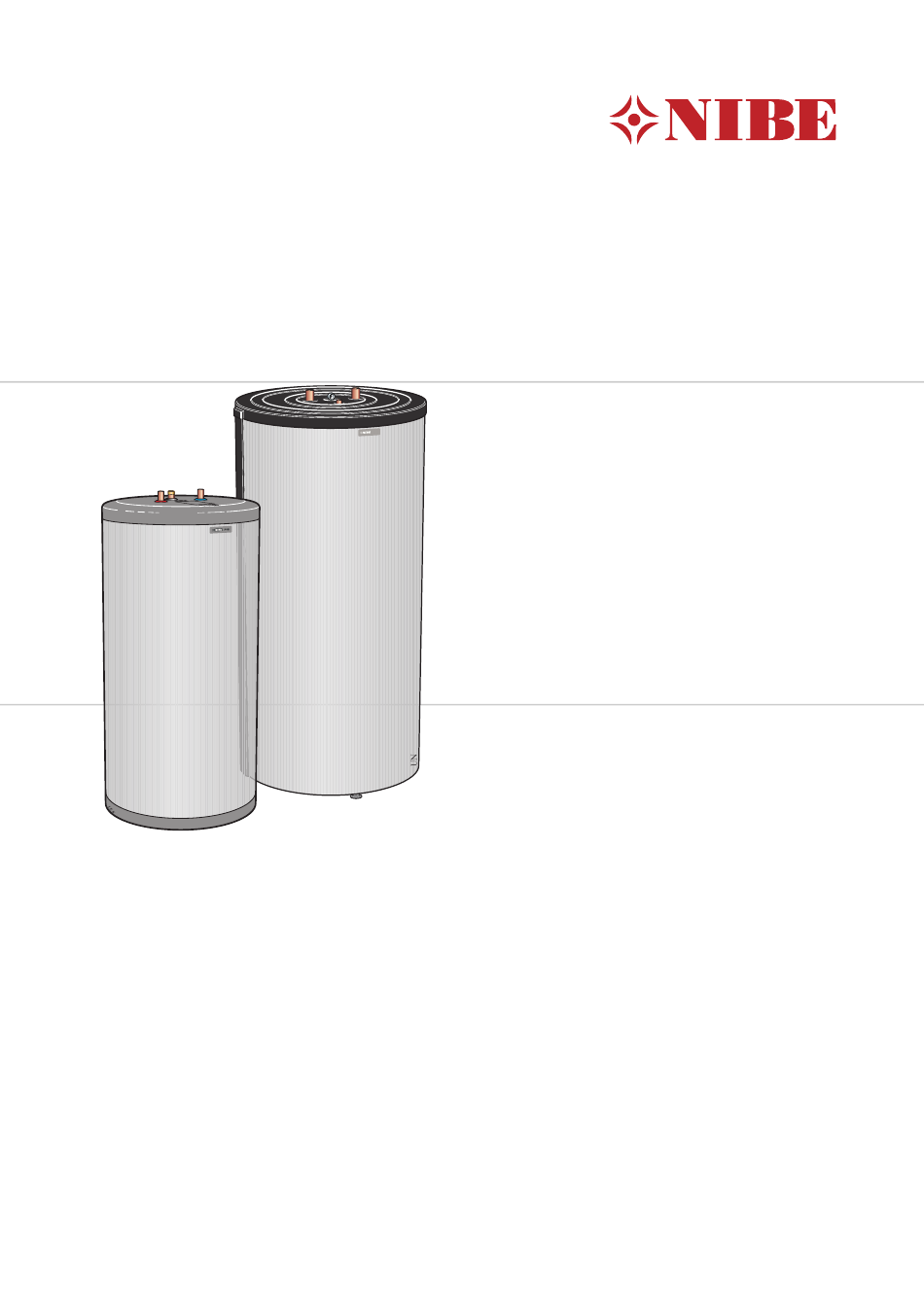

PUB
PUB2/PUB2 DS 160-500
Användar- och installatörshandbok
SE
PUB2/PUB2 DS 160-500
User and Installer manual
GB
PUB2/PUB2 DS 160-500
Gebruikers- en installateurshandleiding
NL
PUB2/PUB2 DS 160-500
CHB 1707-1
431337

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PUB2 160 and is the answer not in the manual?

Questions and answers

Related Manuals for Nibe PUB2 160

Summary of Contents for Nibe PUB2 160

  • Page 1 PUB2/PUB2 DS 160-500 Användar- och installatörshandbok PUB2/PUB2 DS 160-500 User and Installer manual PUB2/PUB2 DS 160-500 Gebruikers- en installateurshandleiding PUB2/PUB2 DS 160-500 CHB 1707-1 431337...

  • Page 3: Table Of Contents

    Table of Contents Svenska Viktig information Till användaren Till installatören Tekniska uppgifter English Important information For the User For the Installer Technical data Nederlands Belangrijke informatie Voor de gebruiker Voor de installateur Technische gegevens PUB2/PUB2 DS 160-500 Table of Contents |...

  • Page 4: Svenska

    För fullständiga villkor se www.konsumentverket.se. Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års pro- TÄNK PÅ! duktgaranti till företaget som sålt produkten. Produkt- Vid denna symbol finns viktig information om garantin ersätter inte höjd energiförbrukning eller skada...
  • Page 5 Installationskontroll Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Beskrivning Anmärkning Signatur Datum ✔ Varmvatten (sida 10) Avstängningsventiler Kallvatten (sida 10) Avstängningsventiler Backventil Säkerhetsventil Vakuumventil Blandningsventil PUB2/PUB2 DS 160-500 | SE...

  • Page 6: Till Användaren

    är i drift. Frysning medför att beredaren kan sprängas. Service Vid behov av service, kontakta installatören. Serienum- mer (PF3) (14 siffror) och installationsdatum ska alltid uppges. Endast av NIBE levererade reservdelar får användas. PUB2/PUB2 DS 160-500 | SE...

  • Page 7: Till Installatören

    Bipackade komponenter Till installatören Allmänt PUB2/PUB2 DS 160-500 är en serie varmvattenberedare som är lämpliga att ansluta till värmepump, gas- eller Täckbrickor oljepanna. Vattenmagasinet består av en stålmantel med invändigt korrosionsskydd av koppar. Varmvattenberedaren är Isoleringsplugg försedd med två slingor av koppar. Varmvattenberedaren är konstruerad och tillverkad för ett maximalt avsäkringstryck av 10 bar.
  • Page 8 Komponentplacering PUB2 DS 160 - 300 PUB2 DS 500 CV-in CV-ut CV-in CV-ut Beteckning Benämning Avtappningsventil Dykrör, dockning värmepump BT6, Ø 11 mm (inv) Dykrör, extern värmekälla sol, Ø 11 mm (inv) Ställbara fötter Lyftögla Serienummerskylt PUB2/PUB2 DS 160-500 | SE...
  • Page 9 Demontering av isolering På PUB2 DS 500 är isoleringen är demonterbar, för att underlätta hantering i trånga utrymmen, (beredarens diameter utan isolering är Ø650 mm). Skruva bort lyftöglan i toppen. ■ Lyft av plasttoppen och toppisoleringen. ■ Tag bort skarvskenorna som håller ihop isoleringsman- ■...
  • Page 10 Installation Tryckfallsdiagram OBS! Primärsida (slinga) Montera de bipackade täckbrickorna innan rörinstallationen. Täckbrickorna, som har själv- (kPa) Tryckfall över slinga Pressure drop over coil häftande baksida, ska monteras på respektive anslutning genom att trycka dem över anslut- ningarna. 1. PUB300/PUB500 2. PUB2 DS 160/300/500 Samtliga anslutningar (även anslutningar och 3.

  • Page 11: Tekniska Uppgifter

    Tekniska uppgifter Mått PUB2 DS 160-300 PUB2 DS 500 K.v . V . v . Endast PUB DS 300 PUB DS 500 CV-in CV-ut PUB DS CV-in CV-ut PUB2 500 PUB2 PUB2 DS 30-65 30-65 30-65 30-65 30-65 Ø D 1210 1380 1380...
  • Page 12 Röranslutningar PUB2 DS 160-300 PUB2 DS 500 XL18 CV-in CV-ut XL18 XL19 XL19 CV-in CV-ut XL54 XL54 Anslutning 160 - 300 L 500 L Kallvattenanslutning Ø 22 mm Ø 35 mm Varmvattenanslutning Ø 22 mm Ø 35 mm Dockningsanslutning, inkommande från annan värmkälla Ø...
  • Page 13 081 087 *) Kapaciteten gäller kontinuerlig varmvattentappning, varvid den ackumulerade varmvattenmängden inte är inräknad. **Värdena gäller vid ett primärflöde av 1000 l/h Energimärkning Tillverkare NIBE Modell PUB2 160 PUB2 210 PUB2 300 PUB2 500 PUB2 DS PUB2 DS PUB2 DS Effektivitetsklass Värmeförlust...

  • Page 14: English

    Do not dispose of used products with normal household waste. It must be disposed of at a ©NIBE 2017. special waste station or dealer who provides this type of service. Improper disposal of the product by the user results in...

  • Page 15: For The User

    Freezing will result in the water heater bursting. Service For service, contact the installer. Serial number (PF3) (14 digits) and installation date should always be stated. Only replacement parts supplied by NIBE may be used. PUB2/PUB2 DS 160-500 | GB...

  • Page 16: For The Installer

    Supplied components For the Installer General PUB2/PUB2 DS 160-500 is a series water heater, which is suitable for connection to heat pumps, gas or oil-fired Cover discs boilers. The water tank consists of a steel jacket, with a copper lining to protect against corrosion. The water heater is Insulation plug equipped with two copper coils.
  • Page 17 Component positions PUB2 DS 160 - 300 PUB2 DS 500 CV-in CV-ut CV-in CV-ut Designation Name Tapping valve Submerged tube, docking heat pump BT6, Ø 11 mm (int) Submerged tube, external heat source, solar, Ø 11 mm (int) Adjustable feet Lifting eye Serial number plate PUB2/PUB2 DS 160-500 | GB...
  • Page 18 Removing the insulation The insulation on PUB2 DS 500 can be removed in order to facilitate handling in confined spaces (the water heater’s diameter without insulation is Ø650 mm). ■ Unscrew the lifting eye at the top. Lift off the plastic top and the top insulation. ■...
  • Page 19 Carry out assembly in reverse order. Install the enclosed insulation plugs around each connec- tion, and in the hole for the lifting eye. Finally, fit all the enclosed cover discs on each connection by pressing them over the connections. NOTE Fit the cover discs and the insulation plugs be- fore installing the pipe.
  • Page 20 Installation Pressure drop diagram Primary side (coil) NOTE Fit the enclosed cover discs before pipe installa- tion. The cover discs, with self-adhesive backs, (kPa) Pressure drop over coil Pressure drop over coil must be installed on the relevant connection, by pushing them over the connections. All connections (including connections or holes 1.

  • Page 21: Technical Data

    Technical data Dimensions PUB2 DS 160-300 PUB2 DS 500 K.v . V . v . Endast PUB DS 300 PUB DS 500 CV-in CV-ut PUB DS CV-in CV-ut PUB2 500 PUB2 PUB2 DS 30-65 30-65 30-65 30-65 30-65 Ø D 1210 1380 1380...
  • Page 22 Pipe connections PUB2 DS 160-300 PUB2 DS 500 XL18 CV-in CV-ut XL18 XL19 XL19 CV-in CV-ut XL54 XL54 Connection 160 - 300 L 500 L Cold water connection Ø 22 mm Ø 35 mm Hot water connection Ø 22 mm Ø...
  • Page 23 *) The capacity refers to continuous hot water usage, when the accumulated hot water amount is not included. **The values apply at a primary flow of 1000 l/h Energy labelling Supplier NIBE Model PUB2 160 PUB2 210 PUB2 300 PUB2 500 PUB2 DS PUB2 DS...

  • Page 24: Nederlands

    Rechten om ontwerpwijzigingen door Het onjuist afvoeren van het product door de gebruiker te voeren zijn voorbehouden. leidt tot boetes volgens de actuele wetgeving. ©NIBE 2017. Landspecifieke informatie Gebruikers- en installatiehandleiding Symbolen Deze gebruikers- en installatiehandleiding moet bij de klant worden achtergelaten.

  • Page 25: Voor De Gebruiker

    Service Neem voor service contact op met de installateur. Ver- meld altijd het serienummer (PF3) (14 cijfers) en de in- stallatiedatum. Er mag alleen gebruik worden gemaakt van reserveon- derdelen die worden geleverd door NIBE. PUB2/PUB2 DS 160-500 | NL...

  • Page 26: Voor De Installateur

    Montage Voor de installateur De boiler is uitsluitend ontworpen voor rechtopstaande installatie. Algemeen 15 - 40 mm De boiler wordt van de pallet geschroefd en in positie De PUB2/PUB2 DS 160-500 is een in serie geschakelde geheven (gebruik het hijsoog aan de bovenkant van de boiler, geschikt voor aansluiting op warmtepompen, PUB2 DS 500).
  • Page 27 Plaats van de onderdelen PUB2 DS 160 - 300 PUB2 DS 500 CV-in CV-ut CV-in CV-ut Aanduiding Naam Aftapkraan Dompelbuis, aansluiting warmtepomp BT6, Ø 11 mm (int.) Dompelbuis, externe warmtebron, zonne-energie, Ø 11 mm (int.) Stelvoeten Hijsoog Serienummerplaatje PUB2/PUB2 DS 160-500 | NL...
  • Page 28 De isolatie verwijderen De isolatie op de PUB2 DS 500 kan worden verwijderd, zodat u gemakkelijker kunt werken in een beperkte ruimte (de diameter van de boiler zonder isolatie is Ø650 mm). Schroef het hijsoog aan de bovenkant los. ■ ■...
  • Page 29 De montage moet in omgekeerde volgorde worden uitgevoerd. Installeer de meegeleverde isolatiedoppen om alle aan- sluitingen en in de opening voor het hijsoog. Bevestig tot slot op elke verbinding alle bijgeleverde rosetten door deze op de verbindingen te drukken. Voorzichtig! Bevestig de afdekschijven en de isolatiedoppen voordat u de leiding installeert.
  • Page 30 Installatie Laadspiraal Bij het bepalen van de watersnelheid mag de watersnel- Voorzichtig! heid 1,5 m/s niet worden overschreden in het geval van Breng de bijgeleverde afdekringen aan voordat een continue laadstroom. Dit komt overeen met een u de leidingen installeert. De afdekringen met wateraanvoer van ca.

  • Page 31: Technische Gegevens

    Technische gegevens Afmetingen PUB2 DS 160-300 PUB2 DS 500 K.v . V . v . Endast PUB DS 300 PUB DS 500 CV-in CV-ut PUB DS CV-in CV-ut PUB2 500 PUB2 PUB2 DS 30-65 30-65 30-65 30-65 30-65 Ø D 1210 1380 1380...
  • Page 32 Aansluiting van de leidingen PUB2 DS 160-300 PUB2 DS 500 XL18 CV-in CV-ut XL18 XL19 XL19 CV-in CV-ut XL54 XL54 Aansluiting 160 - 300 L 500 L Koudwateraansluiting Ø 22 mm Ø 35 mm Warmtapwateraansluiting Ø 22 mm Ø 35 mm Koppelingsaansluiting, inkomend vanuit een andere warmtebron Ø...
  • Page 33 *) De capaciteit verwijst naar een continu warmtapwaterverbruik, wanneer de totale voorraad warmtapwater niet is inbegrepen. **De waarden gelden bij een primaire aanvoer van 1000 l/u Energielabel Naam leverancier NIBE Model leverancier PUB2 160 PUB2 210 PUB2 300 PUB2 500 PUB2 DS PUB2 DS PUB2 DS Efficiëntieklasse...
  • Page 36 WS name: -Gemensamt WS version: a345 (working edition) Publish date: 2017-04-05 11:46 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 431337...
