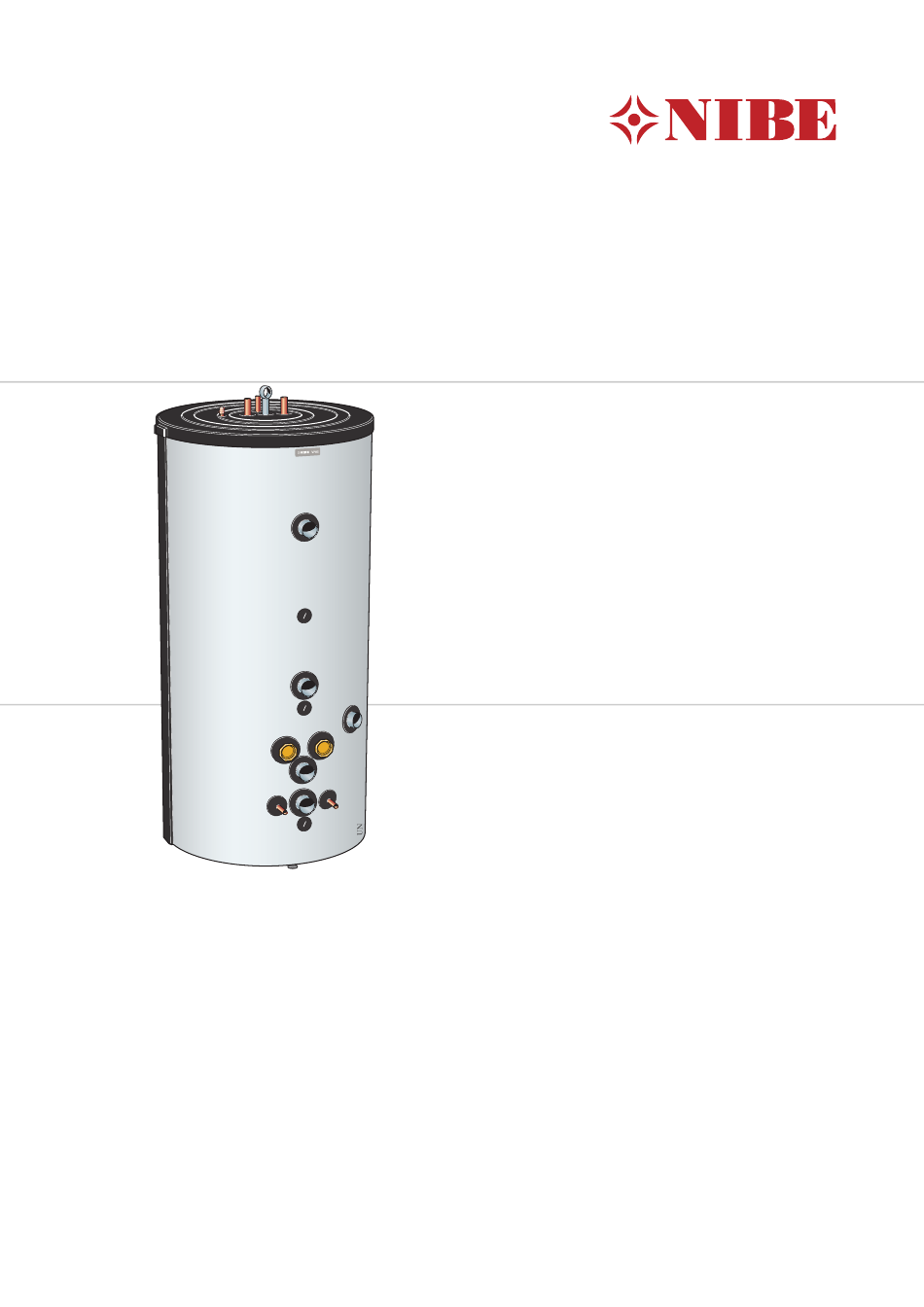

- Page 1 VPAS 300/450 Användar- och installatörshandbok VPAS 300/450 User and Installer manual VPAS 300/450 CHB 1747-3 331896...
-
Page 3: Table Of Contents
Table of Contents Svenska Viktig information Till användaren Till installatören Tekniska uppgifter English Important information For the User For the Installer Technical data VPAS 300/450 Table of Contents |... -
Page 4: Svenska
Denna symbol betyder fara för människa eller och det företag som sålt produkten gäller AA VVS. I en- maskin. lighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit TÄNK PÅ! - Page 5 Installationskontroll Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Beskrivning Anmärkning Signatur Datum ✔ Varmvatten (sida 12) Avstängningsventiler Blandningsventil Kallvatten (sida 12) Avstängningsventiler Backventil Säkerhetsventil El (sida 13) Ansluten matning Givare...
-
Page 6: Till Användaren
10 mm är anoden förbrukad och måste bytas ut. Vid utbyte av Endast av NIBE levererade reservdelar får användas. anod i trånga utrymmen, finns kedjeanod att tillgå som endast kräver cirka 180 mm utrymme över varmvatten- beredaren. -
Page 7: Till Installatören
Bipackade komponenter Till installatören Allmänt VPAS 300/450 är en serie ackumulatortankar/varmvat- tenberedare som är lämpliga att ansluta till värmepump, Täckbrickor gas- eller oljepanna. Varmvattenberedarna består av ett vattenmagasin och ett omgivande dubbelmantlat utrymme av stålplåt. Isoleringsplugg Vattenmagasinet är försett med ett korrosionsskydd av koppar eller emalj. - Page 8 Komponentplacering VPAS 300/450 -Cu VPAS 300/450 -E QM20 QM20 Beteckning Benämning Skyddsanod (endast VPAS 300/450 -E) Serienummerskylt QM20 Avluftning, värmebärare Dykrör, dockning värmepump BT6, Ø 11 mm (inv) Dykrör, anslutning extern värmekälla Ø 11 mm (inv) Dykrör, anslutning solslinga Ø 11 mm (inv) Ställbara fötter Lyftögla VPAS 300/450 | SE...
- Page 9 Demontering av isolering Isoleringen är demonterbar, för att underlätta hantering i trånga utrymmen.(Diametern utan isolering är för VPAS 300/450 Ø766 mm). Lyft av plasttoppen och toppisoleringen. ■ På VPAS 300/450 -Cu måste lyftöglan i toppen först ■ skruvas bort. Tag bort skarvskenorna som håller ihop isoleringsman- ■...
- Page 10 Installation VPAS 300/450 kan utrustas med elpatron, anslutnings- dimension är G50. Vid installation bör tillses att tillräckligt utrymme för demontering av elpatronen finns framför kopplingsrummet, se tabell sid 13. Montera de bipackade täckbrickorna innan rörinstalla- tionen. Täckbrickorna, som har självhäftande baksida, ska monteras på...
- Page 11 Principschema inkoppling röranslutningar VPAS 300/450 XL18 XL19 XL14 XL13 VPAS F1145 VPAS 300/450 | SE...
- Page 12 Vattenkapacitet Rörinstallation Laddeffekt (kW) NL-tal T50 (minuter)* Rörinstallation ska utföras enligt gällande regler. Varmvattenberedaren ska förses med erforderlig ventil- 2,75 utrustning såsom säkerhetsventil, avstängningsventil, backventil och vakuumventil (-Cu). 3,75 Beredaren ska förses med blandningsventil, som begrän- 4,25 sar temperaturen på utgående varmvatten till 60 °C. Om denna ventil utelämnas måste risken för skållningsolyckor * Testad med värmepump.
- Page 13 Elektrisk installation OBS! Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter. VPAS 300/450 kan kompletteras med en eller två elpa- troner, maximal effekt 2x9 kW. Varje elpatron kompletteras med kopplingsbox typ K11 (2-polig termostat, 3-polig temperaturbegränsare). För- ändringar eller omkopplingar får ej ske! Separat matning från gruppcentral drages till varje elpa- tron.
-
Page 14: Tekniska Uppgifter
Tekniska uppgifter Mått VPAS 300/450 -Cu VPAS 300/450 -E VPAS 300/450 | SE... - Page 15 Röranslutningar VPAS 300/450 XL18 XL19 XL35 XL13 XL14 Anslutning VPAS 300/450 XL1 Anslutning shunt, VB, Fram 1 inv. G2" XL3 Kallvatten Ø utv. 28 mm G1" XL4 Varmvatten Ø utv. 28 mm G1" XL5 Varmvattencirkulation Ø utv. 15 mm G¾" XL8 Anslutning dockning, fram inv.
- Page 16 VPAS 300/450-E Värmeförlust Volym Tillbehör Kopplingsbox K11 Mer info och bilder finns på nibe.se. Kopplingsbox med termostat och överhettningsskydd. Alla tillbehör är inte tillgängliga på alla marknader. (Vid inkoppling av Elpatron ) Art nr 018 893 Anod, likström (endast emalj)
-
Page 17: English
Improper disposal of the product by the user results in administrative penalties in accordance with current legis- Rights to make any design or technical lation. modifications are reserved. ©NIBE 2017. Symbols NOTE This symbol indicates danger to person or ma- chine . - Page 18 Inspection of the installation Current regulations require the heating installation to be inspected before it is commissioned. The inspection must be carried out by a suitably qualified person. Description Notes Signature Date ✔ Hot water (page 25) Shut off valves Mixing valve Cold water (page 25) Shut off valves...
-
Page 19: For The User
10 mm, the anode is consumed and must be replaced. When replacing anodes Only replacement parts supplied by NIBE may be used. in confined spaces, there is a chain anode available that only requires about 180 mm space above the water heater. -
Page 20: For The Installer
Supplied components For the Installer General VPAS 300/450 is a series accumulator tanks/water heaters, which is suitable for connection to heat pumps, Cover discs gas or oil-fired boilers. The water heaters consist of a hot water tank and an enclosing, double walled sheet steel jacket. The water Insulation plug tank is lined with copper or enamel corrosion protection. - Page 21 Component positions VPAS 300/450 -Cu VPAS 300/450 -E QM20 QM20 Designation Name Sacrificial anode (only VPAS 300/450 E) Serial number plate QM20 Venting, heating medium Submerged tube, docking heat pump BT6, Ø 11 mm (int) Submerged tube, connection external heat source, Ø 11 mm (int) Submerged tube, connection solar coil, Ø...
- Page 22 Removing the insulation The insulation can be removed to facilitate handling in confined spaces.(The diameter without insulation is for VPAS 300/450 Ø766 mm). Lift off the plastic top and the top insulation. ■ On VPAS 300/450 -Cu, the lifting eye on the top must ■...
- Page 23 Installation VPAS 300/450 can be equipped with immersion heater, the connection dimension is G50. During installation, ensure that there is enough room in front of the connec- tion area to remove the immersion heater, see table on page 26. Fit the enclosed cover discs before pipe installation. The cover discs, with self-adhesive backs, must be installed on the relevant connection, by pushing them over the connections.
- Page 24 Outline diagram connection pipe connections VPAS 300/450 XL18 XL19 XL14 XL13 VPAS F1145 VPAS 300/450 | GB...
- Page 25 Pipe installation Water capacity Charge power NL number T50 (minutes)* Pipe installation must be carried out in accordance with current norms and directives. (kW) The water heater must be fitted with the requisite valves, 2,75 such as a safety valve, shut-off valve, non-return valve and vacuum valve (-Cu).
- Page 26 Electrical installation NOTE Electrical installation and service must be car- ried out under the supervision of a qualified electrician, and in accordance with applicable electrical safety regulations. VPAS 300/450 can be supplemented with one or two immersion heaters, maximum output 2x9 kW. Each immersion heater is supplemented with junction box type K11 (2-pole thermostat, 3-pole temperature limiter).
-
Page 27: Technical Data
Technical data Dimensions VPAS 300/450 -Cu VPAS 300/450 -E VPAS 300/450 | GB... - Page 28 Pipe connections VPAS 300/450 XL18 XL19 XL35 XL13 XL14 Connection VPAS 300/450 XL1 Connection shunt, HM, Supply 1 int. G2" XL3 Cold water Ø ext. 28 mm G1" XL4 Hot water Ø ext. 28 mm G1" XL5 Hot water circulation Ø ext. 15 mm G¾"...
- Page 29 Part No. 082 026 082 027 Scale for the product’s efficiency class A+ - F. At incoming temperature 10 °C and hot water draining at 12 l/min. Energy labelling Supplier NIBE Model VPAS 300/450-CU VPAS 300/450-E Heat loss Volume Accessories Connection box K11 Not all accessories are available on all markets.
- Page 32 WS name: -Gemensamt WS version: a444 WS release date: 2017-11-23 09:32 Publish date: 2017-12-19 09:33 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331896...
