MANUAL
CONGRATULATIONS
to the purchase of your new professional switch mode battery charger. This charger is
included in a series of professional chargers from CTEK SWEDEN AB and represents the
latest technology in battery charging.

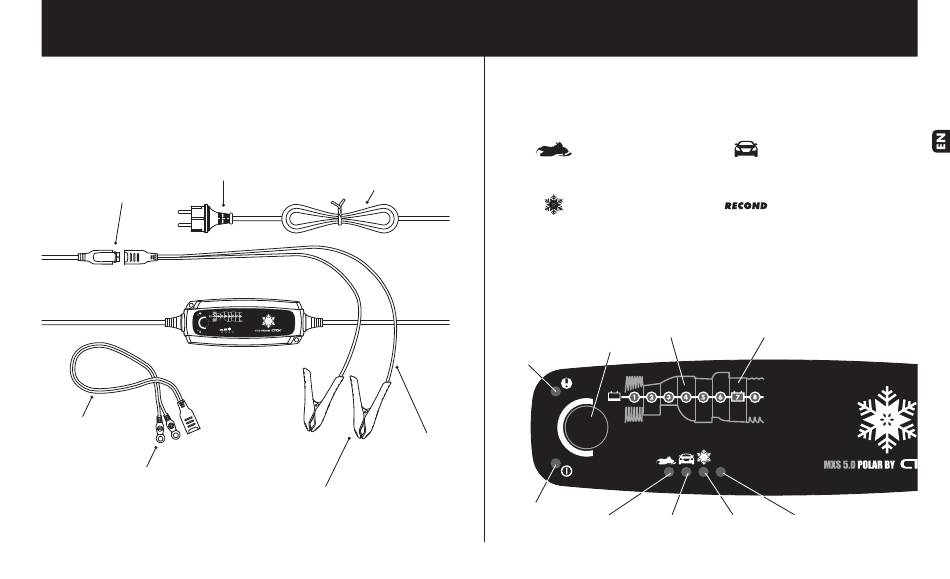

SUPPLY PLUG*
CTEK COMFORT CONNECT
CHARGE CABLE
H05RN-F Rubber
MODE
HPN Rubber Cable
CTEK COMFORT CONNECT – eyelet M6
*Supply plugs may differ to suit your wall socket.
MAINS CABLE
H05RN-F Rubber
RECOND
HPN Rubber Cable
CTEK COMFORT CONNECT – clamp
CHARGING WITH MULTI OPTIONS
1. Connect the charger to the battery.
2. Connect the charger to the wall socket.
3. Press the MODE-button to select charging program.
SMALL BATTERY PROGRAM
Continue to press the MODE-button to combine charging program with charging
options.
COLD WEATHER OPTION
Press the MODE-button several times until the desired combination of charging
program and options are lit.
4. Follow the 8-step display through the charging process.
The battery is ready to start the engine when STEP 4 is lit.
The battery is fully charged when STEP 7 is lit.
5. Stop charging at any time by disconnecting the mains cable from the wall socket.
READY TO USE
MODE-BUTTON
ERROR LAMP
MODE
POWER LAMP
SMALL
NORMAL
BATTERY
BATTERY
PROGRAM
PROGRAM
NORMAL BATTERY
PROGRAM
RECOND OPTION
FULLY CHARGED
RECOND
COLD
RECOND
WEATHER
OPTION
OPTION
EN • 3
