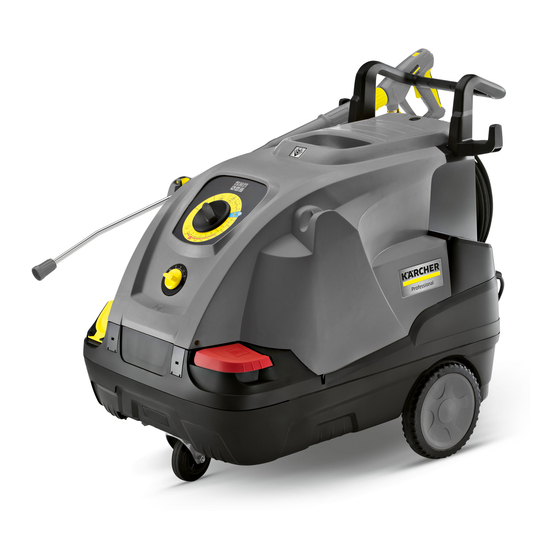

Kärcher HDS 8/18-4 C Original Instructions Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Pressure Washer
  5. HDS 8/18-4 C
  6. Original instructions manual

Kärcher HDS 8/18-4 C Original Instructions Manual
