Fig. 1
6
13
8
9
1
12
14
10
4
Fig. 2
170
7
5
2
3
11
15
16
a
ra se postaviti na stabilnoj i ravnoj površini. Stabilnost
osiguravaju dva kutna profila postolja i dva vijka sa
šesterobridnom glavom koji su pričvršćeni za pod mati-
com i podloškom za vijak.

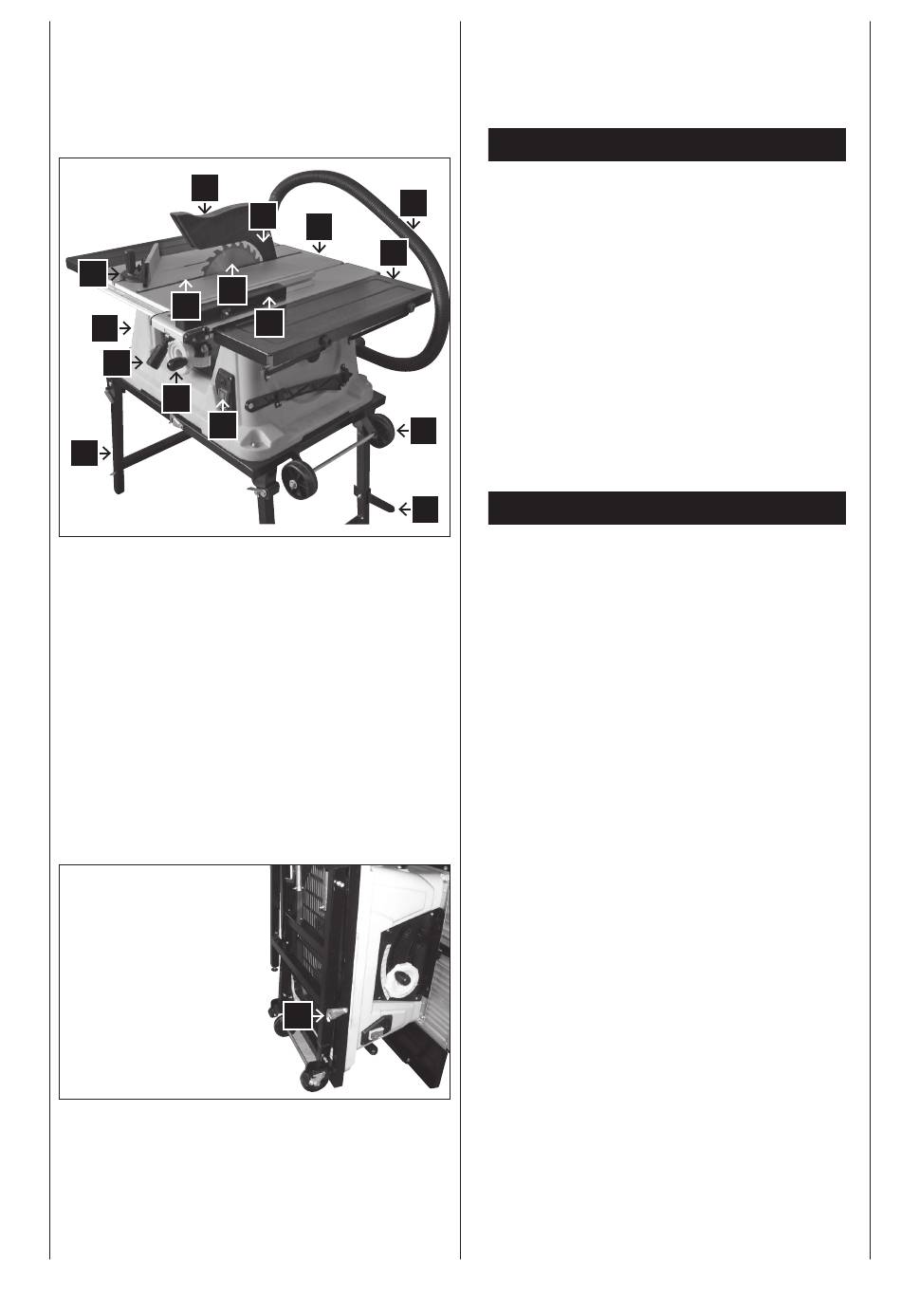

Oprema, sl. 1
1 Stalak
Ploča stola
2
3 Produžetak stola
Sklopiva stopa
4
5 Element za razdvajanje s laserskom jedinicom
Zaštitni poklopac
6
7 Vakuumsko crijevo
List kružne pile
8
9 Uložak za stol
10 Sklopka za uključivanje/isključivanje
11 Zasun za duljinu
12 Ručica za zatezanje zasuna za duljinu
13 Naprava za poprečne rezove
14 Kotač za podešavanje visine
15 Kotačići
16 Sigurnosne stope
Montaža i ugradnja
Svi radovi na montaži i doradi smiju se izvoditi sa-
mo kada je mrežni utikač izvučen iz zidne utičnice.
Radni stol s kružnom pilom nije dio kraja sastavljen
zbog potreba pakiranja.
• Otvorite kartonsku kutiju i izvadite ambalažu i
dijelove od pjenastog stiropora.
• Izvadite dijelove iz kartonske kutije.
• Izvadite pilu iz kartonske kutije i odložite se sa
strane na tlo; karton od kutije koristite kao podlogu
za zaštitu površine.
• Oslobodite stope na obje strane uz pomoć ručice
(sl. 2, a)
• Preklopite stope prema van i pričvrstite ih ručicama
za fiksiranje (b) na obje strane (sl. 3)
sl. 2
• Izvadite pilu iz kartonske kutije i stavite je na bočnu
stranu tako da kotači budu na tlu.
• Oslobodite stope na obje strane uz pomoć ručice
(a)
