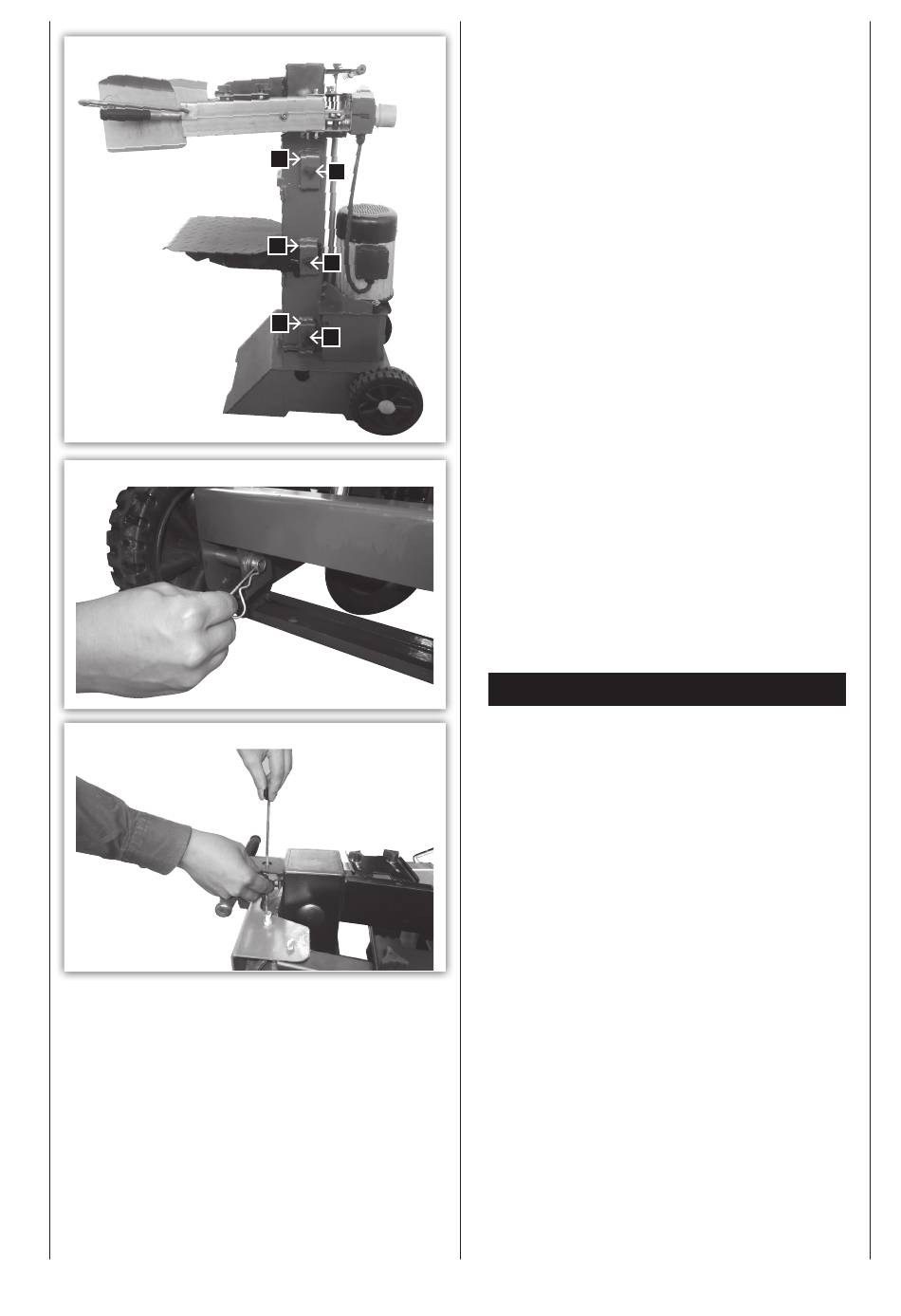

Fig. 6
Fig. 6.1
Fig. 7
16
B
A
B
A
B
A
Tischplatte montieren, Fig. 6
Die Tischplatte kann je nach Länge des zu spaltenden
Holzes in den 3 Höhen 56 cm, 81 cm und 105 cm an­
gebracht werden. In jeder Einbauposition sind Sterngriff-
schrauben A angebracht.
Setzen Sie die Tischplatte in die gewünschten Halterun-
gen B ein. Ziehen Sie die Sterngriffschrauben A an, um
die Tischplatte zu verriegeln.
Laufräder montieren, Fig. 6.1
Montieren Sie auf beiden Seiten ein Laufrad mit Scheibe
und sichern beide Räder mit einem Splint.
Arbeitshinweise
Hubbegrenzung bei Kurzholz, Fig. 7
Untere Spaltmesserposition ca. 10 cm über Spalttisch
• Spaltmesser auf gewünschte Position fahren
• einen Bedienarm loslassen
• Motor ausschalten
• den zweiten Bedienarm loslassen
• die Feststellschraube lösen
• die Hub­Einstellstange nach oben führen, bis sie von
der Feder gestoppt wird
• die Feststellschraube wieder anziehen.
• Motor einschalten
• obere Position überprüfen.
