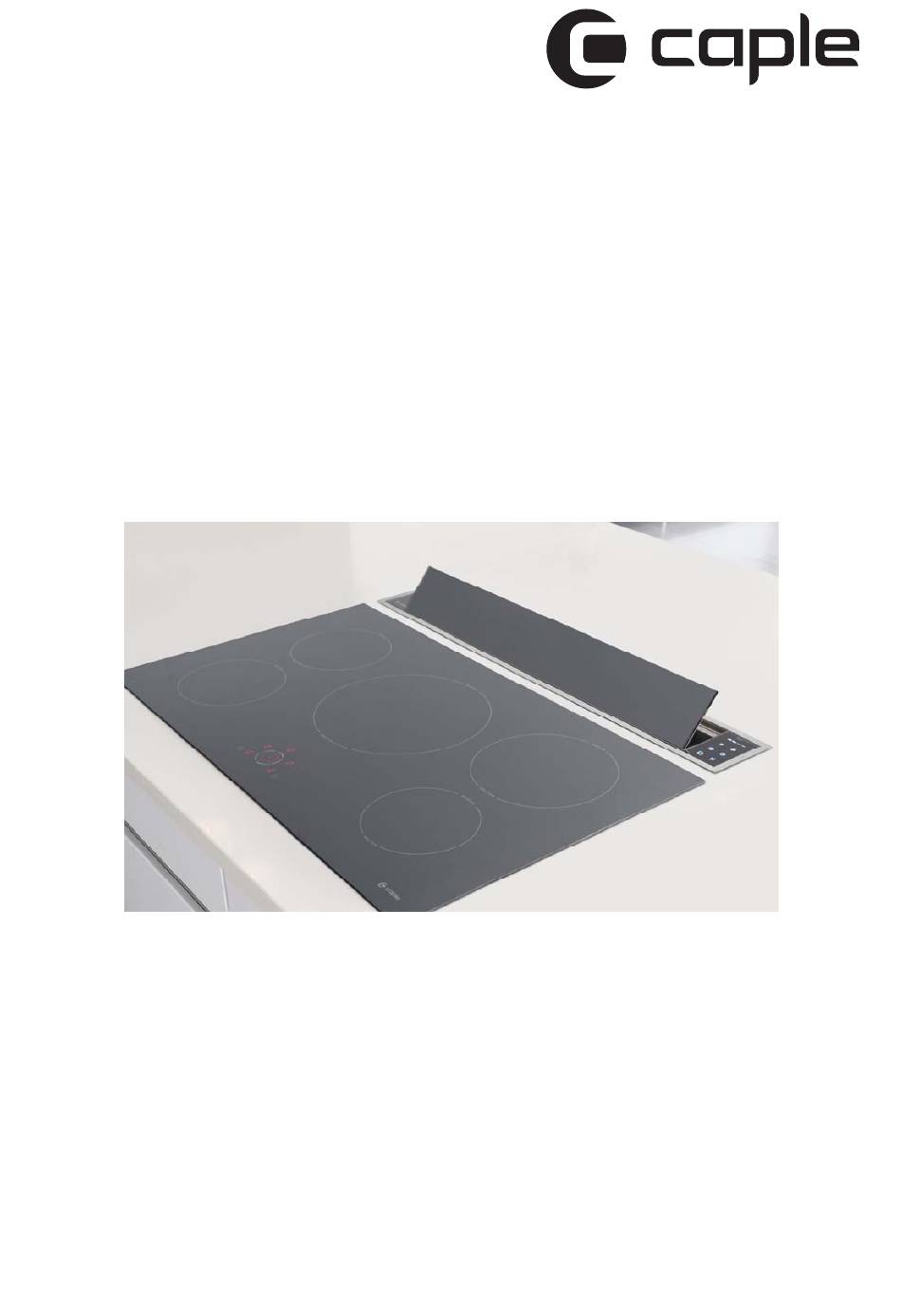

- Page 1 Instruction manual for downdraft hood Model code: DD921BK Contact Caple on 0117 938 7420 or for spare parts www.caple.co.uk...
- Page 3 Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali con- seguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inade- guato del prodotto.
- Page 5 dere alle operazioni di pulizia o alla sua manu- ALL’ATTENZIONE tenzione. DELL’UTENTE funzionamento simultaneo del prodotto con altri apparecchi alimentati da una fonte di Il prodotto è già predisposto sia per la versione il prodotto non aspiri dei gas combusti. filtrante sia per la versione aspirante.
- Page 6 INDICE ......................7 ....................8 Smontaggio del filtro Antigrasso,montaggio del filtro carbone ............9 ....................10 ....................11 ......................13...
- Page 7 ILLUSTRAZIONE TECNICA...
- Page 8 samente queste dimensioni. Nel caso di COME INSTALLARE versione con motore già montato, togliere le IL PRODOTTO viti e rimuovere il gruppo aspirante per poter inserire il prodotto nel foro praticato. 4. Installare il prodotto nel foro praticato, inse- rendolo da sopra (Fig. 2). dotto verificare che tutti i componenti non siano danneggiati, in caso contrario contat- zando le apposite staffe in dotazione (Fig.
- Page 9 9. Nel caso di motore esterno collegare il cavo Versione con scarico all’esterno Collegare il cavo del motore a bordo, o del mo-tore remoto, alla morsettiera presente del gruppo motore nell’apposito connettore Il prodotto può essere installato in versione con all’inter-no della scatola in plastica, nel ca- sulla scatola dei componenti elettronici.
- Page 10 Versione filtrante CONNESSIONE ELETTRICA Nel caso in cui lo scarico dei fumi e dei vapori DEL PRODOTTO verso l’esterno non fosse possibile, si può utiliz- zare la cappa nella versione filtrante. AVVERTENZA Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non (Fig.12).
- Page 11 FUNZIONAMENTO AVVERTENZA DEL PRODOTTO L’allacciamento del prodotto alla rete elet- trica deve essere effettuato da personale tecnico qualificato e specializzato. Tasto ON/OFF luce Il prodotto deve essere allacciato ad una rete elettrica correttamente predisposta ed La luce si accende e si spegne soltanto a car- installata.
- Page 12 Stand-by: Timer A carrello chiuso e luce spenta la scheda co- mandi, dopo 6 secondi, attiva la funzione di stand-by che riduce la luminosità dei led. La funzione viene interrotta premendo il tasto mette di arrestare il motore di aspirazione, di “ON/OFF”...
- Page 13 COME PULIRE IL PRODOTTO del tempo. ATTENZIONE Il prodotto dovrà essere scollegato dall’alimentazione elettrica, sia quando si stacca la presa, sia quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ri- collocare i filtri metallici come da istruzioni. PRODOTTI / ACCESSORI MANUTENZIONE COME PROCEDERE?
- Page 15 ergy other than electricity, are used simulta- TO THE ATTENTION neously, so that the hood does not suck any OF THE USER combustion fumes. der constant supervision as hot oils and fats It is designed to work in both suctioning mode, may ignite.
-
Page 16: Table Of Contents
CONTENTS Technical drawing..........................17 Installing the downdraft extractor......................18 Filter removal and installation......................19 Electrical connection........................20 Product functions..........................21 Cleaning the downdraft........................23 Images..............................24... -
Page 17: Technical Drawing
Technical drawing... -
Page 18: Installing The Downdraft Extractor
Installing the downdraft from above as shown in (Fig. 2). the special fixing brackets supplied with the product (Fig. 3). 1. Before carrying out the appliance installa- Insert the brackets in the lower side of the tion, please check that all components are downdraft (Fig. -
Page 19: Filter Removal And Installation
Ducted extraction 10. Power the cooker hood. The cooker hood can be mounted in the version How to use the extractor with outside discharge of extracted air: in this This appliance is intended to extract case it is necessary to connect the rigid cooking fumes, greases and some steam. -
Page 20: Electrical Connection
Electrical connection Recirculation/filtering mode In case fumes and vapor cannot be evacuated outside, the appliance can be used in the filter- ing mode. WARNING type of cooker hood (part no: CAP47CF) . Place the metal box containing the elec- tronic components at a distance of no less Air recycled through the charcoal filters is recircu- than 65 cm from gas-operated cook tops or lated into the kitchen, thanks to a duct conveying... -
Page 21: Product Functions
Product functions DANGER If the cooker hood presents any anomaly, disconnect the appliance or remove the Light ON/OFF key fuse corresponding to the appliance power disconnecting line. The light switches on and off only when the If the appliance has no plug or if the plug is not Pressing this button with the carriage closed easily accessible, then a device needs to be fit- will cause the carriage to open and then the... - Page 22 Stand-by: Timer light is switched off, the control panel, after 10 min after setting, it serves to stop the ex- 6 seconds, activates the Stand-by function, tractor motor, close the carriage / frontal and reducing the brightness of the leds. This function can be stopped by pressing ON/ switch the lights off, if they are on.
-
Page 23: Cleaning The Downdraft
Re- place the used charcoal filter on an average of every six months. Caple Service If help or advice is needed Caple service can be contacted by telephone on 0117 938 7420, or by email service@caple.co.uk... -
Page 25: Images
IMAGES... - Page 30 Serial number Caple Fourth Way Avonmouth Bristol BS11 8DW www.caple.co.uk 90007084921 - 04/15...
