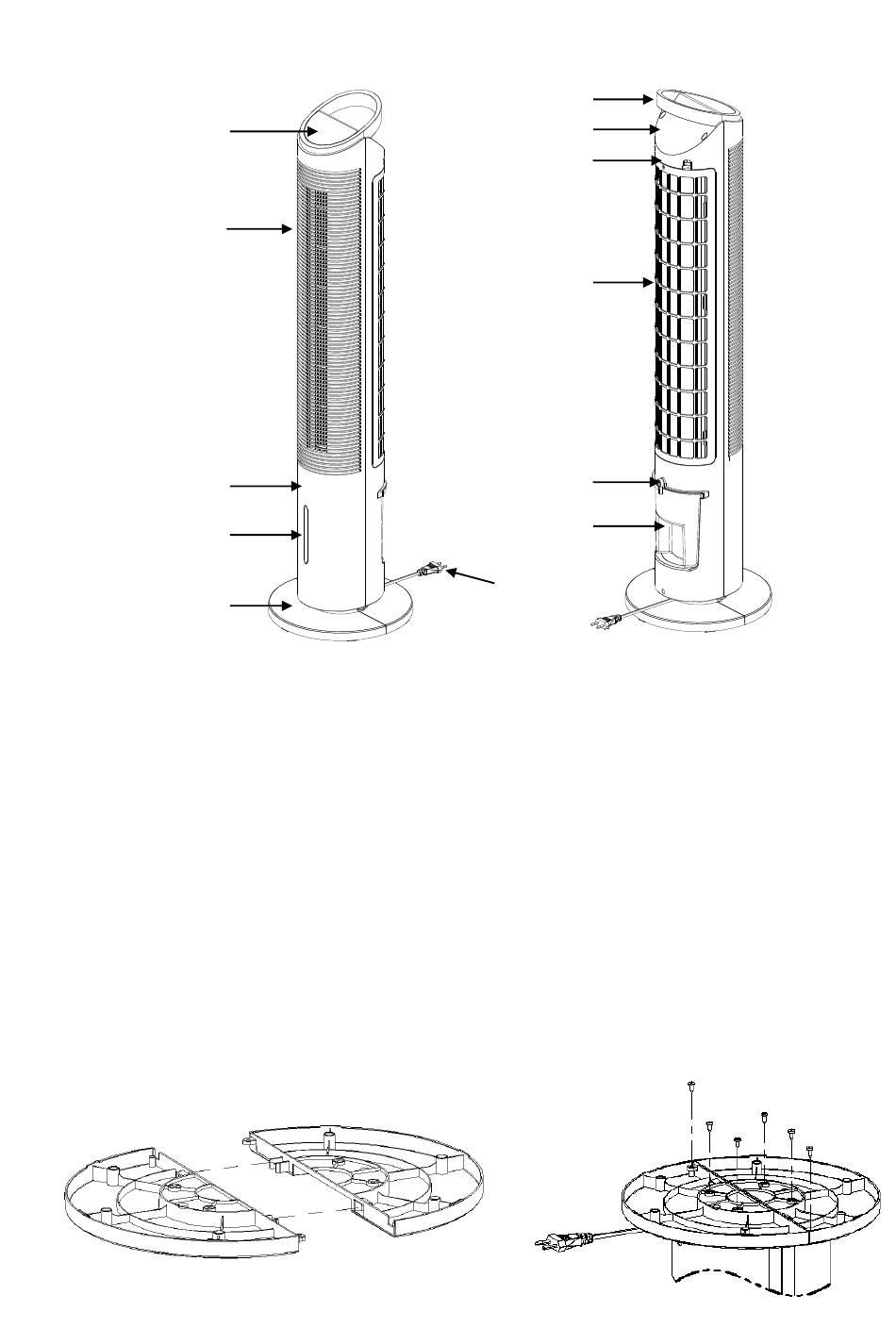

_Sché ma des composants
FR
Panneau
d'affichage
Sortie d'air
Boî tier avant
Fenêtre de niveau d'eau
Socle
OPÉRATION
Retirez le produit de la boî te cadeau
ASSEMBLAGE
Étape 1 : Insérez l'enclenchement du socle dans le trou carré.
Étape 2 : Alignez les quatre trous de vis de fixation du socle assemblé avec les tiges de vis du corps du
ventilateur. Fixez le corps du ventilateur et le socle à l'aide de quatre vis auto taraudeuses. Dans le mê me
temps, serrez les deux vis de fixation du socle et placez le produit dans la bonne direction.
ÉTAPE 1
Poigné e
Coque arriè re
Vis de fixation
Grille arriè re
Rotatif
Réservoir d'eau
Cordon d'aliment
ation
6
ÉTAPE2
