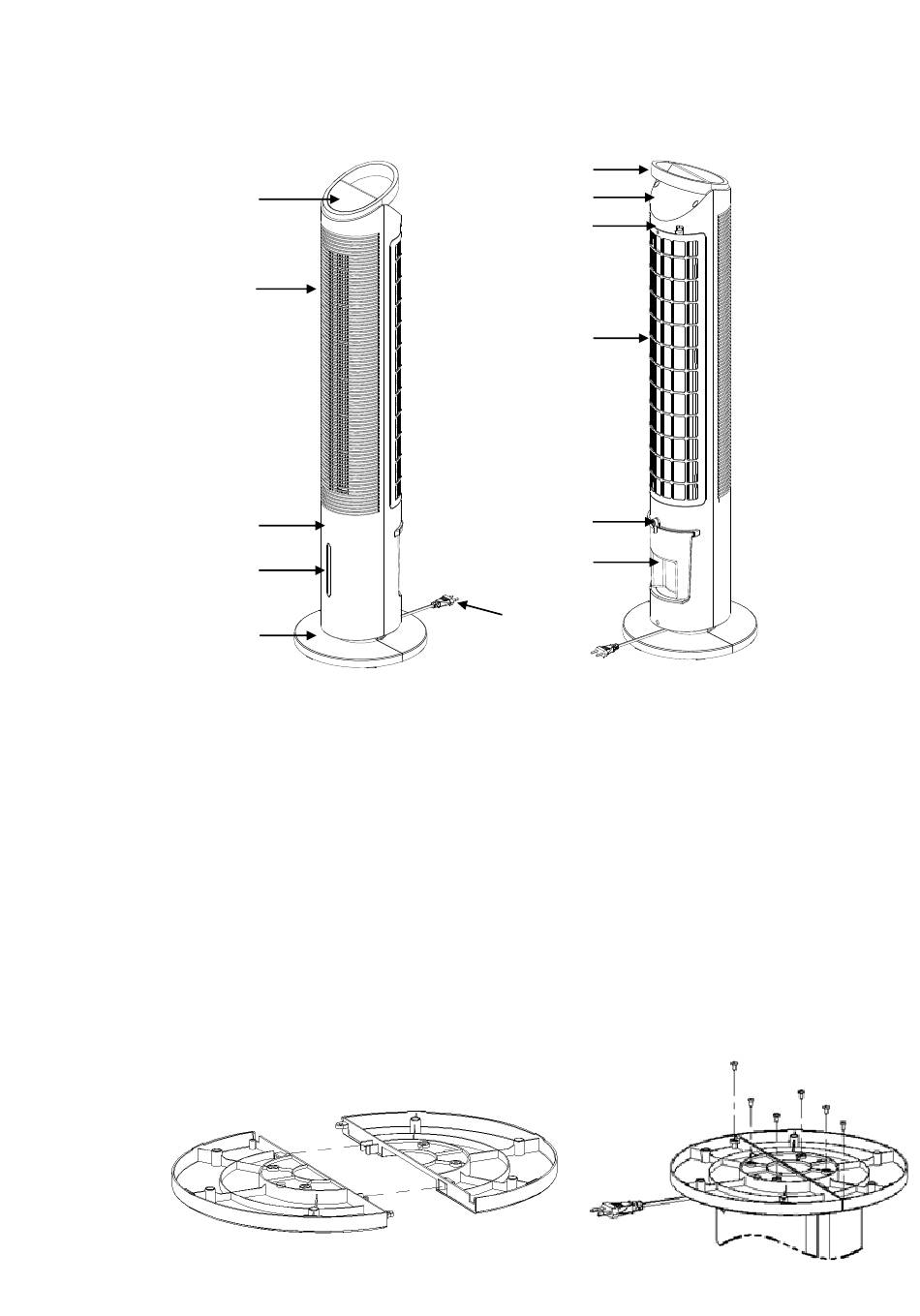

DE_Bauteile-Diagramm
Handgriff
Rü ckwand
Anzeige
Befestigungsschraube
Luftauslass
Rü ckseitiges Netz
Drehbare
Vorderes Gehä use
Wassertank
Wasserstandsfenster
Netzkabel
Basis

BETRIEB

Nehmen Sie das Produkt aus dem Geschenkkarton heraus
MONTAGE
Schritt 1: Setzen Sie den Schnappverschluss des Sockels in das quadratische Loch ein.
Schritt 2: Richten Sie die vier Lö cher fü r die Befestigungsschrauben des montierten Sockels auf die
Schraubpfosten des Ventilatorgehä uses aus. Befestigen Sie das Ventilatorgehä use und den Sockel mit vier
Blechschrauben. Ziehen Sie gleichzeitig die beiden Befestigungsschrauben des Sockels an und stellen Sie
das Produkt in die richtige Richtung.
SCHRITT 1 SCHRITT 2
Fü llen Sie den Wassertank:
