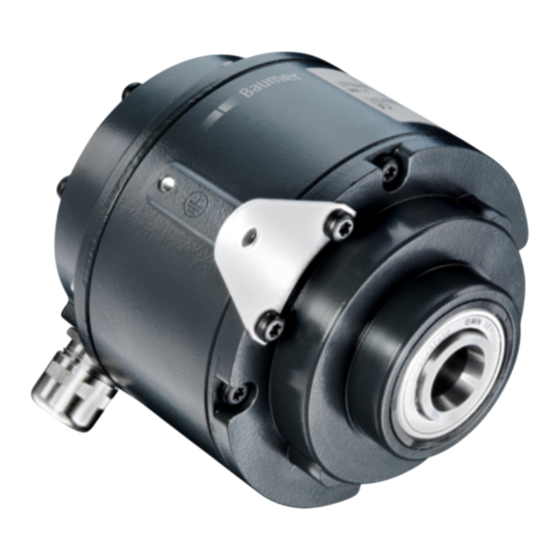

Baumer HUBNER HOG 100 Mounting And Operating Instructions
Incremental encoder with axial terminal cover
Hide thumbs
Also See for HUBNER HOG 100:
- Installation and operating instructions manual (32 pages) ,
- Mounting and operating instructions (32 pages)
Related Manuals for Baumer HUBNER HOG 100
Summary of Contents for Baumer HUBNER HOG 100

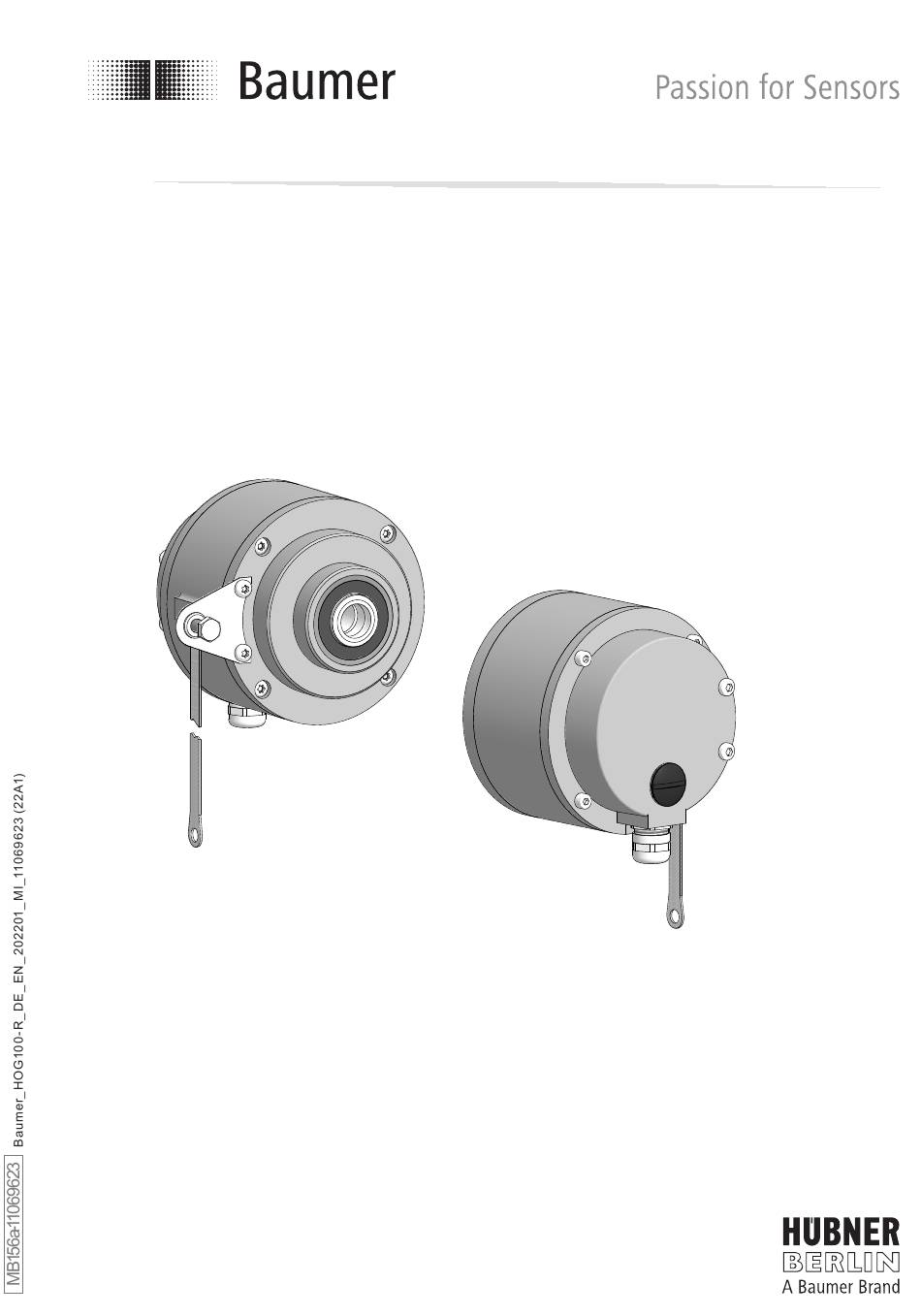

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions HOG 100 Inkrementaler Drehgeber mit axialem Klemmendeckel Incremental encoder with axial terminal cover...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ................................Betrieb in explosionsgefährdeten Bereichen ....................Sicherheitshinweise ................................Vorbereitung .................................... Lieferumfang ................................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............. Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ............Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............. Montage ..................................... - Page 3 Table of contents Table of contents General notes ..................................Operation in potentially explosive environments ................... Security indications ................................Preparation ....................................Scope of delivery ..............................Required for mounting (not included in scope of delivery) ..............Required for dismounting (not included in scope of delivery) ............
-
Page 4: Allgemeine Hinweise
Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der Elektroindustrie (ZVEI). Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie- ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden. 1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege- benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben. 1.11 Entsorgung (Umweltschutz): Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels führt zu Gewährleistungsver- lust. MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex ec IIC T4 Gc - Normenkonformität: EN IEC 60079-0:2018 EN IEC 60079-7:2015 +A1:2018 - Zündschutzart: - Temperaturklasse: - Gerätegruppe: Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc - Normenkonformität: EN 60079-31:2014 - Schutzprinzip:... -
Page 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments (only with option ATEX) The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). -
Page 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. • Ausgangsklemmen vor Fremdspannungen schützen. • Maximale Betriebsspannung nicht überschreiten. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. • Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten. Zerstörungsgefahr durch mechanischen Schock Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen. -
Page 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. •... -
Page 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery axial Gehäuse Housing Einseitig offene Hohlwelle oder Konuswelle Blind hollow shaft or cone shaft with spanner mit Schlüsselfläche SW 17 mm flat 17 mm a/f Spannelement (nur bei einseitig offener Hohl- Clamping element (only for blind hollow shaft) welle) NORD-LOCK washer NL6 SP SS NORD-LOCK Scheibe NL6 SP SS Fixing screw M6x30 mm, ISO 4762 Befestigungsschraube M6x30 mm, ISO 4762 Support plate for torque arm Stützblech für Drehmomentstütze... -
Page 11: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 21b 21c 3x 3x Drehmomentstütze, als Zubehör erhältlich: Torque arm, available as accessory: Bestellnummer Länge L, Version Order number Length L, version 11043628 67...70 mm, Standard 11043628 67...70 mm, standard 11004078 125 (±5) mm , Standard... -
Page 12: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Demontageset als Zubehör erhältlich: Dismounting kit available as accessory: Bestellnummer 11077087, bestehend aus ... Order number 11077087, including ... Gewindestift M6x10 mm, ISO 7436 Setscrew M6x10 mm, ISO 7436 Zylinderschraube M8x45 mm, ISO 4762 Cylinder screw M8x45 mm, ISO 4762 Erforderliches Werkzeug Required tools... -
Page 13: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 3 mm * Siehe Seite 7 und 8 See page 7 and 8 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 14: Schritt 3 - Einseitig Offene Hohlwelle
Montage / Mounting Schritt 3 - Einseitig offene Hohlwelle Step 3 - Blind hollow shaft Zentrierbohrung Center hole DIN 332-D, M6x16 mm 53 mm 12 * 52 mm (40-52 mm) 1.6x8 mm 16 mm * Siehe Seite 7 und 8 See page 7 and 8 Antriebswelle einfetten. -
Page 15: Schritt 3 - Konuswelle
Montage / Mounting Schritt 3 - Konuswelle Step 3 - Cone shaft Zentrierbohrung Center hole DIN 332-D, M6x16 mm 1:10 12 * 1.6x8 mm * Siehe Seite 7 und 8 See page 7 and 8 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can... -
Page 16: Schritt 4
Montage / Mounting Schritt 4 Step 4 Anzugsmoment einseitig offene Hohlwelle: Tightening torque blind hollow shaft: = 6 Nm Anzugsmoment Konuswelle: Tightening torque cone shaft: = 3...4 Nm 17 mm 5 mm 10 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 17: Schritt 5 - Drehmomentstütze
Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze The torque arm should be mounted sollte spielfrei erfolgen. Ein Spiel von free from clearance. A play of just beispielsweise ±0,03 mm entspricht ±0.03 mm, results in a runout of the einem Rundlauffehler des Gerätes von device of 0.06 mm. -
Page 18: Hinweis Zur Vermeidung Von Messfehlern
Montage / Mounting Hinweis zur Vermeidung von How to prevent measurement errors Messfehlern Für einen einwandfreien Betrieb des To ensure that the device operates cor- Gerätes ist eine korrekte Montage, ins- rectly, it is necessary to mount it accu- besondere auch der Drehmomentstütze, rately as described in section 5.1 to 5.6, notwendig, wie beschrieben in Abschnitt which includes correct mounting of the 5.1 bis 5.6. -
Page 19: Schritt 6 Und 7
Montage / Mounting Schritt 6 und 7 Step 6 and 7 10 * Ansicht X siehe Abschnitt 7.3. View X see section 7.3. 17 * Kabelschirm Cable shield 17 mm ø5...9 mm Zur Gewährleistung der angegebenen To ensure the specified protection Schutzart sind nur geeignete Kabel- class of the device the correct cable durchmesser zu verwenden. -
Page 20: Montagehinweis
Montage / Mounting 5.10 Montagehinweis 5.10 Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. -
Page 21: Abmessungen
Abmessungen / Dimensions Abmessungen Dimensions Einseitig offene Hohlwelle Blind hollow shaft (74153, 74157, 74207) (74153, 74157, 74207) Drehrichtung positiv Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory Option Konuswelle Cone shaft (74150, 74297) (74150, 74297) Drehrichtung positiv Positive rotating direction Um 90° versetzt gezeichnet Drawing 90°... -
Page 22: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung Voltage supply Masseanschluss 0V ( ) Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 Output signal channel 1 Ausgangssignal Kanal 1 invertiert Output signal channel 1 inverted Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1) Output signal channel 2 (offset by 90° to channel 1) Ausgangssignal Kanal 2 invertiert Output signal channel 2 inverted Nullimpuls (Referenzsignal) -
Page 23: Klemmenbelegung
(inputs and outputs). Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Page 24: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 Elektrische Verbindung trennen. Disconnect electrical connection. 3 mm 17 mm 17 * * Siehe Seite 7 oder 8 See page 7 or 8 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 25: Schritt 2
Demontage / Dismounting Schritt 2 Step 2 10 mm 12 * 1.6x8 mm Schritt 3 Step 3 17 mm 5 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 26: Schritt 4
Demontage / Dismounting Schritt 4 Step 4 0.8x4 mm Schritt 5 Step 5 17 mm 6 mm Schritt 6 Step 6 * Siehe Seite 8 See page 8 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1) -
Page 27: Zubehör
Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6: • Torque arm size M6: Bestellnummer siehe Order number see Abschnitt 4.3 section 4.3 • Montageset für • Mounting kit for Drehmomentstütze Größe M6 torque arm size M6 und Erdungsband: and earthing strap: Bestellnummer 11077197 Order number 11077197 •... -
Page 28: Technische Daten
Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Betriebsspannung: 9...30 VDC (HTL) 9...26 VDC (TTL - Version R) 5 VDC ±5 % (TTL) • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 1024...10000 (je nach Bestellung) • Phasenverschiebung: 90° ±8° • Tastverhältnis: 44...56 % • Referenzsignal: Nullimpuls, Breite 90° • Abtastprinzip: Optisch • Ausgabefrequenz: ≤250 kHz • Ausgangssignale: K1, K2, K0 + invertierte • Ausgangsstufen: TTL/RS422 (je nach Bestellung) •... -
Page 29: Technical Data
Technical data Technical data 10.1 Technical data - electrical ratings • Voltage supply: 9...30 VDC (HTL) 9...26 VDC (TTL - version R) 5 VDC ±5 % (TTL) • Consumption w/o load: ≤100 mA • Pulses per revolution: 1024...10000 (as ordered) • Phase shift: 90°... - Page 30 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1)
- Page 31 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1)
- Page 32 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 74150, 74153, 74157, 74207, 74297 MB156a - 11069623 Baumer_HOG100-R_DE_EN_202201_MI_11069623 (22A1-31.01.2022)
