Summary of Contents for Swegon P.LEMMENS CB4 TAC4 REC

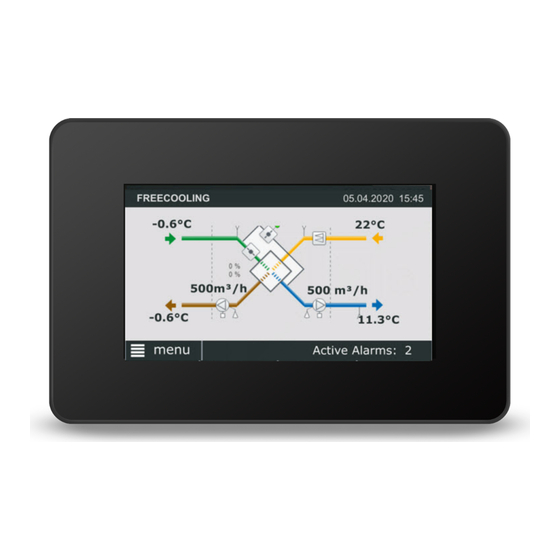

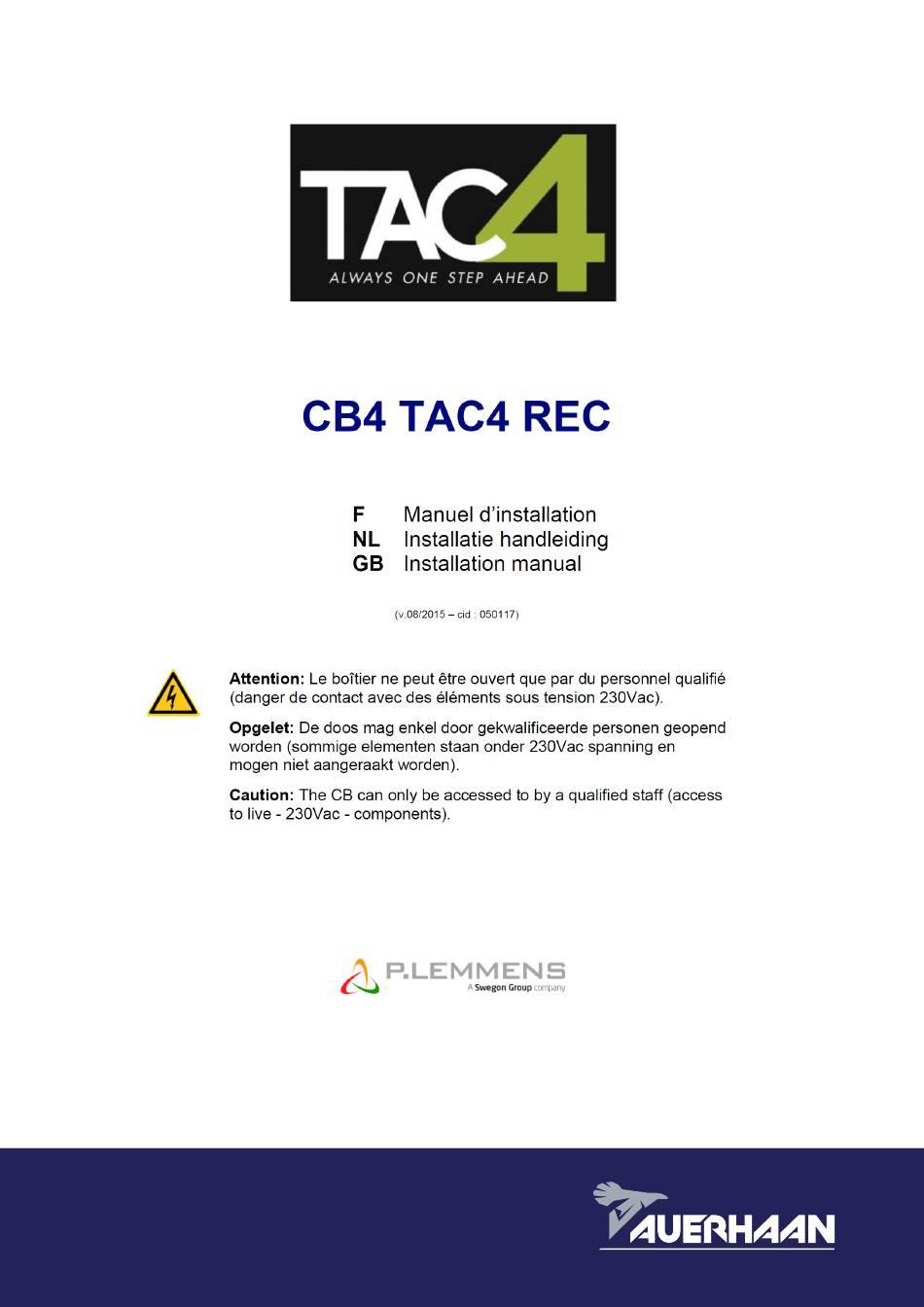

- Page 1 T 0320 - 28 61 81 | www.auerhaan-klimaattechniek.nl Als het om lucht gaat. KLIMAATTECHNIEK...
-
Page 3: Installatie Handleiding
CB4 TAC4 REC Installatie handleiding (v.08/2015) 1) Principeschema Extractieventilatoren Pulsieventilatoren Opstelling van de T° sondes Air (1) = Verse lucht (buiten → binnen) Air (2) = Binnenlucht (binnen → buiten) In de REC kasten zijn er 3 bevestigingshaken voorzien om de sondes te monteren. - Page 4 2) Aansluitschema's Zie de specifieke aansluitschema's per werkingsmode in bijlage. Het starten/stoppen van de ventilator dient te gebeuren via de ingangen K1/K2/K3 (softstop) en niet door de 230V voeding te onderbreken. 3) Werkingsmodes De controlebox CB4 TAC4 REC kan in 3 modes geconfigureerd worden: MODE CA : De installateur definieert 3 constante debieten (m³u K1, m³u K2 et m³u K3).
- Page 5 LED AF aan LED AF knippert 5) Bedienen van de bypass In functie van de binnen- en buitentemperatuur zal het CB4 TAC4 REC de stand van de bypass klep regelen. Vergeet niet om de optie servomotor te kiezen bij het selecteren van uw luchtbehandelingskast (wordt niet standaard gemonteerd) De bypass zal opengaan (*) indien aan ALLE van de volgende voorwaarden is voldaan : Buitentemperatuur (sonde T1) is lager dan de binnentemperatuur (sonde T2) –...
- Page 6 Specificaties van de te gebruiken kabel: • Aanbevolen kabel: per paar gedraaide en gepantserde kabel (FTP) categorie 5. Sectie tussen 0,26 en 0,50 mm². Gebruik 1 paar om GND en +12V te aan te sluiten en een 2de paar om B- en A+ te verbinden •...
- Page 7 DT circuit gesloten is, of bij positie II op de RC TAC4) Kies het derde pulsiedebiet (geactiveerd als het contact tussen K3 en +12V op het TAC4 m³u K3? DT circuit gesloten is, of bij positie III op de RC TAC4) Als MODE LS V min? Keuze van de minimumspanning voor de LS relatie...
- Page 8 Na ongeveer 1 minuut zal het controlecircuit de gemeten drukwaarde die bij het opgegeven INIT TOE debiet hoort opslaan. xxxx m³u Het pulsiedebiet en de waarde van de drukvoeler worden berekend. INIT AF Initiëren van de referentiewaarde is bezig (indien AFVOER of TOEV+AFV gekozen werden xx,x V in stap nummer 7).
- Page 9 12) Alarmen De informatie over het alarm status wordt door de relay AL1 weergegeven via een potentiaalvrij contact. De controlebox CB4 TAC4 REC bevat 12 alarmen: Geafficheerde tekst Beschrijving ALARM VENTx Dit alarm geeft een ventilatorpanne aan. Controleer of alle aansluitingen en de netspanning correct zijn aangesloten. Indien het probleem hiermee niet is opgelost kan het zijn dat de kabel, het circuit of de motor de oorzaak van het probleem is.
-
Page 10: Technische Gegevens
13) Uitgangssignalen (debiet/druk) Dit zijn 0-10V signalen die gelinkt kunnen worden aan een debiet- of drukwaarde (lineaire relatie) en dit voor 1 of 2 ventilatoren. Deze signalen zijn verbonden tussen de klemmen OUT1/OUT2 en GND van het TAC4 DT circuit. Standaard OUT1 = debiet van ventilator 1 en OUT2 = druk op ventilator 1. - Page 11 CB4 TAC4 REC Installation manual (v.08/2015) 1) Principle of wiring SUPPLY FANS EXHAUST FANS Positioning of the temperature sensors Air (1) = fresh air (outside → inside) Air (2) = inside air (inside → outside) A fixation bracket is mounted in the unit at the 3 corresponding locations.
- Page 12 2) Wiring diagram See appendix. The start/stop of the fan must be activated with entries K1/K2/K3 (softstop) or with buttons I, II and III of RC TAC4 and not via power supply 230V. 3) Working modes The control box CB4 TAC4 REC allows operating in 3 different modes: CA MODE: The user defines 3 constant airflow instructions m³h K1, m³h K2 and m³h K3.
-
Page 13: Bypass Control
Antifreeze diagram LED AF ON LED AF blinking 5) Bypass control According to inside and outside temperatures, the TAC4 DT control will monitor the opening/closing of the bypass damper. A servo-motor (SMO) will have to be installed (option). Operating description: Opening of bypass(*) if all following conditions are met: Outside T°... -
Page 14: Selecting The Master
Cable specifications: • Recommended cable: category 5 shielded twisted pair (FTP) cable with a section of 0,26…0,50 mm ². Use 1 pair to connect GND and +12V and 1 pair to connect B- and A + • Maximum cable length: 1000 m. •... - Page 15 If MODE LS V min? Select minimum voltage value for LS link V max? Select maximum voltage value for LS link m³/h≡Vmin Select airflow corresponding to Vmin m³/h≡Vmin Select airflow corresponding to Vmax Select the multiplier for the modulated airflow when contact between terminals +12V and % on K3? K3 in the TAC4 DT is closed, or if position III is activated on the RC TAC4.
- Page 16 ALARM Possibility to reset the alarms Y or N RESET? END SETUP The setup is then completed. If INIT via PRESSURE: enter the pressure or voltage value SUP REF? Enter the pressure assignment value for the supply air (if SUPPLY or SUP+EXH was xx,x V selected at step 7).
- Page 17 12) Alarms The alarm status output can be taken on the potential free contact AL1 relay R2. The control box CB4 TAC4 REC features 12 alarms: Displayed text Description FAN ALARM Describes a fan function default. Check wiring, connections and 230V supply. Otherwise the problem can be caused by defective wire, control circuit or motor.
-
Page 18: Technical Data
13) Actual airflow / pressure output signals A 0-10V signal representing the actual airflow or the actual pressure delivered by one of the selected fans with a linear relation is a standard feature. The output signals are located between terminals OUT1/OUT2 and GND on the TAC4 DT circuit. Default setup: OUT1 = airflow fan 1 (supply fan) and OUT2 = pressure fan 1 (supply fan). - Page 19 ANNEXE – BIJLAGE – APPENDIX – ANHANG Schémas de raccordement / Aansluitingsschema's / Wiring diagrams Schéma du circuit TAC4 DT / schema van de TAC4 DT print / TAC4 DT circuit diagram Raccordement des signaux d’entrées en MODE CA et TAC4 DT maître/ Aansluiting van de ingangen signalen in MODE CA en TAC4 DT meester/ Wiring of inputs signals in CA MODE and TAC4 DT circuit master...
- Page 20 K1/K2/K3 ouverts softstop K1/K2/K3 open softstop K1/K2/K3 open softstop Raccordement de plusieurs circuits en parallèle/ Aansluiting van meerdere ventilatoren in parallel / Wiring of several fans in parallel Attention. K1/K2/K3: Utilisez des contacts externes dorés. Impédance d’entrée minimum = 150kΩ. Courant < 0,5 mA. Signaux externes: impédance maximum 1500 Ω. Opgelet.
- Page 21 Opgelet. K1/K2/K3: Gebruikt vergulde contacten. Minimum input impedantie = 150kΩ. Stroom < 0,5 mA. Externe signalen: maximum impedantie = 1500 Ω. Caution. K1/K2/K3: Use gold plated contacts. Minimum input impedance = 150kΩ. Current < 0,5 mA. External signals: maximum impedance = 1500 Ω.
- Page 22 Raccordement bypass/ Bypass aansluiting / Bypass wiring Contact IN4 / IN4 Contact / IN4 Contact Contact ouvert: Etat bypass automatique en fonction de T1 et T2 et de la configuration. Contact fermé: Etat bypass ouvert indépendamment de T1 et T2 Contact open: Automatische bypass in functie van T1 en T2 en de instellingen.
- Page 23 Raccordement CT/ CT aansluiting / CT wiring Raccordement du RC TAC4 au circuit TAC4 DT / Aansluiten van de RC TAC4 op het CB4 TAC4 DT circuit / Connecting the RC TAC4 to the TAC4 DT circuit Déclipser les 4 clips du couvercle à l’aide d’un fin tournevis / Gebruik een smalle schroevendraaier / Using a small screwdriver unlock the 4 pins...
- Page 24 2 clips de chaque côté / 2 Openen aan de zijkant / 2 pins on each side Enlever le couvercle / Verwijder het deksel / Remove the cover Bornier de raccordement du RC TAC4 / Aansluitklem van de RC TAC4 / RC TAC4 wiring terminals Raccordement du RC TAC4 au circuit TAC4 DT / Aansluiten van de RC TAC4 op het TAC4 DT...
- Page 25 Schéma de raccordement / Aansluitschema / Wiring diagram Contact fermé = Circuit TAC4 DT maître Contact ouvert = RC TAC4 maître Attention: Utilisez un contact externe doré. Contact gesloten = Circuit TAC4 DT meester Contact open = RC TAC4 meester Opgelet: Gebruik een verguld extern contact.
- Page 26 Sorties Alarmes / Alarmen uitgangen / Alarms outputs O.R.2 O.R.1 Signaux débit - pression / Debiet en druk signalen / Airflow and pressure signals. Courant de sortie = max 10mA. Impédance de sortie = max 50Ω. Impédance entrée externe = min 50kΩ...
