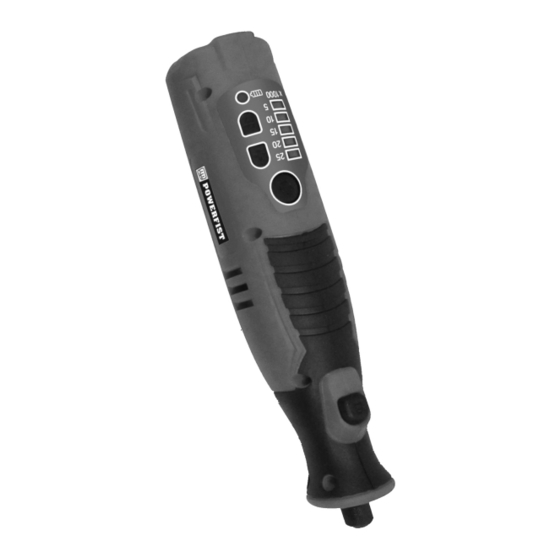

Cordless rotary tool kit 40 pc

Advertisement

Available languages

Available languages

Quick Links

V1.0
9011438
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9011438 and is the answer not in the manual?

Questions and answers

Summary of Contents for Power Fist 9011438

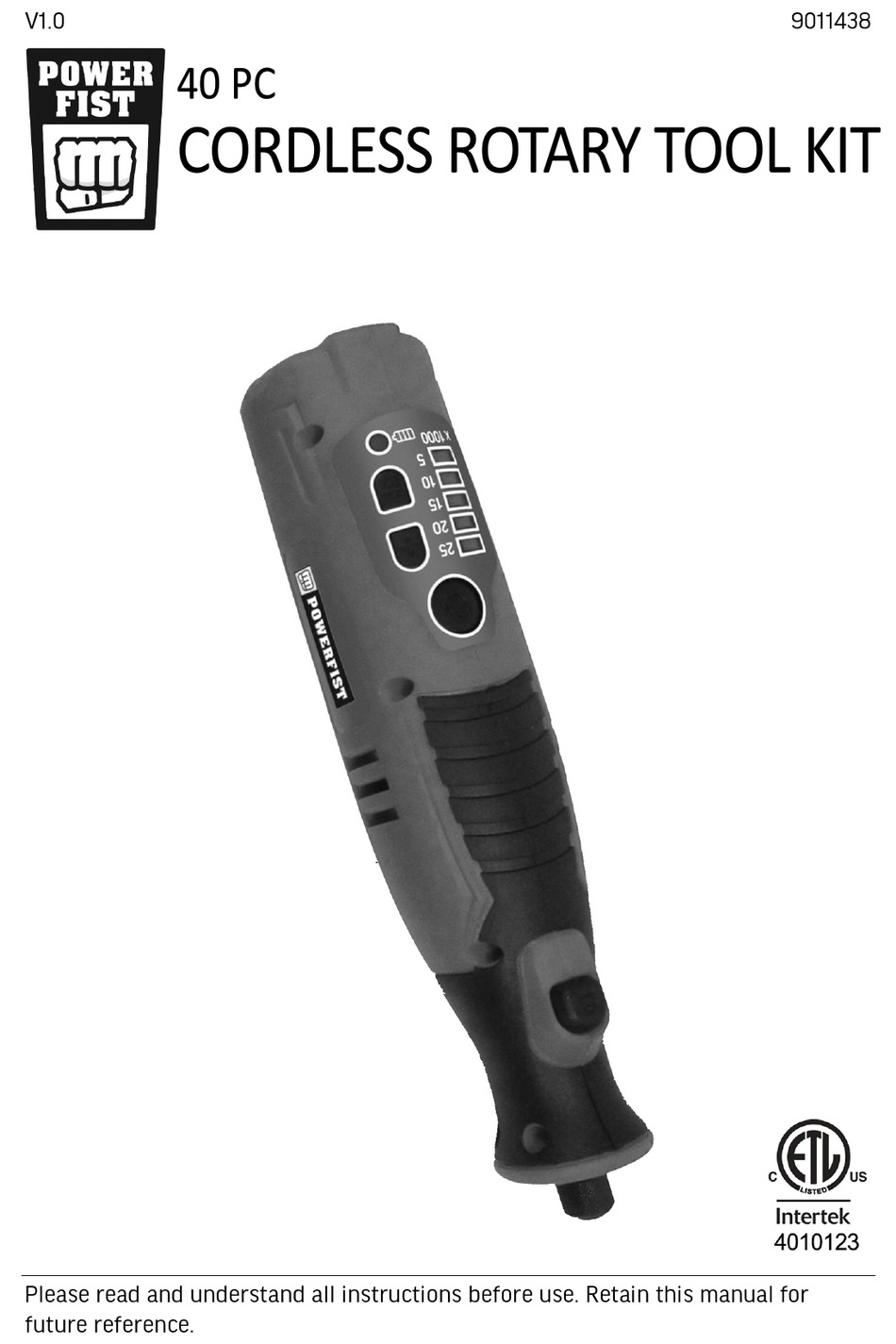

  • Page 1 V1.0 9011438 Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 This page is intentionally left blank.
  • Page 3 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 SPECIFICATIONS Collet Size 1/8 in. Voltage Rating No Load Speed 5,000 to 25,000 RPM Handle Type Straight Grip Tool Length 7-11/16 in. Weight 0.75 lb INTRODUCTION The 40 pc 8V Cordless Rotary Tool Kit is Ideal for cutting, grinding, sanding, buffing, polishing, drilling, sharpening and more.
  • Page 4 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 Keep anyone not wearing the appropriate safety equipment away from the work area. Store unused tools properly in a dry, safe and secure location to prevent rust, damage or misuse. Do not install or use in the presence of flammable gases, dust or liquids.
  • Page 5 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 Clean the power tool’ s air vents often. The motor’ s fan will draw dust and other particulates into the tool. Excessive accumulation of wood, plastic or metal particulates can create a fire or electrical hazard.
  • Page 6 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 flammable surface and away from flammable materials when re-charging the battery. Do not place any object on top of the charger or place the charger on a soft surface that may result in excessive internal heat. Place the charger in a position away from any heat source.
  • Page 7 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 Never touch the rotary bit or workpiece during or immediately after use. They may be hot and could inflict a burn injury. Do not touch an operating motor. Motors can operate at high temperatures and can cause a burn injury.
  • Page 8 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 Use clamps or a vice to hold down smaller workpieces. Use special care when working on corners, sharp edges or flexible material. These workpieces have a tendency to snag the rotary bit.
  • Page 9 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the contents are included. Contents: • Rotary tool • (6) Cut-off wheels • Power adapter •...
  • Page 10 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 NOTICE! Do not tighten the collet nut without an accessory installed in the collet. You will damage the collet. Some accessories require collets of different sizes. Collet sizes are 1/16, 3/32 or 1/8 in.
  • Page 11 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 High speeds are best for carving, shaping Material Speed (RPM) or cutting metal, wood or glass. Cut Iron Cutting Hard 20,000 to and steel at the maximum speed if using a Metal...
  • Page 12 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 Lift the tool away from the workpiece when done. Switch the tool OFF once the current task is complete. CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.
  • Page 13 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. PARTS BREAKDOWN PARTS LIST Collet Nut Screw Collet Motor LED Light Cover...
  • Page 14 9011438 CORDLESS ROTARY TOOL KIT, 40 PC V1.0 APPENDIX ROTARY TOOL ACCESSORIES These are the different types of rotary tool accessories. Your rotary tool may include all or only some of the accessories listed (see Unpacking). ROTARY BIT DESCRIPTION ROTARY BIT...
  • Page 15 V1.0 CORDLESS ROTARY TOOL KIT, 40 PC 9011438 Accessory Description Accessory Use Silicon Carbide Use on non-ferrous metals, plastic, rubber or stone. The stone's colour indicates the grit and typical use. • Grinding stones • Black stones are suitable for non-ferrous metals such as •...
  • Page 16 This page is intentionally left blank.
