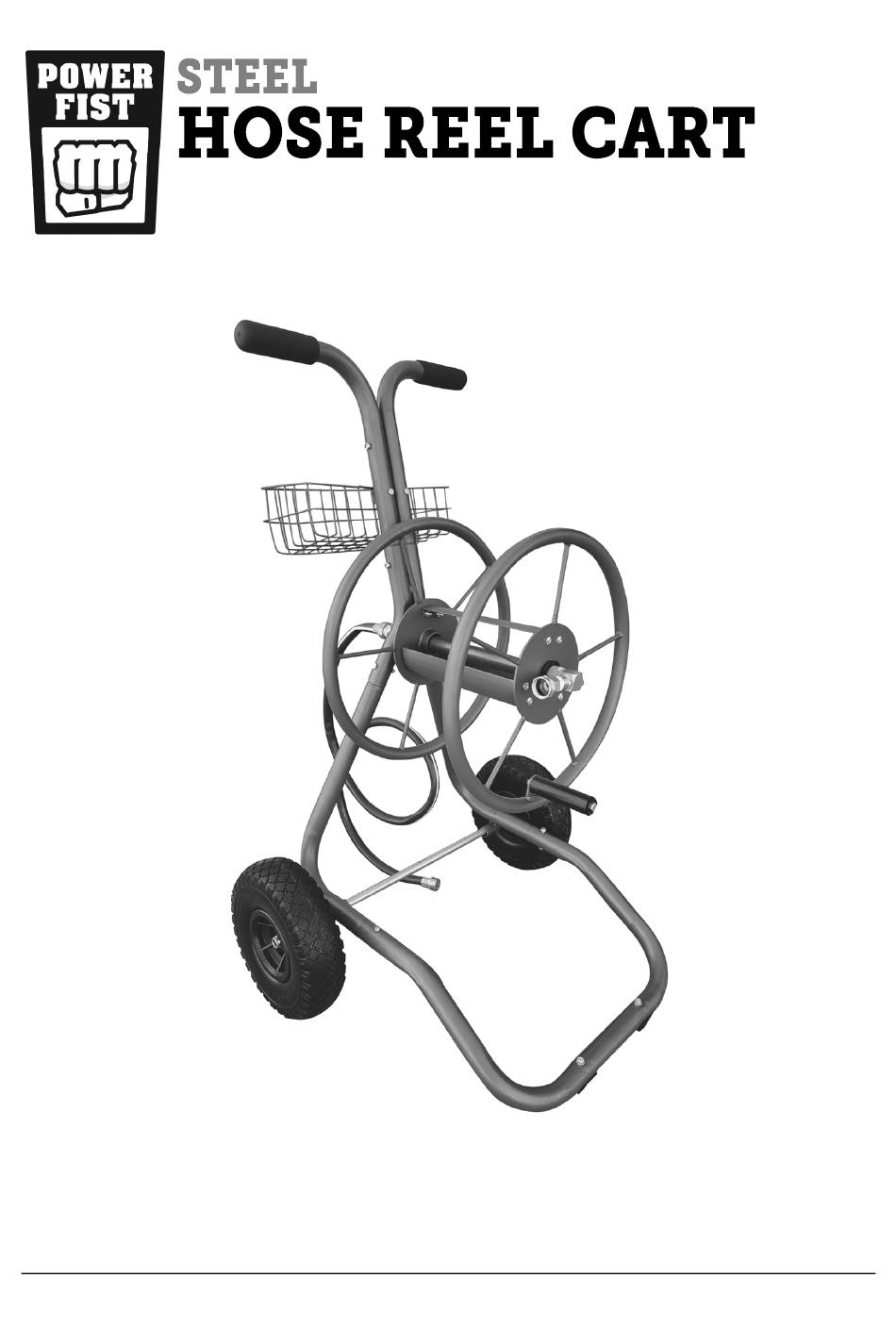

- Page 1 V1.0 9166703 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
9166703 5/8 in. x 200 ft Hose Reel Cart V1.0 SPECIFICATIONS Reel Diameter (in.) 16-3/4 Reel Width (in.) 10-1/2 Overall Length (in.) Overall Width (in.) 25-1/2 Overall Height (in.) Hose Capacity 5/8 in. x 200 ft Material Steel Finish Powder-coated... -
Page 3: Work Area
V1.0 5/8 in. x 200 ft Hose Reel Cart 9166703 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions. -
Page 4: Assembly And Installation
9166703 5/8 in. x 200 ft Hose Reel Cart V1.0 Do not leave water running through the hose reel unsupervised. Do not expose the reel to freezing temperatures with water remaining in the unit. Turn the water off after each use. - Page 5 V1.0 5/8 in. x 200 ft Hose Reel Cart 9166703 Connect the front bracket (#7) to the leg frames and secure using 2 M6x40 bolts (#20) and 2 M6 lock nuts (#21). Attach the rubber feet (#16) to the front bracket and secure using 2 M6x40 bolts (#20) and 2 M6 nuts (#22).
- Page 6 9166703 5/8 in. x 200 ft Hose Reel Cart V1.0 Connect the spool ends (#2) to the spool rods (#3) and secure using 6 M6x15 bolts (#25) and 6 M6 lock nuts (#21). Refer to Fig. 6. Fig. 6 Slide the assembled spool (Fig. 7-1) into the tubular frame (#4).
-
Page 7: Care And Maintenance
V1.0 5/8 in. x 200 ft Hose Reel Cart 9166703 Connect the crank handle (#14) and drive pipe (#15) to the front end of the spool and secure using an M8x120 bolt (#17) and M8 lock nut (#18). Thread the leader hose (#10) into the hose coupler at the back end of the spool. -
Page 8: Parts Breakdown
9166703 5/8 in. x 200 ft Hose Reel Cart V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Wire basket Handle Front bracket Spool end Wheel Spool rod Wheel axle Tubular frame Leader hose Leg frame Hose washer For technical questions call 1-800-665-8685... - Page 9 V1.0 5/8 in. x 200 ft Hose Reel Cart 9166703 Swivel connector M6x70 bolt Hose coupler M6x40 bolt Crank handle M6 lock nut Drive pipe M6 nut Rubber feet Axle washer M8x120 bolt M12 lock nut M8 lock nut M6x15 bolt...
- Page 10 9166703 5/8 in. x 200 ft Hose Reel Cart V1.0 For technical questions call 1-800-665-8685...
- Page 11 V1,0 9166703 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
9166703 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi V1,0 SPÉCIFICATIONS Diamètre d’enrouleur (po) 16 3/4 Largeur d’enrouleur (po) 10 1/2 Longueur hors tout (po) Largeur hors tout (po) 25 1/2 Hauteur hors tout (po) Capacité de tuyau 5/8 po x 200 pi Matériau... - Page 13 V1,0 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi 9166703 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à...
-
Page 14: Assemblage Et Installation
9166703 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi V1,0 Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a été conçu. - Page 15 V1,0 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi 9166703 Connectez le support avant (n 7) aux cadres de patte et fixez au moyen de 2 boulons M6 x 40 (n 20) et 2 contre-écrous M6 (n 21).
- Page 16 9166703 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi V1,0 Connectez les extrémités de bobine (n à la tige de bobine (n 3) et fixez au moyen de 6 boulons M6 x 15 (n 25) et 6 contre-écrous M6 (n 21).
-
Page 17: Soin Et Entretien
V1,0 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi 9166703 Connectez la manivelle (n 14) et le tuyau d’entraînement (n 15) au-devant de la bobine et fixez à l’aide d’un boulon M8 x 120 (n 17) et un contre-écrou M8 (n 18). -
Page 18: Liste Des Pièces
9166703 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Panier en fil DESCRIPTION QTÉ Poignée Patte de fixation avant Extrémité de bobine Roue Tige de bobine Arbre de roue Cadre tubulaire... - Page 19 V1,0 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi 9166703 Raccord pivotant Boulon M6 x 70 Raccord de tuyau Boulon M6 x 40 Poignée de manivelle Contre-écrou M6 Tuyau d’entraînement Écrou M6 Pieds de caoutchouc Rondelle d’essieu Boulon M8 x 120 Contre-écrou M12...
- Page 20 9166703 Enrouleur pour tuyau sur chariot, 5/8 po x 200 pi V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
