3. ELEKTRISCHE ANSCHLÜSSE
Das Netzstromkabel an das Netz und das vorgefertigte Servo-Steuerungskabel an den Hilfskontakt der Filterbox
(230 Vca) anschließen.
1

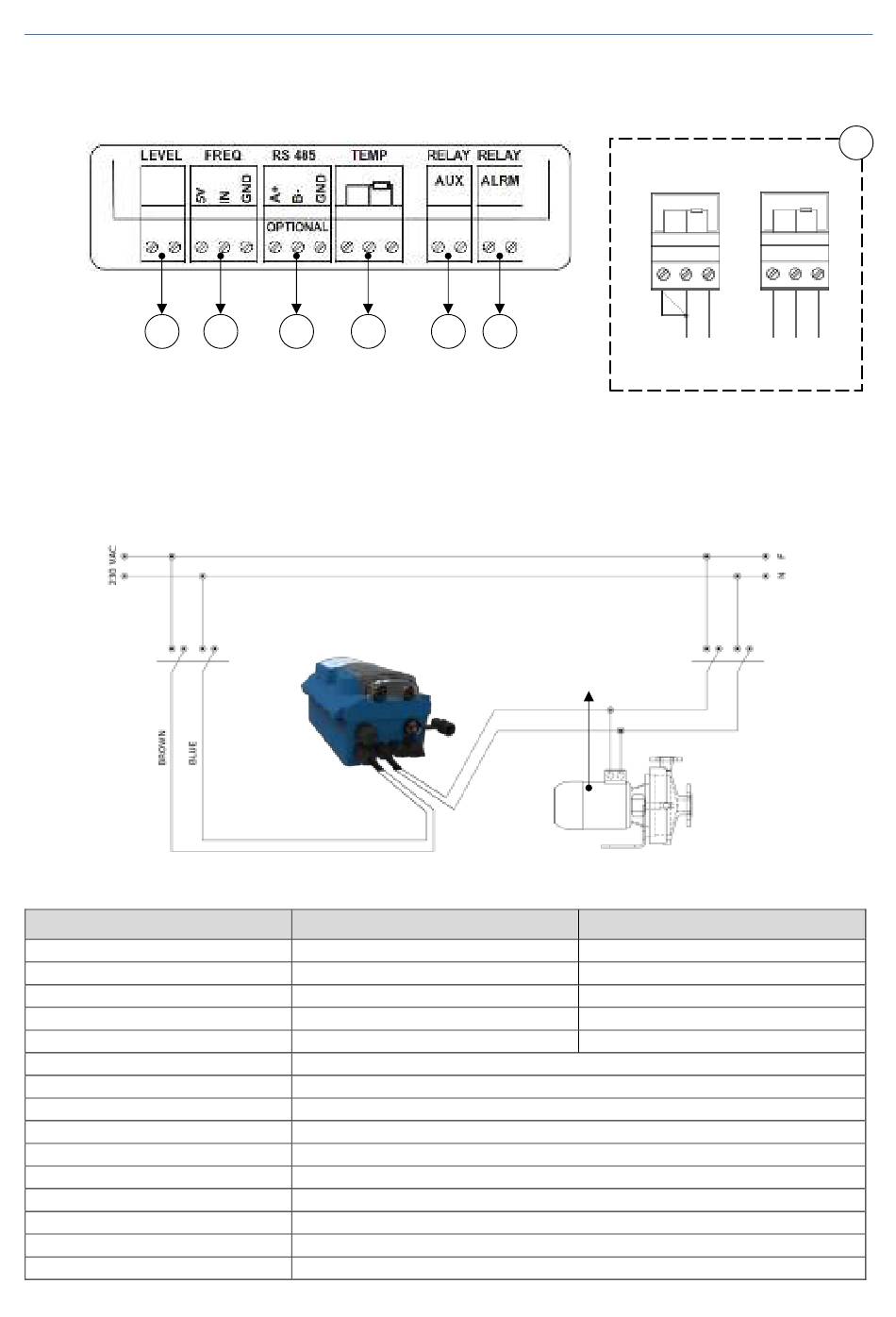

Schaltplan:
1. Eingang Füllstandsonde (Mittelbehälter)
2. Eingangsfrequenzsignal vom Impulsgeber des Wasserzählers
3. RS485 Serieller Port (optional)
4. Eingang Temperaturfühler (PT100 Temperaturfühler)
5. Ausgangsrelais Hilfspumpe (Trockenkontakt, Relais 250 Vac 10 A)
6. Ausgang Fernalarmrelais (Trockenkontakt, Relais 250 Vac 10 A)

4. TECHNISCHE DATEN

Daten
Messbereich
Sollwertbereich
Alarmbereich
Genauigkeit
Genauigkeit des Geräts
Stromversorgung
Schutzklasse
Verbrauch
Durchfluss Pumpe
Max. Gegendruck
Sondenkalibrierung
Pumpenstatus
Peristaltik-Schlauch
(ID x OD mm)
Abmessungen
(H x B x T mm)
Gewicht
0000138883
2 3 4
PoolMatch pH
Rev. 1.0
5 6
Umwälzpumpe
3,0 ÷ 10,0 pH
6,0 ÷ 8,0 pH
5,0 ÷ 9,0 pH
± 0,04 pH
0,1 pH
230 VAC, 50 Hz
1,6 l/h
1,5 bar
Automatisch
Proportionale Dosierung
Norprene 4,8 x 8 mm
185 x 124 x 110 mm
1,0 kg
DE
PT100 Temperaturfühler
2 Anschlüsse 3 Anschlüsse
PoolMatch ORP
200 ÷ 999 mV
400 ÷ 850 mV
300 ÷ 900 mV
± 2 mV
1 mV
II
10 W
4
