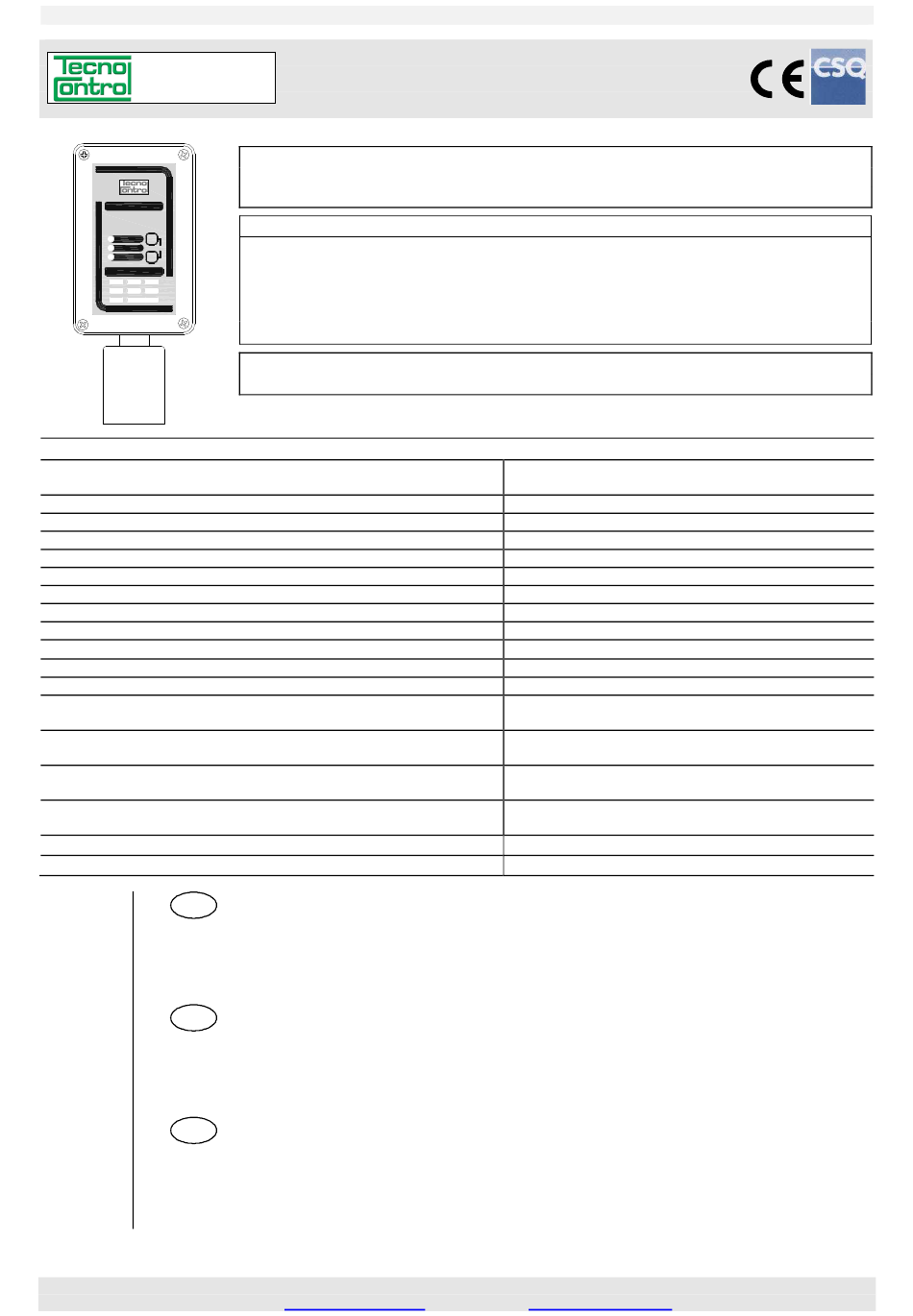

IST-2292.PM01.01
IST-2292.PM01.01_TS292P (30.04.2014).docx
TS292P
TS292
ALARM
F1
ON
SET
FAULT
F2
F2
MODEL TYPE
KM
KG
KX
PM
PG
PX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Dimensioni / Size / Dimensions du boîtier
Grado di protezione / IP Code / Indice de protection
NOTE SUI VARI MODELLI ..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE .................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING ............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
MODÈLES ............................................................................................................................................... 6
FONCTIONNEMENT............................................................................................................................... 6
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 7
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation

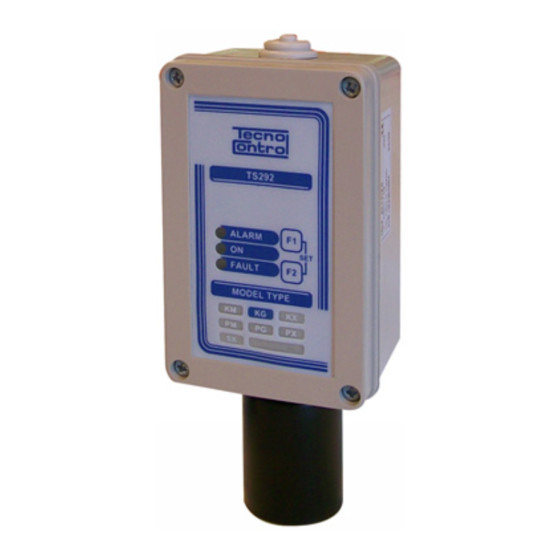

Trasmettitore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Détecteur de gaz inflammables avec sortie 4÷20mA
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Modello / Model / Modele
TS292PM
TS292PG
TS292PI
TS292PB
TS292PX
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
DESCRIZIONE ........................................................................................................................... 2
DESCRIPTION ........................................................................................................................... 4
DESCRIPTION ........................................................................................................................... 6
http:
www.tecnocontrol.it
Please read and keep this manual
Calibrato per / Calibrated for / Tarée pour
Metano / Methane / Méthane
GPL / LPG / GPL
Idrogeno / Hydrogen / Hydrogène
Benzina / Petrol / Essence
Vedi Tabella 4 / seeTable 4 / Tableau 4
Con Cartuccia Sensore Sostituibile
12÷24Vdc(-10/+15%) 3W / 12÷24Vcc(-10/+15%) 3W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
T
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
Tel. +39 02 26922890 - Fax +39 02 2133734
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP05
ZSP05
ZSP05
ZSP05
ZSP05
12÷24Vcc (-10/+15%) 3W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
< 60 secondi / seconds / secondes
≤ 5% del segnale / signal
± 2% LIE / LEL
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
Atmosferica ±10%
190 x 105 x 83 mm
IP65
Pag.1/10
Advertisement
Table of Contents
Related Manuals for Tecno Control TS292P
Summary of Contents for Tecno Control TS292P
-
Page 1: Table Of Contents
Istruzione / User’s Manual / Manuel d’utilisation Pag.1/10 IST-2292.PM01.01 IST-2292.PM01.01_TS292P (30.04.2014).docx Trasmettitore di Gas infiammabili con uscita 4÷20mA TS292P Flammable Gas Detector with 4÷20mA output Détecteur de gaz inflammables avec sortie 4÷20mA Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction... -
Page 2: Descrizione
Il rilevatore è costituito da una custodia che contiene il circuito elettronico e i morsetti di collegamento. Nel Portasensore, è alloggiata una “Cartuccia Sensore Sostituibile” che contiene l’elemento sensibile e i dati identifica- tivi e di taratura. Il TS292P ha un segnale d’uscita (S) 4÷20mA con Fondo Scala al 100%LIE (Limite Inferiore d’Esplosività) del gas misurato (vedi Tabella 3). -
Page 3: Avvertenze
Istruzione / User’s Manual / Manuel d’utilisation Pag.3/10 IST-2292.PM01.01 Va utilizzato un cavo schermato a 3 conduttori. La calza va collegata a massa dal lato Centrale. Il morsetto, (+ - S) è ad innesto, ed è necessario sfilarlo per effettuare i collegamenti. Prestare attenzione nel rein- serirlo dato che è... -
Page 4: Description
Aria, l’uscita in mA dovrà essere circa 7,2 mA (ovvero circa 72 mV su “TESTmA”). DESCRIPTION The TS292P series is a three-wire 4÷20mA transmitter able to detect combustible gases by employing a catalytic Pellistor sensor calibrated up to 100% LEL to different gases and find their best application in centralized alarm systems for laboratories, manufacturing industries and environments to be protected from possible leakage of gas. -
Page 5: Installation
Istruzione / User’s Manual / Manuel d’utilisation Pag.5/10 IST-2292.PM01.01 disconnect and connect the unit, finally try to replace a new “Cartridge Sensor”. If the condition is not change, it will be necessary to replace the unit and/or send it back to the supplier to repair. All LED activate (>24mA output signal): this happens when the “Cartridge Sensor”... -
Page 6: Description
"cartouche capteur échangeable" contenant l'élément sen- sible et les données identificatrices et de réglage. Le TS292P est un transmetteur sur 3 fils avec un signal de sortie S 4÷20 mA avec fond d’échelle à 100% de la LIE (Limite Inférieure d'Explosivité), du gaz mesuré... -
Page 7: Installation
Istruzione / User’s Manual / Manuel d’utilisation Pag.7/10 IST-2292.PM01.01 Préchauffage: a partir de la mise sous tension le détecteur commence la phase de préchauffage du capteur, si- gnalée par le clignotement de la LED jaune "FAULT". Après environ 60 secondes, la LED jaune s'éteint et la LED verte "ON"... -
Page 8: Vérifications Et Etalonnage
Le TS292P a trois différentes fonctions protégées par un "Code": Test Électrique, Réglage du Zéro et étalon- nage. Pour accéder à ces fonctions il est nécessaire d'insérer le "Code" en utilisant les touches F1 et F2. Pour que la pression sur un touche soit reconnue, la tenir pressée durant environ une seconde (jusqu’à... - Page 9 Istruzione / User’s Manual / Manuel d’utilisation Pag.9/10 IST-2292.PM01.01 Sezione Cavo Resistenza Cavo La max distanza, cui può essere installato La max distanza, cui può essere installato [Singolo Conduttore] ogni rivelatore dall'alimentatore a 12Vcc ogni rivelatore dall'alimentatore a 24Vcc Cable Size Cable Resistance The maximum distance to install each detector The maximum distance to install each detector...
- Page 10 Istruzione / User’s Manual / Manuel d’utilisation Pag.10/10 IST-2292.PM01.01 Centrale rivelazione gas Gas Central Unit Dip Switch Centrale de détection 1 2 3 4 “S” Uscita 4÷20 mA 4÷20 mA Output / Sortie en 4÷20 mA Test Uscita Output Test Sortie Test 40÷200mV +/- (12÷24Vdc)
