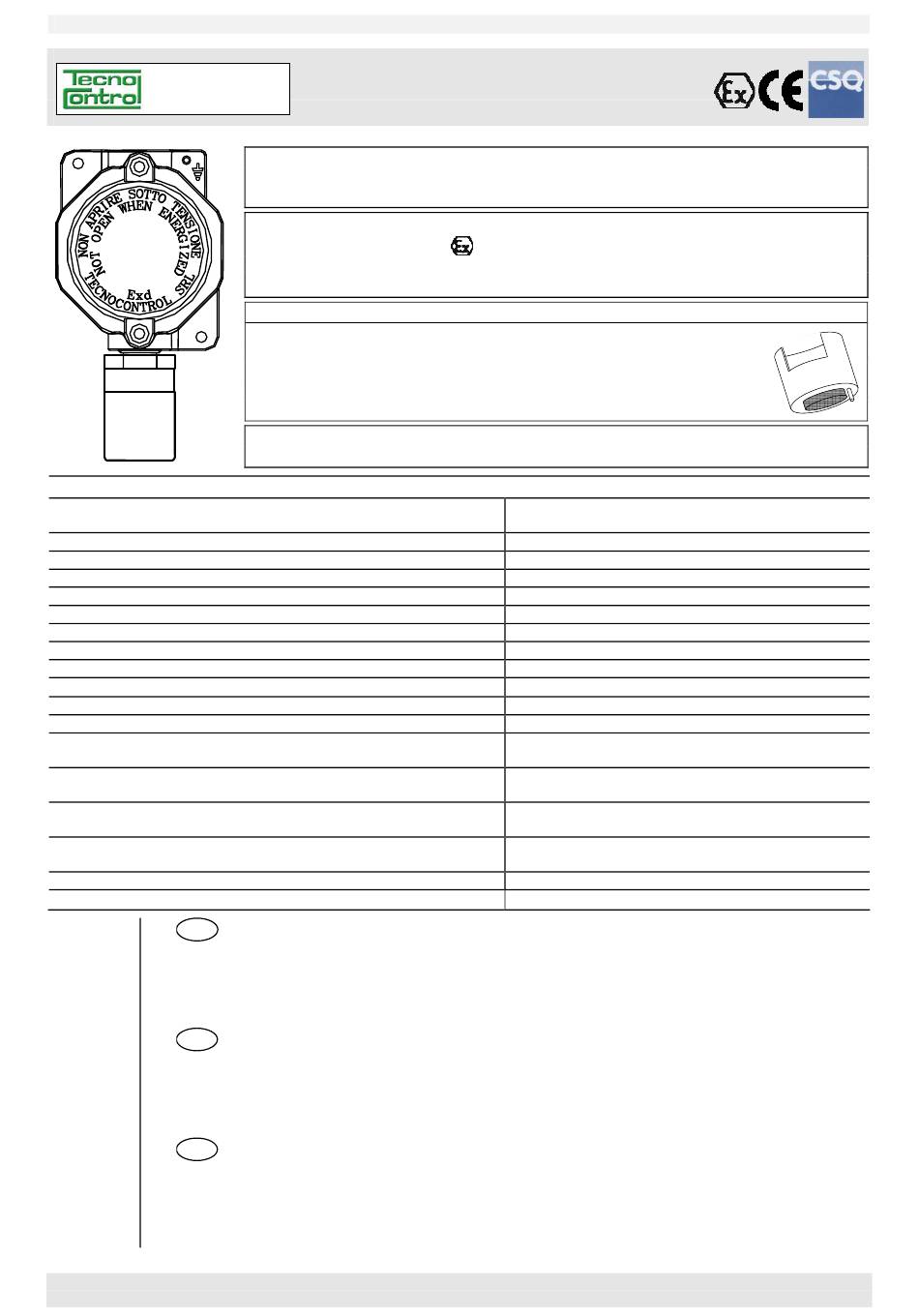

IST-2293.PM02.01/B
(IST-2293.PM02.01-B_TS293PM.doc - 15.04.2011)
TS293PM
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione / Operation Pressure / Pression de fonctionnement
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
NOTE SUI VARI MODELLI..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
DESCRIPTION ............................................................................................................................ 4
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
MODÈLES............................................................................................................................................... 6
FONCTIONNEMENT .............................................................................................................................. 7
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 8
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Trasmettitore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Sonde a transmetteur 4÷20mA pour gaz inflammables
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Marcatura ATEX / Ex marking / Marquage ATEX
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modele
Calibrato per / Calibrated for / Tarée pour
TS293PM
Metano / Methane / Méthane
TS293PG
GPL / LPG / GPL
Idrogeno / Hydrogen / Hydrogène
TS293PI
TS293PB
Benzina / Petrol / Essence
Vedi Tabella 3 / seeTable 3 / Tableau 3
TS293PX
Con Cartuccia Sensore Sostituibile
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
http:
www.tecnocontrol.it
Please read and keep this manual
II 2G Ex d IIC T6 Gb
CESI 03 ATEX 323 X
12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
T
< 60 secondi / seconds / secondes
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
12 mesi / 12 month / 12 mois
non condensata / non condensed / non condensée
-10 ÷ + 50 °C / 10÷90 % RH
non condensata / non condensed / non condensée
Atmosferica / Atmospheric/ Atmosphérique ±10%
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP05/EX
ZSP05/EX
ZSP05/EX
ZSP05/EX
ZSP05/EX
12÷24Vcc (-10/+15%) 2W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
5% del segnale / signal
± 2% LIE / LEL
-20 ÷ + 55°C / 5 ÷ 95 % RH
190 x 105 x 83 mm / 1 Kg
Tel. 02/26922890 - Fax 02/2133734
Pag.1/10
Advertisement
Table of Contents
Related Manuals for Tecno Control TS293PM
Summary of Contents for Tecno Control TS293PM
-
Page 1: Table Of Contents
Istruzione / User’s Manual / Manuel d’utilisation Pag.1/10 IST-2293.PM02.01/B (IST-2293.PM02.01-B_TS293PM.doc - 15.04.2011) Trasmettitore di Gas infiammabili con uscita 4÷20mA TS293PM Flammable Gas Detector with 4÷20mA output Sonde a transmetteur 4÷20mA pour gaz inflammables Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction... -
Page 2: Idescrizione
Posizione del TS293PG: va fissato a circa 20-30 cm dal pavimento (il gas GPL è più pesante dell'aria). Posizione del TS293PM: va fissato a circa 20-30 cm dal soffitto (il gas Metano è più leggero dell'aria). Posizione del TS293PI: va fissato a circa 20-30 cm dal soffitto (il gas Idrogeno è molto più leggero dell'aria). -
Page 3: Avvertenze
Istruzione / User’s Manual / Manuel d’utilisation Pag.3/10 IST-2293.PM02.01/B Posizione del TS293PX: va fissato in alto per gas con densità inferiore a 1 (gas più leggero dell’aria) e in basso (vedi Tabella 3 colonna con densità superiore a 1 (gas più pesante dell’aria). Collegamenti elettrici (Fig.2): la distanza massima dalla centrale di rilevazione gas, cui il trasmettitore può... -
Page 4: Description
NOTES ON THE AVAILABLE MODELS The above Gas value is on compliance with EN61779-1. TS293PM (Methane CH ) is calibrated to detect Methane, a gas lighter than air. Its density as to air is 0.55 and its LEL (Lower Explosive Limit) is 4.4% volume. -
Page 5: Installation
Models TS293PG and TS293PB should be fixed at 20-30 cm from the floor (LPG and Petrol vapours are heavier than air). Models TS293PM and TS293PI should be fixed at 20-30 cm from the ceiling (Methane and Hydrogen are lighter than air). -
Page 6: Fdescription
MODÈLES Les données LIE des Gaz sous indiqués sont rapportés à la norme EN 61779-1. Le TS293PM permet de détecter le méthane (CH gaz naturel). Le méthane est un gaz plus léger que l'air. Sa densité relative à l'air est 0,55 et sa LIE, est 4,4% Volume. -
Page 7: Fonctionnement
Positionnement du TS293PM: il doit être fixé à environ 20-30 cm du plafond, le gaz méthane étant plus léger que l'air. Positionnement du TS293PG: il doit être fixé à environ 20-30 cm du plancher, le gaz GPL étant plus lourd que l'air. -
Page 8: Instructions
Istruzione / User’s Manual / Manuel d’utilisation Pag.8/10 IST-2293.PM02.01/B INSTRUCTIONS La vie utile du capteur en air propre est 5 ans en moyenne. Au terme de cette période, indiqué par l'instrument par un clignotement de la led jaune toutes les 4 secondes, il est nécessaire de remplacer la "Cartouche Capteur". Vérifications Périodiques: nous conseillons d'exécuter tous les ans la vérification de fonctionnement du détec- teur: Test Électrique, Réglage du Zéro et Vérification et Etalonnage avec mélange méthane/Air (voir section "Vérifications et Eta- lonnage". - Page 9 Model and detected Gas %volume Sortie %vol NOTA / NOTE / REMARQUE (1)) Modèle et Gaz détecté TS293PM Metano / Methane / Méthane 0,55 ↑ 0,88 TS293PG Butano / Butane / Butane 1,43 1,4 2,05 ↓ 0,28 TS293PI Idrogeno / Hydrogen / Hydrogène...
- Page 10 Istruzione / User’s Manual / Manuel d’utilisation Pag.10/10 IST-2293.PM02.01/B Imbocco Femmina ¾” Gas Conico UNI 6125 ”¾” UNI 6125 Female Gas Conical Thread Centrale rivelazione gas Entrée femelle ¾” Gaz Conique UNI 6125 Gas Central Unit Dip Switch Centrale de détection 1 2 3 4 “S”...
