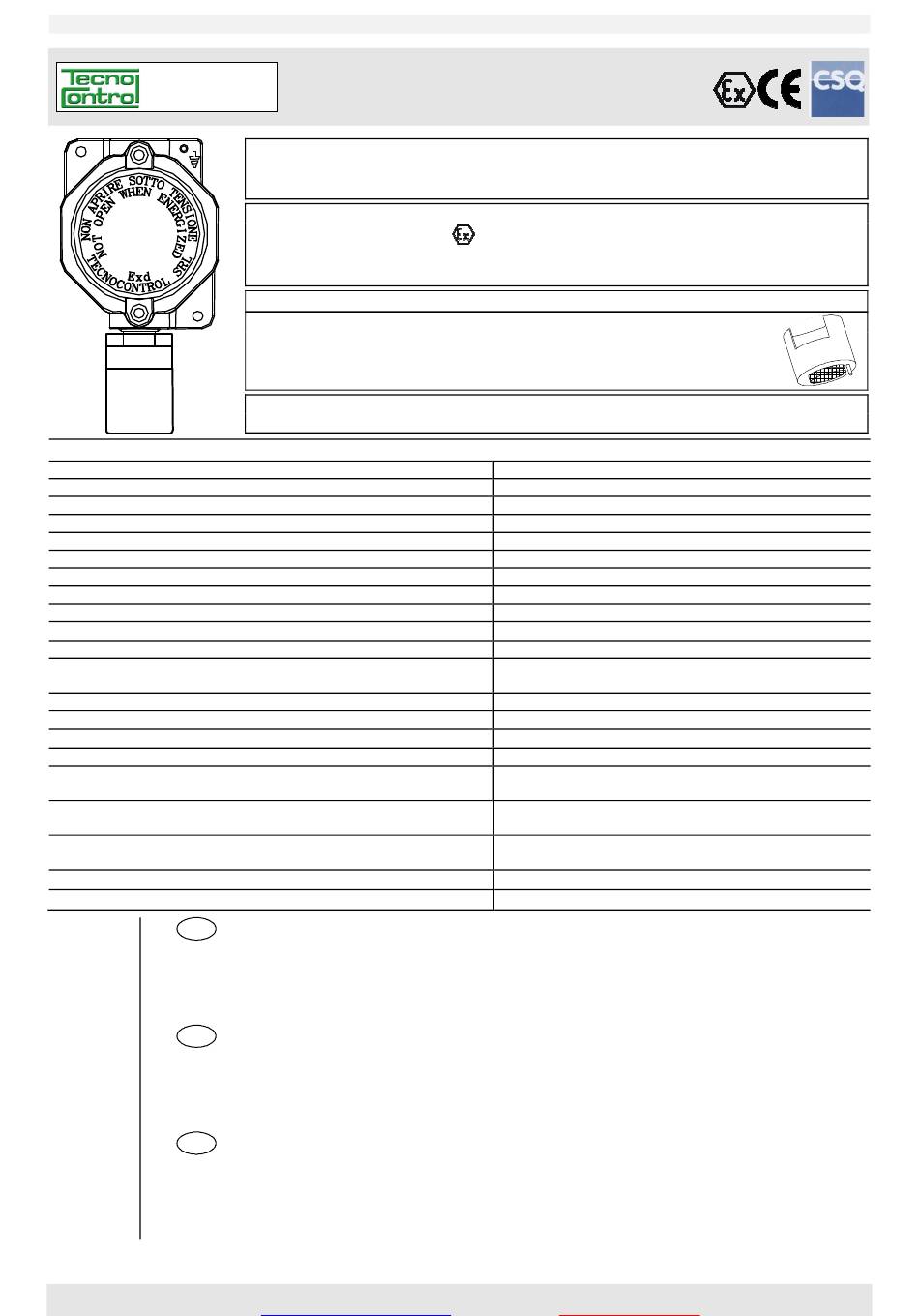

IST-2293.IM01.01
(IST-2293.IM01.01_TS293IM_Gas INF (10.02.2014).docx)
TS293IM
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria / Average Life in air / Vie moyenne en air
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità di zero / Zero Repeatability / Zéro répétitivité
Precisione / Accuracy / Précision
Tempo di Preriscaldo / Warm up time / Temps de préchauffage
Risoluzione / Resolution / résolution
Linearità / Linearity / Linéairite
Intervallo di calibrazione / Calibration interval / Intervalle d'étalonnage
Deriva a lungo termine in aria Long time drift in air / Dérive à long terme en air
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione / Operation Pressure / Pression de fonctionnement
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
DESCRIZIONE........................................................................................................................ 2
NOTE SUI VARI MODELLI ................................................................................................................ 2
FUNZIONAMENTO............................................................................................................................ 2
INSTALLAZIONE .............................................................................................................................. 2
AVVERTENZE................................................................................................................................... 3
VERIFICHE E CALIBRAZIONE ......................................................................................................... 3
DESCRIPTION........................................................................................................................ 4
NOTES ON THE AVAILABLE MODELS ............................................................................................ 4
OPERATIONAL DESCRIPTION ........................................................................................................ 4
INSTALLATION ................................................................................................................................ 5
WARNING ......................................................................................................................................... 5
TEST and CALIBRATION ................................................................................................................. 5
DESCRIPTION........................................................................................................................ 6
MODÈLES ......................................................................................................................................... 6
FONCTIONNEMENT ......................................................................................................................... 6
INSTALLATION ................................................................................................................................ 7
INSTRUCTIONS ................................................................................................................................ 7
VÉRIFICATIONS ET ETALONNAGE ................................................................................................. 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
http:
Istruzione / User's Manual / Manuel d'utilisation
Trasmettitore IR di Gas infiammabili con uscita 4÷20mA

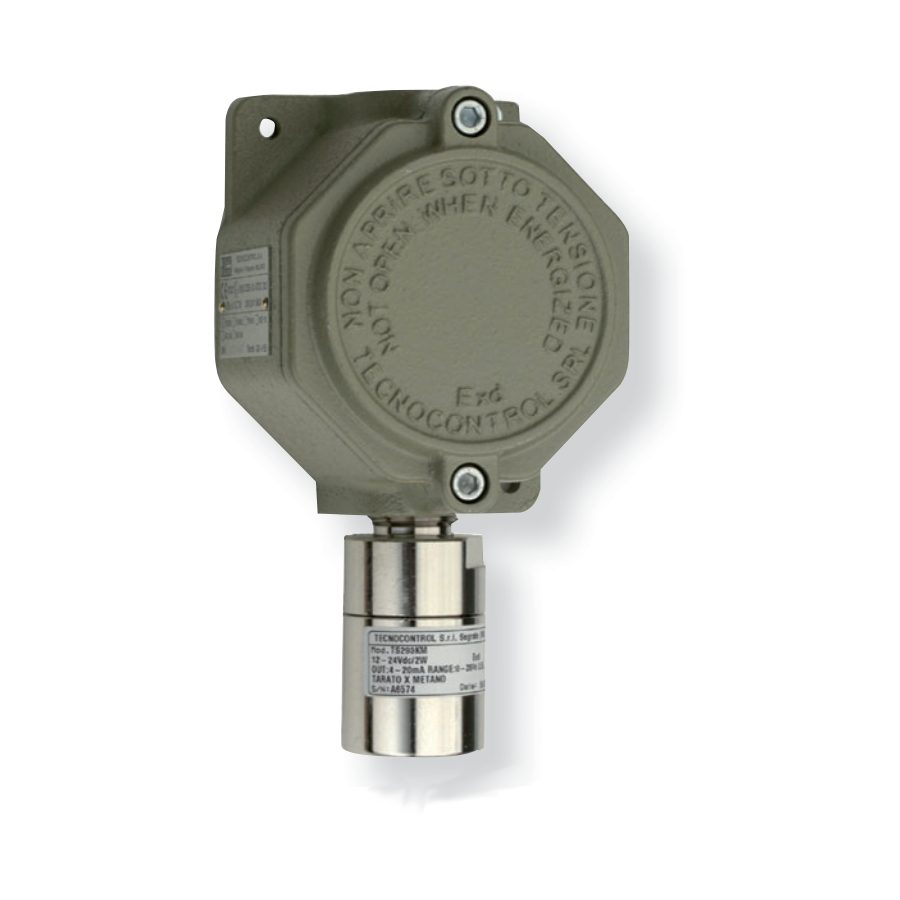

IR Flammable Gas Detector with 4÷20mA output
Sonde IR a transmetteur 4÷20mA pour gaz inflammables
Leggere Attentamente e Conservare quest'Istruzione.
Please read and keep this manual
Lire avec soin et garder la notice d'istruction
Marcatura ATEX / Ex marking / Marquage ATEX
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modele
Calibrato per / Calibrated for / Tarée pour
TS293IM
Metano / Methane / Méthane
TS293IG
GPL / LPG / GPL
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
www.cavagnaindustrie.com
II 2G Ex d IIC T6 Gb
CESI 03 ATEX 323 X
Con Cartuccia Sensore Sostituibile
12÷24Vcc (-10/+15%) 2W / 12÷24Vdc(-10/+15%) 2W
NDIR (Nondispersive Infrared Sensor)
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
MTBF (Sensore / Sensor / Capteur) > 5 anni / years / ans
T
< 50 secondi / seconds / secondes
90
± 3% < 50% LIE / LEL / ± 5% > 50% LIE / LEL
< 60 sec - funzionamento / operational / fonctionnement
< 5 min - a specifiche / Full specification / Stabilité
12 mesi / months / mois
< ± 5 % FS LIE anno / LEL year / LIE/an
-40 ÷ + 80°C / 5 ÷ 95 % RH
non condensata / non condensed / non condensée
-20 ÷ + 55 °C / 10÷90 % RH
non condensata / non condensed / non condensée
190 x 105 x 83 mm / 3 Kg
Tel. +39 02 26922890 - Fax +39 02 2133734
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZS I01M/EX
ZS I01G/EX
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
≤ 1% LIE / LEL
±1% LIE / LEL
± 3% LIE / LEL
(
Consigliato / suggested / conseillé
/
/ an
1 anno
year
700 - 1300 hPa
Pag.1/10
)
Advertisement
Table of Contents
Related Manuals for Tecno Control TS293IM
Summary of Contents for Tecno Control TS293IM
-
Page 1: Table Of Contents
Pag.1/10 IST-2293.IM01.01 (IST-2293.IM01.01_TS293IM_Gas INF (10.02.2014).docx) Trasmettitore IR di Gas infiammabili con uscita 4÷20mA TS293IM IR Flammable Gas Detector with 4÷20mA output Sonde IR a transmetteur 4÷20mA pour gaz inflammables Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction... -
Page 2: Descrizione
Il rilevatore va installato verticale con il sensore rivolto verso il basso. Posizione del TS293IM: va fissato a circa 20-30 cm dal soffitto (il gas Metano è più leggero dell'aria). Posizione del TS293IG: va fissato a circa 20-30 cm dal pavimento (il gas GPL è più pesante dell'aria). -
Page 3: Avvertenze
Kit di Taratura e Bombole con Miscela Aria/Gas (per Calibrazione e Verifica) la miscela da utilizzare è: MODELLO Bombola di Gas Titolato per Taratura FS Codice Bombola TS293IM Metano (CH 2.2% Volume (= 50% LIE) in aria Fornibile a richiesta... -
Page 4: Description
NOTES ON THE AVAILABLE MODELS The above LEL gas values are on compliance with European standards. TS293IM (CH ) is calibrated to detect Methane, a gas lighter than air. Its density as to air is 0.55 and its LEL (Lower Explosive Limit) is 4.4% volume. -
Page 5: Installation
The unit must be positioned vertically with the sensor downwards. Models TS293IM should be fixed at 20-30 cm from the ceiling (Methane is lighter than air). Model TS293IG should be fixed at 20-30 cm from the floor (LPG gas is heavier than air). -
Page 6: Description
Les données LIE des Gaz sous indiqués sont rapportés à la normes Le TS293IM permet de détecter le méthane (CH gaz naturel). Le méthane est un gaz plus léger que l'air. Sa densité relative à l'air est 0,55 et sa LIE, est 4,4% Volume. -
Page 7: Installation
La sonde s’installe verticalement, le capteur vers le bas. Positionnement du TS293IM: il doit être fixé à environ 20-30 cm du plafond, le gaz méthane étant plus léger que l'air. Positionnement du TS293IG: il doit être fixé à environ 20-30 cm du plancher, le gaz GPL étant plus lourd que l'air. -
Page 8: Vérifications Et Etalonnage
Istruzione / User’s Manual / Manuel d’utilisation Pag.8/10 IST-293.IM01.01 VÉRIFICATIONS ET ETALONNAGE Remarque Importante: Toutes les opérations suivantes doivent être exécutées seulement par un person- nel compétent et autorisé, étant donné que durant ces opérations, les sorties relais fonctionneront en pro- voquant l'activation des asservissements qui leurs sont connectés. - Page 9 Aria / Air = 1 50%LIE/LEL TP1/TP2 Output / Sortie Modèle et Gaz détecté Cartouche %vol NOTA / NOTE / REMARQUE %volume TS293IM ZSI01M/EX 0,55 12.0 ↑ Metano / Methane / Méthane TS293IG ZSI01G/EX 2,05 12.0 ↓ Butano / Butane / Butane Densità...
- Page 10 Istruzione / User’s Manual / Manuel d’utilisation Pag.10/10 IST-293.IM01.01 Imbocco Femmina ¾” Gas Conico UNI 6125 ”¾” UNI 6125 Female Gas Conical Thread Centrale rivelazione gas Entrée femelle ¾” Gaz Conique UNI 6125 Gas Central Unit Dip Switch Centrale de détection 1 2 3 4 “S”...
