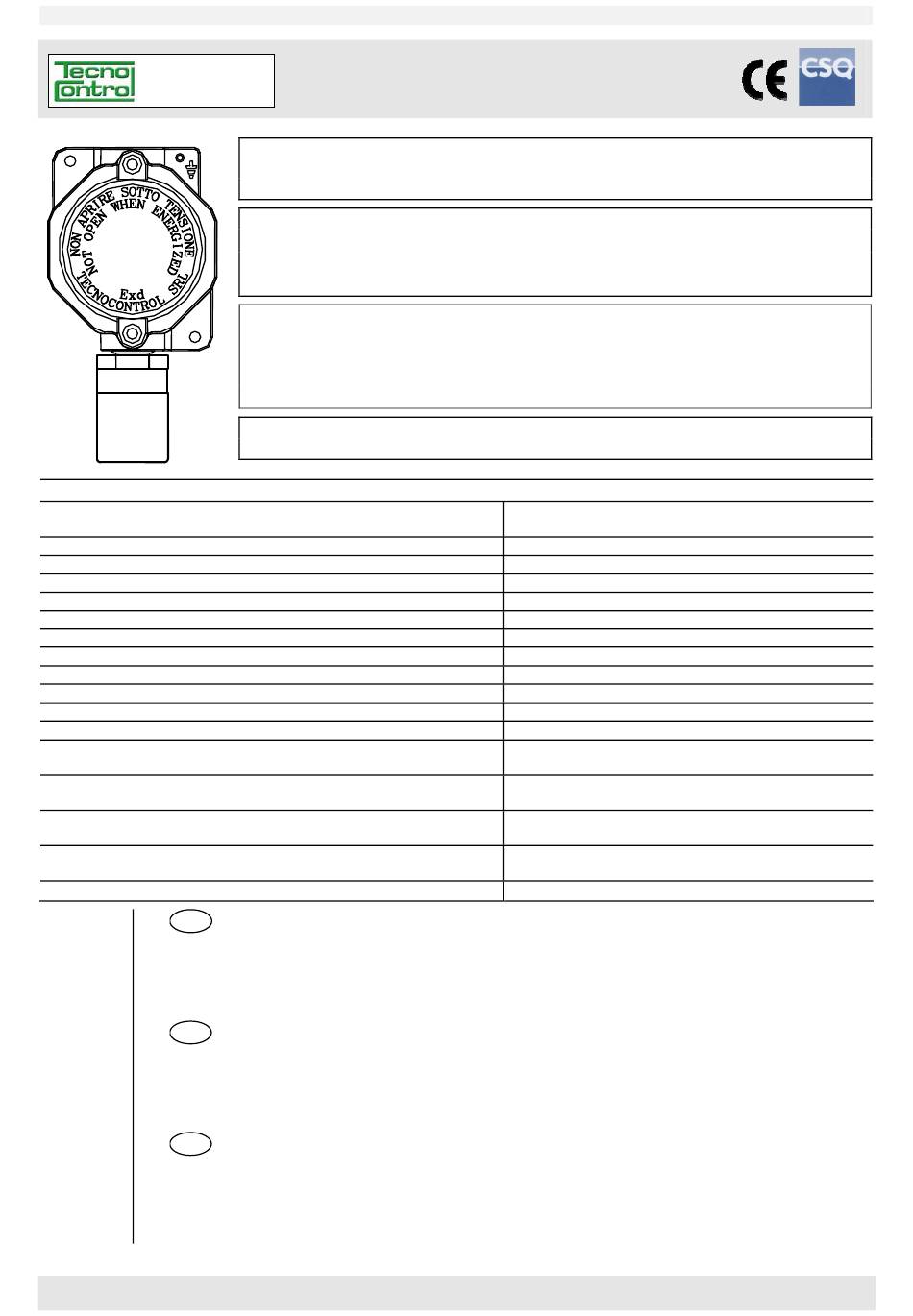

IST-2293.PX03.01
(IST-2293.PX03.01_TS293PX.doc - 15.04.2009)
TS293PX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscita in Corrente / Current Output / Sortie en mA
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
NOTE SUI VARI MODELLI..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
DESCRIPTION ............................................................................................................................ 4
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
MODÈLES............................................................................................................................................... 6
FONCTIONNEMENT .............................................................................................................................. 7
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 7
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation

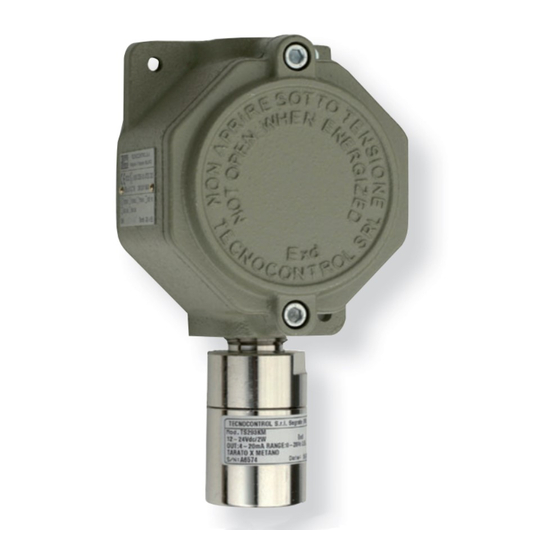

Trasmettitore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Détecteur de gaz inflammables avec sortie 4÷20mA
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Modo di protezione / protection rate / mode de protection
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modele
Calibrato per / Calibrated for / Tarée pour
TS293PE
Acetilene
TS293PX-S
Vedi Tabella 4 / seeTable 4 / Tableau 4
TS293PS
Stirene
Vedi Tabella 5 / seeTable 5 / Tableau 5
TS293PX-H
Con Cartuccia Sensore Sostituibile
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
http:
www.tecnocontrol.it
Please read and keep this manual
II 2G EEx d IIC T6
CESI 03 ATEX 323
/ Acetylene / Acétylène
/ Styrene / Styrène
12÷24Vdc(-10/+15%) 3W / 12÷24Vcc(-10/+15%) 2W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
T
< 60 secondi / seconds / secondes
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 4 % LIE anno / LEL year / LIE/an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP01
ZSP01
ZSP03
ZSP02
12÷24Vcc (-10/+15%) 2W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
5% del segnale / signal
± 10%
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
Atmosferica ±10%
190 x 105 x 83 mm / 1 Kg
Tel. 02/26922890 - Fax 02/2133734
Pag.1/12
Advertisement
Table of Contents
Related Manuals for Tecno Control TS293P Series
Summary of Contents for Tecno Control TS293P Series
-
Page 1: Table Of Contents
Istruzione / User’s Manual / Manuel d’utilisation Pag.1/12 IST-2293.PX03.01 (IST-2293.PX03.01_TS293PX.doc - 15.04.2009) Trasmettitore di Gas infiammabili con uscita 4÷20mA TS293PX Flammable Gas Detector with 4÷20mA output Détecteur de gaz inflammables avec sortie 4÷20mA Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction Modo di protezione / protection rate / mode de protection II 2G EEx d IIC T6... -
Page 2: Idescrizione
Istruzione / User’s Manual / Manuel d’utilisation Pag.2/12 IST-2293.PX03.01 DESCRIZIONE Il TS293P è un trasmettitore (4÷20 mA) di gas infiammabili con sensore catalitico “Pellistor”, utilizzato in sistemi centralizzati d’allarme per laboratori, industrie, e ambienti da proteggere da possibili fughe di gas Metano, GPL, ecc. -
Page 3: Avvertenze
Istruzione / User’s Manual / Manuel d’utilisation Pag.3/12 IST-2293.PX03.01 Il morsetto, (+ - S) è ad innesto, ed è necessario sfilarlo per effettuare i collegamenti. Prestare attenzione nel rein- serirlo dato che è polarizzato. Nota: Il Dip-Switch va posizionato prima d’alimentare l’apparecchio. Se si utilizza l’apparecchio con il Dip-Switch 1 (vedi Tabella su ON, sarà... -
Page 4: Description
Aria, l’uscita in mA dovrà essere circa 7,2 mA (ovvero circa 72 mV su “TESTmA”). DESCRIPTION The TS293P series is a three-wire 4÷20mA transmitter able to detect combustible gases by employing a catalytic Pellistor sensor calibrated up to 100% LEL to different gases and find their best application in centralized alarm systems for laboratories, manufacturing industries and environments to be protected from possible leakage of gas. -
Page 5: Installation
Istruzione / User’s Manual / Manuel d’utilisation Pag.5/12 IST-2293.PX03.01 disconnect and connect the unit, finally try to replace a new “Cartridge Sensor”. If the condition is not change, it will be necessary to replace the unit and/or send it back to the supplier to repair. All LED activate (>24mA output signal): this happens when the “Cartridge Sensor”... -
Page 6: Fdescription
Istruzione / User’s Manual / Manuel d’utilisation Pag.6/12 IST-2293.PX03.01 “CALIBRATION” (Calibration Code: F2, F2, F2, F1, F2, F2): this function allows completely recalibrate the sensor. Important: please, only using a mixture 20%LEL (0.88%v/v) Methane in Air (20.9% Oxygen) Warning: to guarantee that no errors of elaboration happen, the rare possibility exists that during the Calibration the yellow LED switch off every 8 seconds, in this case interrupt the procedure, switch off and witch on the instrument and repeat the Calibration. -
Page 7: Fonctionnement
Istruzione / User’s Manual / Manuel d’utilisation Pag.7/12 IST-2293.PX03.01 FONCTIONNEMENT ( Remarque: les LEDs ne sont pas visibles lorsque le boîtier est clos Le capteur catalytique Pellistor est peu sensible aux variations d'humidité et température. L'étalonnage est effec- tué pour le gaz à détecter, mais en même temps l’on peut détecter d’autres gaz inflammables présents dans la même pièce. -
Page 8: Vérifications Et Etalonnage
Istruzione / User’s Manual / Manuel d’utilisation Pag.8/12 IST-2293.PX03.01 ATTENTION: Considérer qu'en milieux particulièrement pollués ou avec des vapeurs de substances inflammables (présence de solvants), la vie utile du capteur peut se réduire considérablement. Quelques substances causent une réduction permanente de sensibilité, éviter que le capteur vienne au contact avec des vapeurs de Silicone, présent en peintures et colles, Tétra éthyle de Plomb ou phosphates. - Page 9 Istruzione / User’s Manual / Manuel d’utilisation Pag.9/12 IST-2293.PX03.01 Tabella 1 / Table 1 / Tableau 1 Sezione Cavo Resistenza Cavo La max distanza, cui può essere installato La max distanza, cui può essere installato [Singolo Conduttore] ogni rivelatore dall'alimentatore a 12Vcc ogni rivelatore dall'alimentatore a 24Vcc Cable Size Cable Resistance...
- Page 10 Istruzione / User’s Manual / Manuel d’utilisation Pag.10/12 IST-2293.PX03.01 Tabella 4 / Table 4 / Tableau 4 “ZS P02” Cartuccia Sensore / Cartridge Sensor /Cartouche Capteur TESTmA Uscita Densità / Density / Densi- Modello e Gas Rilevato 20%LIE/LEL (TP1/TP2) Output /LEL “K”...
- Page 11 Istruzione / User’s Manual / Manuel d’utilisation Pag.11/12 IST-2293.PX03.01 Metilcicloesano / Methylcyclohexane 2,25 1,15 3,38 ↓ 0,23 110,4 11,04 Metilesano / Methylhexane 2,09 1,20 3,40 ↓ 0,24 104,0 10,40 Metiletilchetone (Butanone) / Butanone (MEK) 2,31 1,80 2,48 ↓ 0,36 110,4 11,04 Metilidrazina / Methylhydrazine 2,07...
- Page 12 Istruzione / User’s Manual / Manuel d’utilisation Pag.12/12 IST-2293.PX03.01 Imbocco Femmina ¾” Gas Conico UNI 6125 ”¾” UNI 6125 Female Gas Conical Thread Centrale rivelazione gas Entrée femelle ¾” Gaz Conique UNI 6125 Gas Central Unit Dip Switch Centrale de détection 1 2 3 4 “S”...
