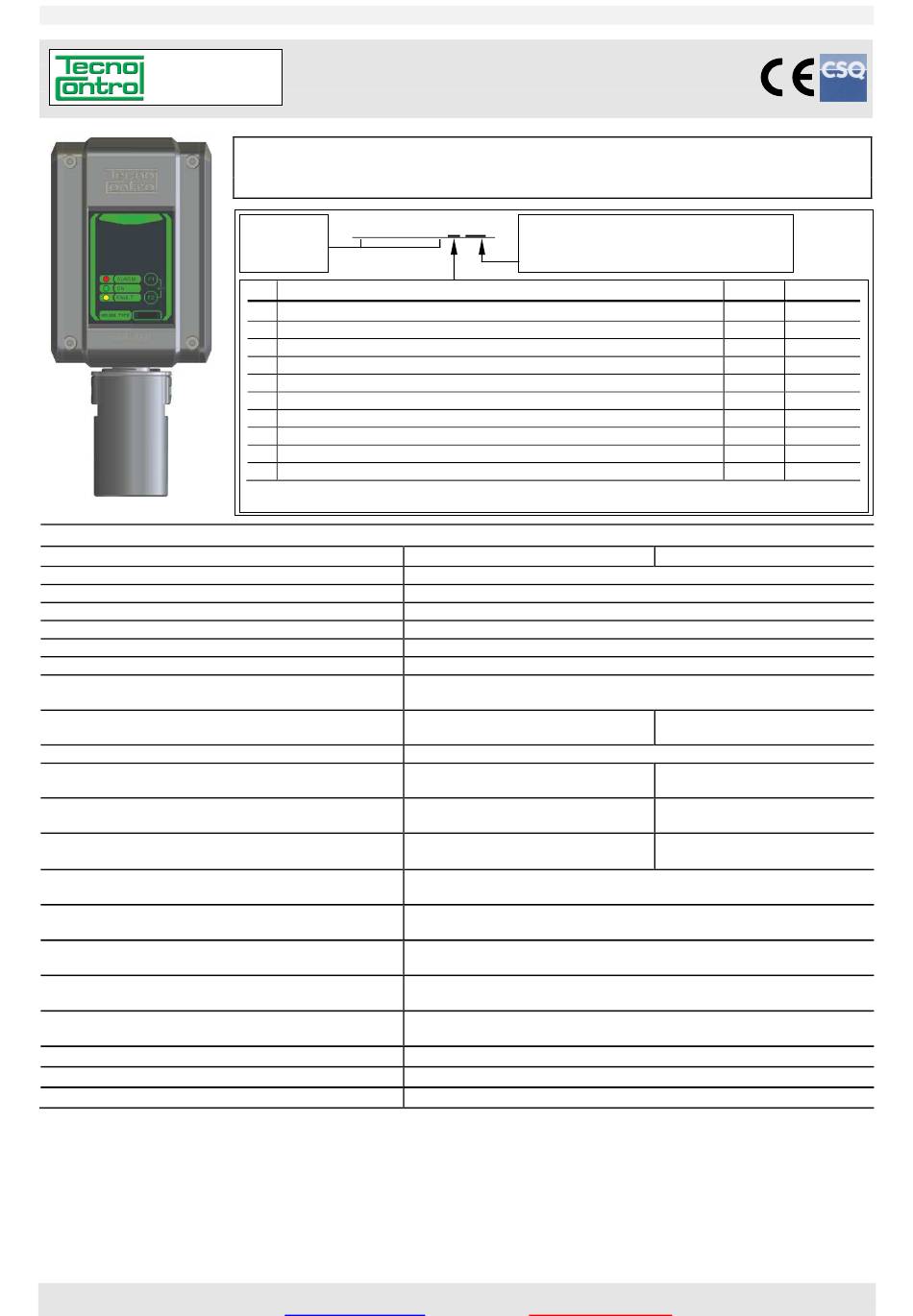

IST-2282.IF01.01
(IST-2282.IF01.01_TS282IFn (24.01.2018).docx)
TS282IF
TS 282
IF1-H
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
(n) Tipo di refrigerante / Refrigerant type / Tipe de réfrigérant
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Vita media in aria / Average Life in air / Vie moyenne en air
Tempo di risposta / Response Time / Temps de réponse
Tempo di Preriscaldo / Warm up time / Temps de préchauffage
Ripetibilità / Repeatability / répétitivité
Risoluzione / Resolution / résolution
Linearità / Linearity / Linéairite
Deriva di zero a lungo termine in aria /
Long time zero drift in air / Dérive du zéro à long terme en air
Deriva di span a lungo termine in aria /
Long time span drift in air / Dérive du span à long terme en air
dipendenza dalla temperatura / dependance from temperature
/ la dépendance de la température
dipendenza dalla pressione / dependance from pressure
/ la dépendance de la pression.
Tempo massimo di immagazzinamento /
Max Storage Time / Temps maximum de stockage
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity /
Température et hygrométrie de fonctionnement
Pressione / Operation Pressure / Pression de fonctionnement
Grado di protezione / IP Code / Indice de protection
Dimensioni - Peso / Size- Weight / Dimensions du boîtier-poids
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation

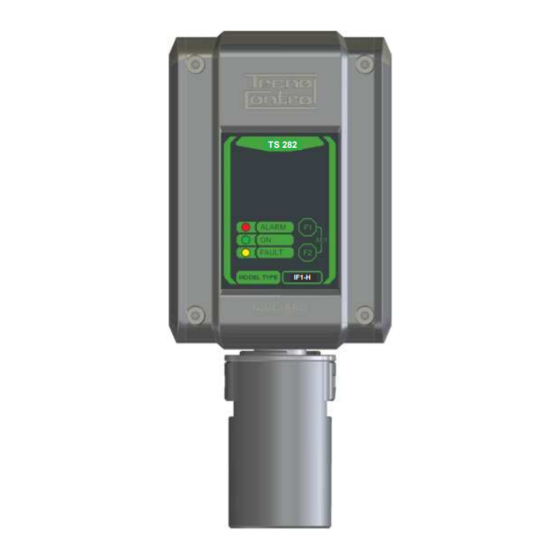

Rilevatore Infrarosso di gas refrigeranti con uscita 4÷20mA
Infrared Refrigerants gas detector with 4÷20mA output
Détecteur infrarouges de gaz réfrigérants avec sortie 4÷20mA
Leggere Attentamente e Conservare quest'Istruzione.
Please read and keep this manual
Lire avec soin et garder la notice d'istruction
Modello
TS282 IF n -H
Model
Modele
n
Tipo di refrigerante / Refrigerant type / Type de réfrigérant
1
R134a
(C
H
F
) Tetraflouroroetano / Tetrafluoroethane
2
2
4
2
R404a
R125/143a/134a – 44(±2)%/52(±1)%/4(±2)%
3
R407c
R32/125/134a – 23(±2)%/25(±2)%/52(±2)%
4
R410a
R32/125 – 50(+0.5-1.5)%/50(+1.5-0.5)%
5
R507a
R125/134a - 50%/50%
6
R22
(CHClF
) Clorodifluorometano / Chlorodifluoromethane
2
7
R123
(C
HF
Cl
) Diclorotrifluoroetano / Dichlorotrifluoroethane
2
3
2
8
R125
(C
HF
) Pentafluoroetano / Pentafluoroethane
2
5
9
R407a
R32/125/134a – 20(±2)%/40(±2)%/40(±2)%
10 R1234yf (C
H
F
) Tetrafluoropropene / Tetrafluoropropene
3
2
4
HFC (idrofluorocarburo/Hydrofluorocarbon), HCFC (idroclorofluorocarburo/Hydrochlorofluorocarbon)
HFO (idrofluoroolefina/Hydrofluoroolefin)
http:
www.tecnocontrol.it
Fondo Scala / Full Scale / Fond d'échelle
-H
= 1000 ppm
None = 2000 ppm
1, 2, 3, 5, 6, 7, 8, 9, 10
12÷24Vcc (-10/+15%) 2W / 12÷24Vdc (-10/+15%) 2W
NDIR (Non Dispersive Infrared Sensor)
4 ÷ 20 mA lineare / linear / linéaire (MAX 23,2mA)
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
MTBF (Sensore / Sensor / Capteur) > 5 anni / years / ans
T
≈ 90 secondi / seconds / secondes
90
< 1 min - Funzionamento / Operational / Fonctionnement
4 ore/hours /heures - a specifiche / Full specification / Stabilité
≤ ±1% FS
Fondo Scala / Full Scale / fond d'échelle
≤ ±2%FS
Fondo Scala / Full Scale / Fond d'échelle
< ± 2 % FS anno / year / an
< ± 2 % FS anno / year / an
ZERO: ≤ ±0.2% - SPAN ≤ ±0.4%
Fondo Scala/°C / Full Scale/°C / fond d'échelle/°C
SPAN ≤ ±0.2% (valore / value / valeur) per / for / pour hPa
1 anno
-25 ÷ +60°C / 0÷95 % RH
non condensata / non condensed / non condensée
-20 ÷ +40 °C / 0÷95 % RH
non condensata / non condensed / non condensée
800 – 1200 hPa
238 x 106 x 75 mm / 450g
Tel. +39 02 26922890 - Fax +39 02 2133734
e-mail:
info@tecnocontrol.it
# CAS
Tipo/Type
811-97-2 HFC
HFC
HFC
HFC
HFC
75-45-6
HCFC
306-83-2 HCFC
354-33-6 HFC
HFC
754-12-1 HFO
4
≤ ±2% FS
Fondo Scala / Full Scale / fond d'échelle
1 ppm
≤ ±4%FS
Fondo Scala / Full Scale / Fond d'échelle
< ± 4 % FS anno year / an
< ± 4 % FS anno / year / an
/
year / an
IP40
Pag.1/9
Advertisement
Table of Contents
Related Manuals for Tecno Control TS282IF
Summary of Contents for Tecno Control TS282IF
- Page 1 Istruzione / User’s Manual / Manuel d’utilisation Pag.1/9 IST-2282.IF01.01 (IST-2282.IF01.01_TS282IFn (24.01.2018).docx) Rilevatore Infrarosso di gas refrigeranti con uscita 4÷20mA TS282IF Infrared Refrigerants gas detector with 4÷20mA output Détecteur infrarouges de gaz réfrigérants avec sortie 4÷20mA Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction...
-
Page 2: Table Of Contents
L’apparecchio è costituito da una custodia che contiene il circuito elettronico e il morsetto di collegamento. Il sen- sore infrarosso è all’interno del portasensore (NON APRIBILE), posto nella parte inferiore della custodia. I TS282IF hanno un segnale d’uscita (S) 4÷20mA lineare con Fondo Scala di 1000 (TS282IFn-H) o di 2000 (TS282IFn) ppm del gas refrigerante misurato (vedi a pag.1). -
Page 3: Avvertenze
Posizione del TS282IF: si consideri che gli alocarburi sono gas più pesanti dell’aria. Generalmente il rivelatore va fissato a 20-30 cm dal pavimento, ma occorre valutare accuratamente l’ambiente in cui va inserito al fine di avere la rilevazione migliore. -
Page 4: Description
Sensore Infrarosso. DESCRIPTION The TS282IF series is a gas detector for refrigerant gases (halocarbons) with a NDIR – Non Dispersive Infrared Sen- sor, calibrated for the specific gas detected, with excellent selectivity towards the other HFC gases... -
Page 5: Installation
/ or irreparably damage the sensor. TS282IF positioning: Consider that halocarbons are gas heavier than air. Usually it should be fixed at 20-30cm from the floor. Please, carefully evaluate the condition of the environment in order to have the best detection. -
Page 6: Description
(non-ouverture), placé dans la partie inférieure du boîtier, est logée le capteur infrarouge. Le TS282IF est un transmetteur sur 3 fils possédant un signal de sortie S 4÷20 mA avec fond d’échelle à 1000 (TS282IFn-H) ou 2000 (TS282IFn) ppm, du gaz réfrigérant mesuré... - Page 7 / ou endommager irrémédiablement le capteur. Positionnement du TS282IF: on considère les halocarburés comme étant plus lourd que l'air et généralement la sonde doit être fixée à environ 20-30 cm du plancher mais il convient toutefois d’évaluer soigneusement l’ambiance dans laquelle elle doit être installée afin d’obtenir la meilleure détection.
-
Page 8: Avertissements
Istruzione / User’s Manual / Manuel d’utilisation Pag.8/9 IST-2282.IF01.01 AVERTISSEMENTS La vie utile du capteur est en moyenne de 5 ans. Au terme de cette période, indiqué par le clignotement de la led jaune chaque 3 secondes, il est nécessaire de substituer le capteur infrarouge. IMPORTANT: le capteur infrarouge fonctionne également dans les ambiances carencées en oxygène et ne soit pas endommagé... - Page 9 Istruzione / User’s Manual / Manuel d’utilisation Pag.9/9 IST-2282.IF01.01 Tabella 1 / Table 1 / Tableau 1 Sezione Cavo Resistenza Cavo La max distanza, cui può essere installato La max distanza, cui può essere installato [Singolo Conduttore] ogni rivelatore dall'alimentatore a 12Vcc ogni rivelatore dall'alimentatore a 24Vcc Cable Size Cable Resistance...
