IST-2292.KM02.01/A
(IST-2292.KM02.01-A_TS292K.doc)

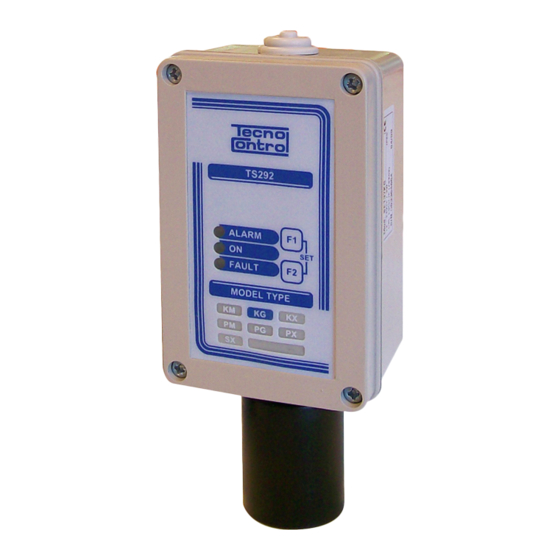

TS292K
TS292
ALARM
F1
ON
SET
FAULT
F2
F2
MODEL TYPE
KM
KG
KX
PM
PG
PX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscita / Output / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite echelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta T
/ Response Time T
90
Ripetibilità / Repeatability / Répétibilité
Precisione / Accuracy / Precision
Deriva a lungo termine / Long time drift / Dérive à long terme
Temp./umidità di immagazzinamento
Storage Temp-Humidity / Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp. and Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Vibrazioni e Urti / Vibration and Shocks / Vibrations et chocs
Grado di protezione / IP Code / Indice de protection
Dimensioni / Size / Dimensions du boîtier
NOTE SUI VARI MODELLI..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
DESCRIPTION ............................................................................................................................ 4
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
MODÈLES............................................................................................................................................... 6
FONCTIONNEMENT .............................................................................................................................. 6
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 7
VÉRIFICATIONS È ETALONNAGE........................................................................................................ 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Trasmettitore di Gas infiammabili con 4÷20mA
Flammable Gas Detector with 4÷20mA output
Détecteur de gaz inflammables avec sortie 4÷20mA
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Modello / Model / Modele
Calibrato per / Calibrated for / Tarée pour
TS292KM
Metano / Methane / Méthane
GPL / LPG / GPL
TS292KG
TS292KI
Idrogeno / Hydrogen / Hydrogène
Benzina / Petrol / Essence
TS292KB
Con Cartuccia Sensore Sostituibile
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
/ Temps de réponse T
90
http:
www.tecnocontrol.it
Please read and keep this manual
12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W
Catalitico / Catalytic / Catalytique
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
< 60 secondi / seconds / secondes
90
< ± 4 % LIE anno / LEL year / LIE an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
0,35 mm
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSK02
ZSK02
ZSK02
ZSK04
12÷24Vcc (-10/+15%) 2W
0 ÷ 20 % LIE / LEL
35 % LIE / LEL (32mA)
5 anni / years / ans
≤ 5% del segnale / signal
± 10 %
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
Atmosferica ±10%
10-50-10 Hz / ≤ 0,5J
IP65
190 x 105 x 83 mm
Tel. 02/26922890 - Fax 02/2133734
Pag.1/10
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tecno Control TS292KM
Summary of Contents for Tecno Control TS292KM
-
Page 1: Table Of Contents
Lire avec soin et garder la notice d’istruction TS292 Modello / Model / Modele Calibrato per / Calibrated for / Tarée pour Cartuccia/Cartridge/Cartouche ALARM FAULT ZSK02 TS292KM Metano / Methane / Méthane MODEL TYPE GPL / LPG / GPL ZSK02 TS292KG TS292KI Idrogeno / Hydrogen / Hydrogène... -
Page 2: Idescrizione
Posizione del TS292KG: va fissato a circa 20-30 cm dal pavimento (il gas GPL è più pesante dell'aria). Posizione del TS292KM: va fissato a circa 20-30 cm dal soffitto (il gas Metano è più leggero dell'aria). Posizione del TS292KI: va fissato a circa 20-30 cm dal soffitto (il gas Idrogeno è molto più leggero dell'aria). -
Page 3: Avvertenze
Istruzione / User’s Manual / Manuel d’utilisation Pag.3/10 IST-2292.KM02.01/A Va utilizzato un cavo schermato a 3 conduttori. La calza va collegata a massa dal lato Centrale. Il morsetto, (+ - S) è ad innesto, ed è necessario sfilarlo per effettuare i collegamenti. Prestare attenzione nel rein- serirlo dato che è... -
Page 4: Gb Description
NOTES ON THE AVAILABLE MODELS The above Gas value is on compliance with EN61779-1. TS292KM (Methane CH ) is calibrated to detect Methane, a gas lighter than air. Its density as to air is 0.55 and its LEL (Lower Explosive Limit) is 4.4%v/v (%volume). -
Page 5: Installation
Model TS292KG positioning: it should be fixed at 20-30 cm from the floor (LPG gas is heavier than air). Model TS292KM positioning: it should be fixed at 20-30 cm from the ceiling (Methane gas is lighter than air). Model TS292KI positioning: it should be fixed at 30-40 cm cm from the floor (Hydrogen gas is heavier than air). -
Page 6: Fdescription
MODÈLES Les données LIE des Gaz sous indiqués sont rapportés à la norme EN 61779-1. Le TS292KM permet de détecter le méthane (CH gaz naturel). Le méthane est un gaz plus léger que l'air. Sa densité relative à l'air est 0,55 et sa LIE, est 4,4%v/v, exprimé en % Volume. -
Page 7: Installation
Positionnement du TS292KM: il doit être fixé à environ 20-30 cm du plafond le gaz méthane étant plus léger que l'air. Positionnement du TS292KG: il doit être fixé à environ 20-30 cm du plancher, le gaz GPL étant plus lourd que l'air. -
Page 8: Vérifications È Etalonnage
Istruzione / User’s Manual / Manuel d’utilisation Pag.8/10 IST-2292.KM02.01/A de sensibilité sont les halogènes, l'hydrogène sulfuré, le chlore, les hydrocarbures chlorés, trichloréthylène ou tétra- chlorures de carbone. Après une brève période en air propre, le capteur reprend son fonctionnement normal. VÉRIFICATIONS È... - Page 9 Cartridge Sensor Model and detected Gas %v/v NOTA / NOTE / REMARQUE (1)) Cartouche Capteur Modèle et Gaz détecté TS292KM Metano / Methane / Méthane ZS K01 0,55 ↑ 0,88 TS292KG Butano / Butane / Butane ZS K01 ↓ 0,28...
- Page 10 Istruzione / User’s Manual / Manuel d’utilisation Pag.10/10 IST-2292.KM02.01/A Centrale rivelazione gas Gas Central Unit Dip Switch Centrale de détection 1 2 3 4 “S” Uscita 4÷20 mA 4÷20 mA Output / Sortie en 4÷20 mA Test Uscita Output Test Sortie Test 40÷200mV +/- (12÷24Vdc)
