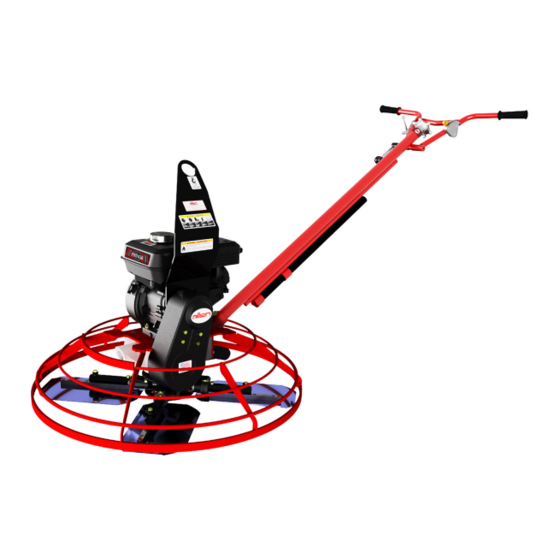

W A L K - B E H I N D T R O W E L S
PRO WALK-BEHIND
PARTS & DECALS
MANUAL
Man ual Par t #: 06 835 0P | Re vi si on : B
Languag e: E n g lish | O r igin a l In stru cti on s

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRO WALK-BEHIND and is the answer not in the manual?

Questions and answers

Summary of Contents for allen PRO WALK-BEHIND

  • Page 1 W A L K - B E H I N D T R O W E L S PRO WALK-BEHIND PARTS & DECALS MANUAL Man ual Par t #: 06 835 0P | Re vi si on : B Languag e: E n g lish | O r igin a l In stru cti on s...
  • Page 2 No part of this manual may be reproduced or transmitted in any form or by any means, electronics or mechanical, for any purpose, without the express written permission of Allen Engineering Corporation (AEC). AEC assumes no responsibility or liability for any errors or inaccuracies that may appear in this manual.
  • Page 3: Table Of Contents

    Table of Contents Sect No. Title Page Parts ............. . . 5 Factory Service Information .
  • Page 4 Customer Notes Page 4 068350P...
  • Page 5: Parts

    SECTION 1 PARTS SECTION 1 PARTS 068350P Page 5...
  • Page 6: Factory Service Information

    Factory Service Information SECTION 1 PARTS This section contains the illustrated drawings and parts list for help in identifying and/or ordering replacement parts for your machine. Follow the instructions in the front section of this manual “Ordering Parts” when ordering replacement parts to insure prompt and accurate delivery.
  • Page 7: Replacement Part Procedure

    Replacement Part Procedures SECTION 1 PARTS We recommend AEC quality replacement parts, available from the AEC Customer Service Department or your nearest AEC Dealer. Part numbers are subject to change without notice. Part numbers might be different outside of the United States of America.
  • Page 8: Trowel Kit, Fine Pitch Handle

    Trowel Kit, Fine Pitch Handle, Illustration & SECTION 1 Parts List (068344) PARTS ITEM PART NO. DESCRIPTION 067600 PT, 436P, BASIC DUAL-FUEL WITH COMBO BLADES 068342 HANDLE, TROWEL, DUAL-FUEL, FINE PITCH Page 8 068350P...
  • Page 9: Trowel Kit, Rapid Pitch Handle

    Trowel Kit, Rapid Pitch Handle, Illustration SECTION 1 & Parts List (068345) PARTS ITEM PART NO. DESCRIPTION 067600 PT, 436P, BASIC DUAL-FUEL WITH COMBO BLADES 070300 HANDLE, TROWEL, DUAL-FUEL, RAPID PITCH 068350P Page 9...
  • Page 10: Handle, Fine Pitch

    Handle, Fine Pitch, Illustration SECTION 1 PARTS 12 13 See page 25 for Safety Switch (8) Assembly Page 10 068350P...
  • Page 11 Handle, Fine Pitch, Parts List SECTION 1 PARTS ITEM PART NO. DESCRIPTION 068342 HANDLE, DUAL-FUEL, FINE PITCH ASSEMBLY 010005 FASTENER, HHCS 1/4-20 X 1-1/2 GR 8 010089 FASTENER, LOCK WASHER, 1/4” 010075 FASTENER, HHCS 1/2-13 X 3 GR 8 011238 FASTENER, NUT HEX NYLOK 1/2-13 068346 THROTTLE AND CABLE ASSEMBLY FOR DUAL-FUEL WALK-BEHIND...
  • Page 12: Handle, Positive Pitch

    Handle, Positive Pitch, Illustration SECTION 1 PARTS 11 12 See page 25 for Safety Switch Assembly See page14 for Positive Pitch Adjustment Assembly Page 12 068350P...
  • Page 13 Handle, Positive Pitch, Parts List SECTION 1 PARTS ITEM PART NO. DESCRIPTION 068343 HANDLE, DUAL-FUEL, POSITIVE PITCH ASSEMBLY 010002 FASTENER, HHCS, 1/4”-20 X 3/4” 010005 FASTENER, HHCS, 1/4”-20 X 1-1/2” GRADE 8 010075 FASTENER, HHCS, 1/2”-13 X 3”, GRADE 8 010081 FASTENER, FLAT WASHER, 1/4”...
  • Page 14: Positive Pitch Assembly

    Positive Pitch Assembly, Illustration SECTION 1 PARTS Page 14 068350P...
  • Page 15 Positive Pitch Assembly, Parts List SECTION 1 PARTS ITEM PART # DESCRIPTION 010002 FASTENER, BOLT - HHCS 1/4-20 X 3/4 010018 FASTENER, BOLT - HHCS 5/16-18 X 1/2 GRADE 5 010002 FASTENER, BOLT - HHCS, 1/4”-20 X 3/4”, GRADE 8 010081 FASTENER, FLAT WASHER -1/4 010089...
  • Page 16: Handle, Rapid Pitch

    Handle, Rapid Pitch, Illustration SECTION 4 PARTS See page 25 for Safety Switch (8) Assembly Page 16 064634...
  • Page 17 065058 CABLE, PITCH CONTROL 015752 BLOCK, CABLE SUPPORT 015753 PULLEY, CABLE 015754 PIN, 3/8” X 1-3/8, CABLE PULLEY 067306 DECAL, ALLEN 059146 FASTENER, NUT, M8 Item #14 Detail ITEM PART NO. DESCRIPTION 066639 ASSEMBLY, PITCH HANDLE, POSITIVE PITCH PARTS LIST 066628 ROLL PIN, 3/16”...
  • Page 18: Gear Box Assembly

    Gear Box Assembly, Illustration SECTION 1 PARTS Torque to 22 ft.lbs. Torque to 12 ft.lbs. Torque to 12 ft.lbs. Grease this area for re-assembly only Page 18 068350P...
  • Page 19 PART # DESCRIPTION 015202 STANDARD GEAR BOX ASSEMBLY 001003 GREASE, MOBILITH SCH220 .094 048299 OIL, ALLEN ENGINEERING GEARBOX .757/LT 010498 PLUG, 3/8 NPT BI SQ HD PIPE 010513 FITTING, 1/4-28 NPT STR GREASE 012953 PLUG, 3/4 NPTF BI SQ HD PIPE...
  • Page 20: Power Unit, Ring Weldment

    Power Unit, Ring Weldment, SECTION 1 Illustration & Parts List PARTS ITEM PART NO. 010004 FSTN 010081 FSTN 010083 FSTN 010091 FSTN 010102 FSTN 010464 FAST 015202 GEAR 015674 FSTN 017264 YOKE 029671 FSTN 049771 PLATE 055609 TANK 055770 CLAM 055773 PROP 067434...
  • Page 21: Drive Assembly

    Drive Assembly, Illustration SECTION 1 & Parts List PARTS PARTS ITEM PART NO. 010019 FSTN, HHCS 5/16"-1 010083 FSTN, FLAT WASHE 010090 FSTN, LOCK WASH 010091 FSTN, LOCK WASH 010102 FSTN, NUT HEX 3/8 010273 KEY, 3/16" SQ X 2" 010464 FASTENER, NUT, 3/ 015202...
  • Page 22: 436 Spider Assembly

    436 Spider, Illustration & Parts List SECTION 1 PARTS ITEM PART NO. DESCRIPTION 015893 436 SPIDER ASSEMBLY 012990 FSTN, CABLT 3/8-16 X 1-1/4” 015682 WASHER, 3/8 EXT TOOTH LOCK 015683 BOLT, 3/8-16 X 7/8 DOG PT HEX HD CAP 015684 FSTN, NUT HEX JAM 3/8-16 015686 FSTN, SQHSS 3/8-16 X 1...
  • Page 23: Blades, Trowel 436

    Blades, Trowel 436, SECTION 1 Illustration & Parts List PARTS ITEM PART NO. DESCRIPTION 015690 WASHER, RETAINING FOR TROWELS 015693 PLUG, PLASTIC CAP EC12 015694 PLUG W-1, RED PLASTIC, TAPERED 016095V BLADE, TROWEL, COMBO, 8 X 14 038984 BLADE BAR, 436 TROWEL BLADE 036386 RIVET, TROWEL BLADE, 13/16 015692...
  • Page 24: Propane Regulator / Hose Assembly

    Propane Regulator / SECTION 1 Hose Assembly, Illustration PARTS ITEM PART NO. DESCRIPTION 067606 REGULATOR / HOSE ASSEMBLY KIT (NOT AVAILABLE AS INDIVIDUAL PIECES) Page 24 068350P...
  • Page 25: Safety Switch Assembly

    Safety Switch Assembly, SECTION 1 Illustration & Parts List PARTS ITEM PART NO. DESCRIPTION 018409 SAFETY SWITCH ASSEMBLY 013370 FASTENER, RHMS 10-32 X 3/8 013704 FASTENER, WASHER, LOCK EXT STAR 8-32 016137 TERMINAL, #10 14-16 GA RING 018264 INSULATOR RUBBER SAFETY SWITCH 018267 CLIP CONTACT - PT SAFETY SWITCH 018324...
  • Page 26: Decals

    SECTION 2 DECALS SECTION 2 DECALS Page 26 068350P...
  • Page 27: Decals - Front

    Decals - Front SECTION 2 (Kit #: 067318) DECALS PROPANE WARNING PART #: 067320 068350P Page 27...
  • Page 28: Decals - Right

    Decals - Right SECTION 2 (Kit #: 067318) DECALS LIFTING HOOK PART #: 067322 AEC INFO / WARRANTY PART #: 067319 BRAND DECAL PART #: 067319 ALLEN GLOBE PART #: 056341 Page 28 068350P...
  • Page 29: Decals - Left

    Decals - Left SECTION 2 (Kit #: 067318) DECALS GEARBOX OIL / SPIDER GREASE PART #: 067323 068350P Page 29...
  • Page 30: Decals - Handle

    Decals - Handle SECTION 2 (Kit #: 067318) DECALS WALKER HANDLE PART #: 067306 Page 30 068350P...
  • Page 31: Revision Detail

    Revision Detail MANUAL REVISION DETAIL REVISION # REVISION DATE REVISION REFERENCE # REVISION BY 06/18 Initial Release 04/20 MN 20-005 03/22 Updated Covers 068350P Page 31...
  • Page 32 AEC FACTORY & HEADQUARTERS 8 1 9 S . 5 T H S T R E E T P A R A G O U L D , A R K A N S A S 7 2 4 5 0 8 7 0 .
