ESCALADE Prince EVOLUTION Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. ESCALADE Manuals
  4. Sports & Outdoors
  5. Prince EVOLUTION
  6. Assembly instructions manual

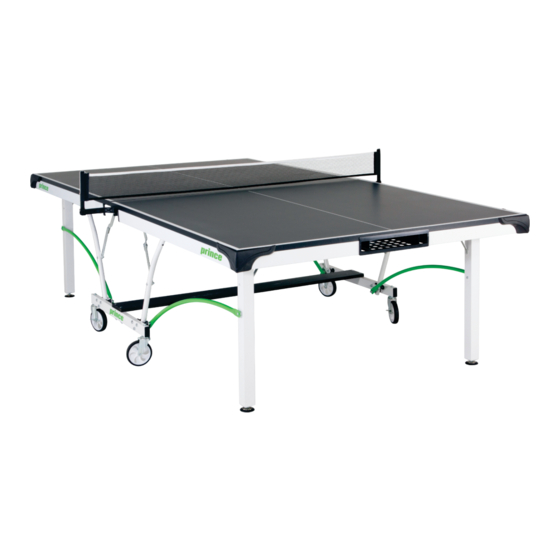

ESCALADE Prince EVOLUTION Assembly Instructions Manual

Table tennis table
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Please Do Not Return This
Product to the Store!
Contact Escalade® Sports customer service department at:
Phone: 1-866-873-3528 Toll-Free!
Fax: 1-866-873-3533 Toll-Free!
E-mail: customerservice@escaladesports.com
Escalade® Sports products may be manufactured and/or licensed under the following patents.
6120397, 5816957, 5769744, 5119741, 4911085, 4717157, D460140, D420563, 8414431
Additional patents may be pending. One or more of the listed patents and/or pending patents may cover specific product.
" E V O L U T I O N "
T A B L E T E N N I S T A B L E
MODEL NO.
T8860
2L-4240-01
Ó
2015 Escalade Sports

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Prince EVOLUTION and is the answer not in the manual?

Questions and answers

Related Manuals for ESCALADE Prince EVOLUTION

Summary of Contents for ESCALADE Prince EVOLUTION

  • Page 1 Phone: 1-866-873-3528 Toll-Free! Fax: 1-866-873-3533 Toll-Free! E-mail: customerservice@escaladesports.com 2L-4240-01 Escalade® Sports products may be manufactured and/or licensed under the following patents. 6120397, 5816957, 5769744, 5119741, 4911085, 4717157, D460140, D420563, 8414431 Ó 2015 Escalade Sports Additional patents may be pending. One or more of the listed patents and/or pending patents may cover specific product.
  • Page 2 TECHNICAL ASSISTANCE PO Box 889 ON-LINE PARTS REQUESTS FREQUENTLY ASKED QUESTIONS ADDITIONAL ESCALADE ® SPORTS PRODUCT INFORMATION Evansville, IN 47706 Prince (tm) is a trademark of Prince Sports, LLC. 2L-4240-01 © 2015 Prince Sports, LLC. Ó 2015 Escalade Sports www.princetennis.com...

  • Page 3: Hardware Identifier

    Sorting your hardware ahead of time will speed up assembly time. Sort all your hardware now so it will be NOTE: ready before you start assembly. HARDWARE IDENTIFIER #10-24 X 1/2 Phillips 1/4-20 Nyloc 3/8-16 x 3 1/2 Hex Head Bolt Pan Head Screw Locknut (Qty.

  • Page 4: Hardware Needed

    HARDWARE NEEDED On the top of each page you will find a picture of the NOTE: Hardware Needed (to scale) along with the Quantity, Having a second person sort hardware and hold parts will speed up assembly time Key# and Description. You can lay the hardware on 3/8 Push Nut and make it easier to assemble your table.

  • Page 5: Front View

    HARDWARE NEEDED 3/8-16 X 2 3/4 Hex Head Bolt 3/8-16 Locknut (Qty. 8) (Qty. 8) 2. Lay Support Plates (#43) on Caster Beam (#8) to line up holes, the distance between middle holes to side holes is different, see Front View of Figure 2. Attach Stop Spools (#12) and Support Plates (#43) to side of Caster Beam without logo with Bolts (#13) and Nuts (#28) but DO NOT tighten completely yet this will be done in a later step.
  • Page 6 HARDWARE NEEDED CAUTION READ AND FOLLOW ALL ASSEMBLY, OPERATING, AND 1/4-20 X 3 1/4 Carriage Bolt SAFETY INSTRUCTIONS CAREFULLY. AT LEAST TWO (2) ADULTS ARE NEEDED TO PUT THIS TABLE TOGETHER! (Qty. 4) 1/4-20 Wing Nut (Qty. 4) 3. Attach Wood Bottom Board (#15) to Caster Beam Assemblies (#8) as shown in Figure 3.

  • Page 7: Top View

    HARDWARE NEEDED 3/8-16 x 3 1/2 Hex Head Bolt 3/8-16 (Qty. 4) Locknut 3/4" Long Spacer 3/8" Plastic (Qty. 4) (Qty. 4) Washer (Qty. 8) 4. Attach Strut Tubes (#17) and Linkages (#16) to Caster Beam Assemblies (#8) as shown in Figure 4. a) Loosen Bolts (#13) and Nuts (#28) so that Strut Tube (#17) can fit between Support Plate (#43) and Caster Beam (#8) as shown in the Top View and Figure 4.
  • Page 8 NOTICE NOTICE WHEN ASSEMBLING TABLE, IT IS EXTREMELY IMPORTANT THAT THE U-CLIPS (#22) BE TURNED IF USING AN ELECTRIC SCREWDRIVER PLEASE SET AT LOW TORQUE AND USE CAUTION AS SHOWN HERE. IF U-CLIPS ARE TURNED INCORRECTLY, YOU WILL DO IRREPARABLE DAMAGE BECAUSE YOU COULD OVER-TIGHTEN THE HARDWARE AND STRIP SCREW IN WOOD TO YOUR TABLE WHEN YOU ATTEMPT TO OPEN IT TO THE PLAYING POSITION.
  • Page 9 HARDWARE NEEDED NOTICE IF USING AN ELECTRIC SCREWDRIVER PLEASE SET AT LOW TORQUE AND USE CAUTION BECAUSE YOU COULD OVER-TIGHTEN THE #8 X 9/16 Screw HARDWARE AND STRIP SCREW IN WOOD DOING IRREPARABLE (Qty. 28) DAMAGE TO THE TABLE. DO NOT OVER TIGHTEN SCREWS! 10.
  • Page 10 Note: You Will Need one hinge in position A and one in position C for the next page. Hinges If you want to see a video on how to rotate hinges go to: NOTE: http://www.escaladesports.com/customer-service/instruction-videos are universal and can be rotated into either position A or C. See Figure 7A. Scan with your Smartphone/Tablet: 1.
  • Page 11 HARDWARE NEEDED NOTICE IF USING AN ELECTRIC SCREWDRIVER PLEASE SET AT LOW TORQUE AND USE CAUTION BECAUSE YOU COULD OVER-TIGHTEN THE HARDWARE AND STRIP SCREWS IN WOOD #8 X 9/16 Screw DOING IRREPARABLE DAMAGE TO THE TABLE. DO NOT OVER TIGHTEN SCREWS! (Qty.
  • Page 12 HARDWARE NEEDED 1/4" Plastic #10-24 X 1/2 Phillips #10-24 Washer #8 X 9/16 Screw Pan Head Screw 1/4-20 X 2 3/4 Hex Head Bolt 1/4-20 Nyloc Locknut Locknut (Qty. 4) (Qty. 2) (Qty. 2) (Qty. 6) (Qty. 2) (Qty. 2) 12.
  • Page 13 HARDWARE NEEDED 14. Lay out Rails (#2, #3, & #4) around edges of table top and add Vinyl End Caps (#45 & 46) to ends of Left and Right Side rails. See Figure 10. #8 X 9/16 Screw (Qty. 24) 15.
  • Page 14 HARDWARE NEEDED 16. Line up holes in Storage Tray with Indentations in table top and attach it to the bottom of the table with four (#5) screws as shown in Figure 11 and Detail L. #8 X 9/16 Screw (Qty. 10) 17.
  • Page 15 DO NOT OPEN THE TABLE TO PLAYING POSITION AT LEAST TWO (2) ADULTS ARE NEEDED TO UNTIL BOTH TOPS ARE INSTALLED! DO NOT LEAVE COMPLETE THE REST OF THIS ASSEMBLY! WHEN TABLE STANDING UNATTENDED. IT COULD BE ASSEMBLING TOPS TO BASE, HANDLE TOP KNOCKED OVER CAUSING SERIOUS BODILY INJURY ASSEMBLIES BY GRASPING ONLY THE TOPS OR PROPERTY DAMAGE.
  • Page 16 HARDWARE NEEDED #8 X 9/16 1/4-20 X 2 3/4 Hex Head Bolt Screw 1/4-20 Locknut 3/8" Long Spacer (Qty. 2) (Qty. 2) (Qty. 2) (Qty. 2) 20. Secure U-support tube (#21) to Strut Tubes (#17) with two Screws (#5) as shown in Figure 13. Align holes in U-support with holes in Strut Tubes and thread screw (#5) into hole in Strut Tube (#17).
  • Page 17 HARDWARE NEEDED DO NOT OPEN THE TABLE TO PLAYING POSITION UNTIL BOTH TOPS ARE INSTALLED! DO NOT LEAVE TABLE STANDING UNATTENDED. IT COULD BE 1/4-20 X 1 1/2 Phillips 1/4" Plastic KNOCKED OVER CAUSING SERIOUS 1/4-20 Locknut Truss Head Screw Washer BODILY INJURY OR PROPERTY DAMAGE.

  • Page 18: Playback Position

    OPENING AND CLOSING INSTRUCTIONS CAUTION EXERCISE CAUTION IN OPENING/CLOSING TABLE. SMALL CHILDREN, OR CHILDREN NOT PROPERLY INSTRUCTED IN ITS USE, MUST NOT BE ALLOWED TO OPEN/CLOSE TABLE. IMPROPER HANDLING AND MISUSE CAN RESULT IN SERIOUS INJURY OR DAMAGE. DO NOT CLIMB, STAND, OR JUMP ON TABLE. MOISTURE AND CONDENSATION WILL DAMAGE PLAYING SURFACE OF THIS TABLE.
  • Page 19 by firmly gripping the vertical net post within height adjustment slot 3. Storage Caution: To prevent damage to the net system and/or table top, the post assembly must be pivoted toward side of table before lifting table tops to storage position. Loosen knob and pivot net post toward table side as far as it will go.
  • Page 20 Replacement Parts List for Model Number T8860 Key# Part # Description Qty. 1” BLACK TOP ONLY 4A-5536-00 2 ½” SIDE RAIL - RIGHT HAND 2S-6869-24 2S-6869-25 2 1/2” SIDE RAIL - LEFT HAND 2S-4670-14 END RAIL #8 X 9/16 SHEET METAL SCREW 1B-4082-99 U-SUPPORT CLIP (PLASTIC) 3M-6273-00...
  • Page 21 *PARTS LIST ON PREVIOUS PAGE. 43 28...

  • Page 22: One-Year Limited Warranty

    IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE ABOVE ONE (1) YEAR WARRANTY PERIOD. ESCALADE® SPORTS SHALL NOT BE LIABLE FOR LOSS OF USE OF THE PRODUCT OR OTHER CONSEQUENTIAL OR INCIDENTAL COSTS, EXPENSES OR DAMAGES INCURRED BY THE CONSUMER OF ANY OTHER USE.

  • Page 23: Número De Modelo

    Fax:1-866-873-3533 ¡Sin costo alguno! E-mail:tabletennis@escaladesports.com 2L-4240-01 Los productos Escalade® Sports se pueden fabricar y/o producir bajo las siguientes patentes. 6120397, 5816957, 5769744, 5119741, 4911085, 4717157, D460140, D420563, 8414431 2015 Escalade Sports Puede haber patentes en trámite. Una o más patentes mencionadas y/o en trámite pueden cubrir productos específicos.
  • Page 24 Guarde estas instrucciones y el recibo de pago en el caso de que tenga que contactar al fabricante para partes de remplazo. Por favor no regrese este producto a la tienda! Contacte al departamento de servicio al cliente de Escalade® Sports: Teléfono: 1-866-873-3528 ¡Sin costo alguno!
  • Page 25 Separando sus tuercas y tornillos antes de empezar reducirá el tiempo de instalación. Separe las NOTA: partes ahora para que este listo antes de empezar la instalación. IDENTIFICADOR DE TORNILLOS #10-24 X 1/2 1/4-20 Tuerca 3/8-16 x 3 1/2 Tornillo de Cabeza Hexagonal Tornillo Phillips de Seguridad (Cant.
  • Page 26 NECESITA: En la parte superior de cada página encontrará un dibujo del las NOTA: tuercas y tornillos necesarios (a escala) junto con la cantidad, Teniendo un ayudante para detener y ordernar las partes al igual que las tuercas número de clave y descripción. Puede colocar las partes sobre el CONSEJOS DE 3/8 Contratuerca y tornillos reducira el tiempo de intalacion.

  • Page 27: Vista Frontal

    NECESITA: 3/8-16 X 2 3/4 Tornillo 3/8-16 Tuerca (Cant. 8) (Cant. 8) 2. Coloque las placas de soporte (#43) en el Carril (#8) para alinear los orificios, la distancia entre los orificios centrales de los orificios laterales es diferente, vea la Figura 2 y la Vista Frontal. Coloque los Carretes (#12) y las Placas de Soporte (#43) del lado del Carril sin el logotipo, con los Tornillos (#13) y las Tuercas (#28) pero NO los apriete completamente.
  • Page 28 NECESITA: PRECAUCIÓN: LEA Y SIGA TODAS LAS INSTRUCCIONES DEL ENSAMBLADO, LAS OPERACIONES Y LAS INSTRUCCIONES 1/4-20 X 3 1/4 Tornillo de Carruaje DE SEGURIDAD. POR LO MENOS SE REQUIERE DE DOS (2) (Cant. 4) ADULTOS PARA ENSAMBLAR LA MESA! 1/4-20 Tuerca de Mariposa (Cant.
  • Page 29 NECESITA: 3/8-16 x 3 1/2 Tornillo 3/8-16 (Cant. 4) Tuerca 3/4" Separador 3/8" Rondana de (Cant. 4) (Cant. 4) Plástico (Cant. 8) 4. Una los Tubos Estructurales (#17) y los Tubos Conectores (#16) a los Carriles con Llantas (#8) como están mostrados en la Figura 4. a) Si es necesario afloje los Tornillos (#13) y las Tuercas (#28) para que el Tubo Estructural (#17) pueda caber entre la Placa de Soporte (#43) y Carril con Llantas (#8) como esta mostrado en la Vista de arriba y la Figura 4.
  • Page 30 CUANDO ENSAMBLE LA MESA, ES EXTREMADAMENTE IMPORTANTE QUE NECESITA: TODAS LAS ABRAZADERAS EN “U” (#22) ESTÉN PUESTAS COMO ESTÁN AVISO MOSTRADAS ABAJO. SI LAS ABRAZADERAS EN “U” ESTÁN COLOCADAS INCORRECTAMENTE, USTED LE OCASIONARA DAÑOS IRREPARABLES A SU MESA CUANDO TRATE DE ABRIRLA EN LA POSICIÓN DE JUEGO. #8-32 X 1 1/4 #8 X 9/16 Tornillo Tornillo para Lamina...
  • Page 31 NECESITA: AVISO SI USA UN DESTORNILLADOR ELÉCTRICO, DEBE USARLO EN POTENCIA BAJA Y TENER MUCHO CUIDADO DE NO AJUSTAR EN EXCESO YA QUE #8 X 9/16 Tornillo DAÑARÍA LA MESA CON LOS TORNILLOS, Y LE CAUSARÍA DAÑOS IRREPARABLES. NO SOBRE APRIETE LOS TORNILLOS! (Cant.
  • Page 32 Necesitará una bisagra en la posición A, y una en la posición C. Las bisagras Si desea ver un vídeo para ver como girar las bisagras vaya a: NOTA: http://www.escaladesports.com/customer-service/instruction-videos son universales y pueden rotarse en posición A o C. Ver Figura 7A. O escanear con su teléfono inteligente 1.
  • Page 33 NECESITA: AVISO SI USA UN DESTORNILLADOR ELÉCTRICO, DEBE USARLO EN POTENCIA BAJA Y TENER #8 X 9/16 Tornillo MUCHO CUIDADO DE NO AJUSTAR EN EXCESO YA QUE DAÑARÍA LA MESA CON LOS TORNILLOS, Y LE CAUSARÍA DAÑOS IRREPARABLES. NO SOBRE APRIETE LOS TORNILLOS! (Cant.
  • Page 34 NECESITA: 1/4" Rondana #10-24 Tuerca #10-24 X 1/2 1/4-20 Plastico #8 X 9/16 Tornillo 1/4-20 X 2 3/4 Tornillo de Cabeza Hexagonal de Seguridad Tuerca de Seguridad Tornillo Phillips (Cant. 4) (Cant. 2) (Cant. 6) (Cant. 2) (Cant. 2) (Cant. 2) 12.
  • Page 35 NECESITA: 14. Coloque los Rieles (#2, #3, #4) en los bordes del tablero y coloque las Tapas del Riel (#45 y #46) en los extremos de los rieles (#2 y #3). Vea la Figura 10. #8 X 9/16 Tornillo (Cant. 24) 15.
  • Page 36 NECESITA: 16. Alinee los orificios de la charola con los orificios de guía del tablero, atornillela con cuatro tornillos (#5). Vea la Figura 11 y Detalle L. #8 X 9/16 Tornillo 17. Coloque los Protectores de Esquinas (#40) a la mesa usando un (Cant.
  • Page 37 ADVERTENCIA: ADVERTENCIA: NO ABRA LA MESA EN LA POSICIÓN DE JUEGO, POR LO MENOS SE REQUIEREN DOS (2) ADULTOS HASTA QUE AMBAS MITADES DE LA MESA ESTÉN PARA TERMINAR EL RESTO DEL ENSAMBLADO! INSTALADAS NO DEJE LA MESA LEVANTADA SOLA. CUANDO ENSAMBLE LOS TABLEROS A LA BASE, PODRÍA CAERSE SOBRE ALGUIEN CAUSANDO MUEVA EL TABLERO SOSTENIENDOLO ÚNICAMENTE...
  • Page 38 NECESITA: #8 X 9/16 1/4-20 X 2 3/4 Tornillo Tornillo 1/4-20 Tuerca 3/8" Separador (Cant. 2) (Cant. 2) (Cant. 2) (Cant. 2) 20. Atornille el Tubo del Soporte-U (#21) a los Tubos Estructurales (#17) con los dos Tornillos ADVERTENCIA: (#5) como se muestra en Figura 13. Alinie los orificios de los tubos de Soporte-U con los Tubos Estructurales e inserte los Tornillos (#5) en los orificios de los Tubos Estructurales NO ABRA LA MESA EN LA POSICIÓN (#17).
  • Page 39 NECESITA: ADVERTENCIA: NO ABRA LA MESA EN LA POSICIÓN DE JUEGO, HASTA QUE AMBAS MITADES DE LA MESA ESTÉN INSTALADAS DEJE LA MESA LEVANTADA SOLA. 1/4-20 X 1 1/2 PODRÍA CAERSE SOBRE ALGUIEN 1/4" Rondana Tornillo Phillips 1/4-20 Tuerca CAUSANDO HERIDAS SERIAS Ó DAÑO de Plástico DE PROPIEDAD.
  • Page 40 INSTRUCCIONES PARA ABRIR Y CERRAR PRECAUCIÓN: PONGA ATENCIÓN AL ABRIR Y AL CERRAR LA MESA. MENORES DE EDAD QUE NO SABEN EL USO APROPIADO DE LAS INSTRUCCIONES NO SE LES DEBE PERMITIR ABRIR Y CERRAR LA MESA. EL MANEJO O USO INCORRECTO DE LA MESA PUEDE CAUSAR LESIONES GRAVES O DAÑOS MATERIALES.
  • Page 41 2. Ajustes A - Ajuste la tensión general de la red aflojando levemente la manija y DESCRIPCION DEL moviendo el soporte. Ajuste suavemente la manija. El soporte deberá estar en escuadra con la mesa cuando haya llegado al tope. (Ver SISTEMA DE RED Descripción del sistema de red) B - Ajuste la tensión de la cuerda con la cadena de cuentas a cada...
  • Page 42 Lista de partes para el modelo T8860 Núm de Descripción Cant. Núm de Parte Ref. 4A-5536-00 TABLERO NEGRO DE 1” (SIN ENSAMBLAR) 2S-6869-24 RIEL DE 2 1/2” - MANO DERECHA 2S-6869-25 RIEL DE 2 1/2” - MANO IZQUIERDA 2S-4670-14 RIEL DEL EXTREMO 1B-4082-99 #8 X 9/16 TORNILLO PARA LAMINA DE METAL 3M-6273-00...
  • Page 43 *LISTA DE PARTES EN LA PAGINA ANTERIOR. 43 28...

  • Page 44: Garantía Limitada Por Un Año

    O por correo electrónico a: tabletennis@escaladesports.com Fuera de los gastos de envío, no se impondrá cargo alguno por la reparación o reemplazo de los productos en garantía. ESCALADE® SPORTS recomienda asegurar los Productos por su valor antes del envío. LIMITACIÓN DE LA GARANTÍA: TODA GARANTÍA ORIGINADA EN ESTA VENTA, INCLUYENDO EN FORMA NO TAXATIVA, LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN Y APTITUD PARA UN FIN ESPECÍFICO, TENDRÁ...
