Cadre de fixation
supérieur
Pièces de recouvrement
supérieures
Pièces de recouvrement
inférieures
Cadre de fixation
inférieur

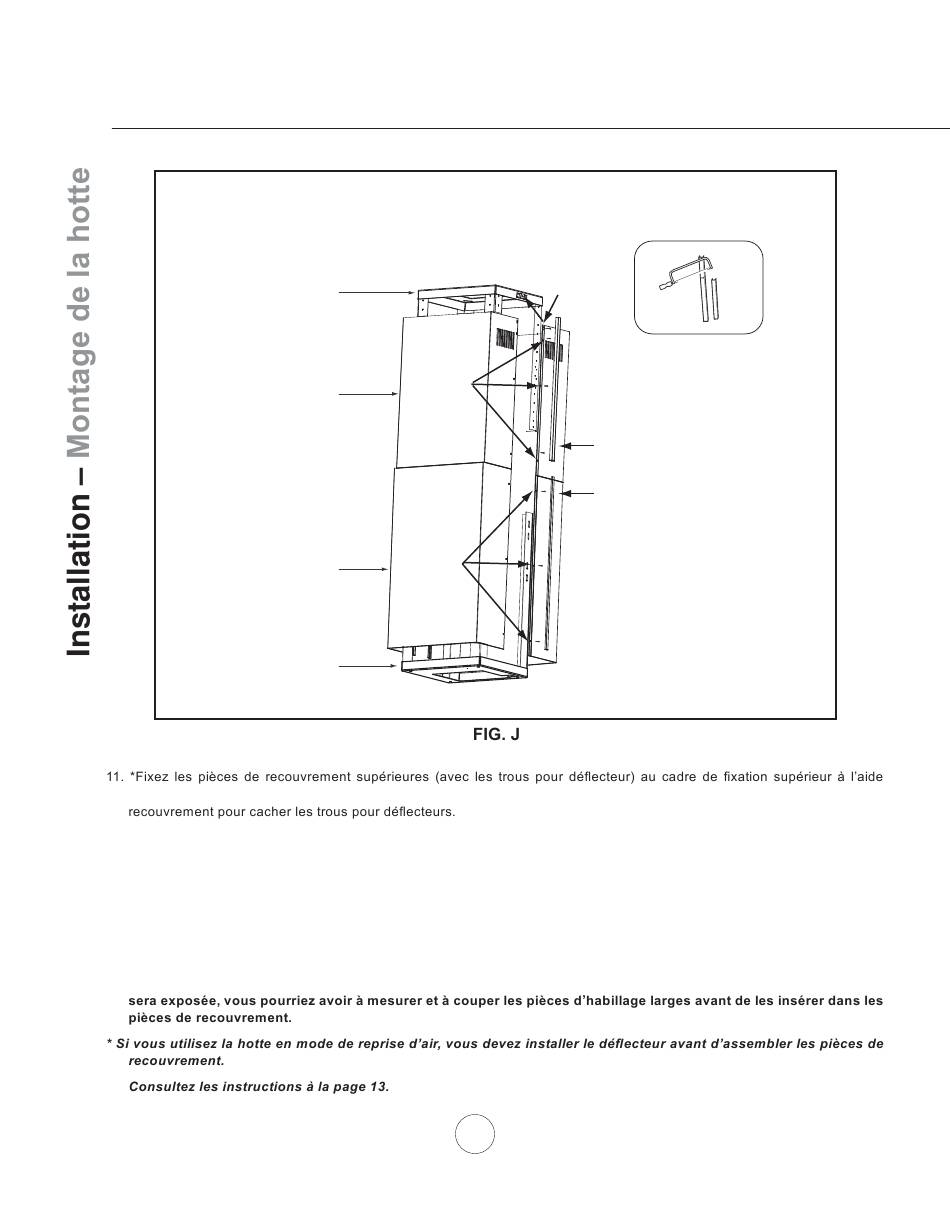

de deux vis M4 x 8 (FIG. J#1). Note : Si vous utilisez la hotte en mode avec conduit, vous pouvez inverser les pièces de
12. Assemblez les pièces de recouvrements supérieures à l'aide de trois vis M3 x 6 par côté (FIG. J#2). Les ouvertures à vis
plus grandes devraient chevaucher les plus petits trous.
13. Assemblez les pièces de recouvrements inférieures à l'aide de trois vis M3 x 6 par côté. Les pièces de recouvrements
inférieures reposeront sur la partie supérieure du boîtier de la hotte (FIG. J#3).
14. Insérez les deux pièces d'habillage minces dans les fentes de gauche et de droite des pièces de recouvrement inférieures
(une de chaque côté) (FIG. J#4).
15. Insérez les deux pièces d'habillage larges dans les fentes de gauche et de droite des pièces de recouvrement supérieures
(une de chaque côté) (FIG. J#5). Note : Puisqu'une moins grande partie des pièces de recouvrement supérieures
www.zephyronline.com
d'habillage au besoin
1
2
5
Pièce d'habillage large (haut)
4
Pièce d'habillage mince (bas)
3
12
Coupez la pièce
