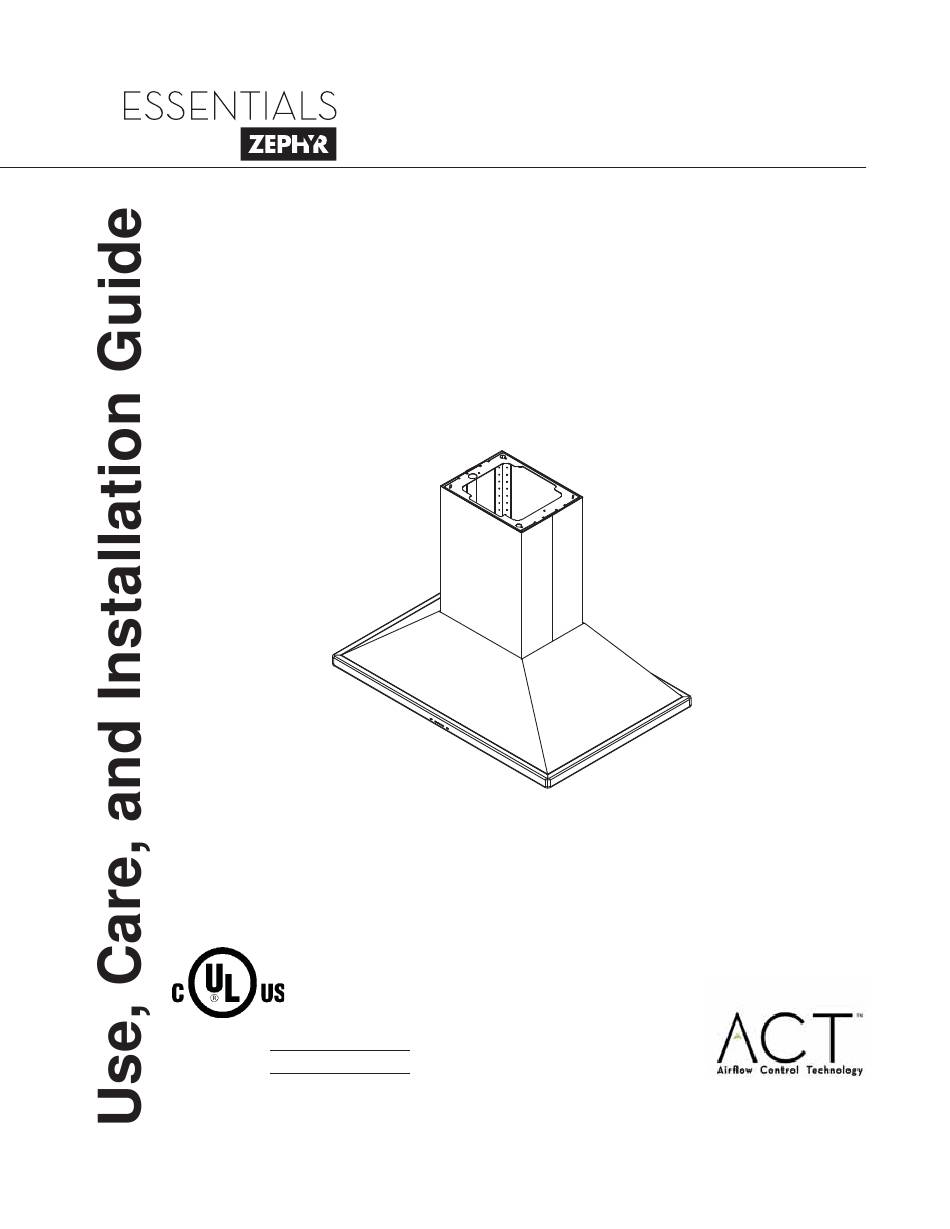

- Page 1 Siena Pro Island ZSL-E42BS ZSL-E48BS Model number: Serial Number: JAN17.0101 © Zephyr Ventilation LLC.
- Page 2 www.zephyronline.com...
- Page 3 SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ducting Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options ......................Mounting the Hood 9-10 ............. FEATURES & CONTROLS ICON Touch Controls ........11 MAINTENANCE ................ACT CONVERSION ..............FAN CURVE DIAGRAMS 14-15 ............
-
Page 4: To Reduce The Risk Of Fire Electric Shock, Or Injury To Persons, Observe The Following
www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a. -
Page 5: Operation
WARNING TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK. CAUTION attics, crawl spaces or garages. Not for use over an outdoor grill. OPERATION and loose clothing. The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation, maintenance and suitable use of the product. -
Page 6: Hardware Package Contents
www.zephyronline.com MODELS: ZSL-E42BS, ZSL-E48BS PARTS SUPPLIED (2) Top Duct Covers (1) Top Support Frame (1) Bottom Support Frame (2) Bottom Duct Covers (1) 10” round collar w/ damper (1) Collar Adaptor (1) Hood Body (2) 9W Brite Strip™ LED (2) Baffle Filters (ZSL-E48BS x 3) Front of Hood Cut-Out Shaded Area... - Page 7 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3- 1/ 4” x 10” 1 Ft. 3- 1/ 4” x 10” 5 Ft. Rect., Rect. to straight 6” round transition 6”, 7”, 8”, 10” 1 Ft.
-
Page 8: Damage - Shipment/Installation
www.zephyronline.com ALWAYS, when possible, reduce the number of transitions and turns. If a long duct run is required, increase duct size from 10” to 12”. If turns or transitions are required: Install as far away from duct opening and as far apart between the two transitions as possible. - Page 9 WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside, unless using the recirculating option. Use single wall rigid metal ductwork only. Some Ducting Options Roof Pitch w/ Flashing &...
- Page 10 www.zephyronline.com 11 15/16” 15 11/16” STANDARD min. - 32 1/2” max. - 48 1/2” Z1C-01SL 6” min. - 49” max. - 81” 28” 41 7/8” , 47 7/8” SIDE FRONT 13 1/16” 6 3/4” 5/8” 9 15/16” 12 5/8” 6 5/8” AC K/O FRONT 1”...
- Page 11 CAUTION: At least two installers are required due to the weight and size of the hood. Bottom Support Frame Top Support Frame (secures to top of blower housing) back Key Holes Ceiling Joists Wood Blocking Top Support Frame front - facing controls FIG.
- Page 12 www.zephyronline.com Top Support Frame Top Duct Covers Bottom Duct Covers Bottom Support Frame FIG. D FIG. E WARNING: Electrical wiring must be done by a qualified person(s) in accordance with all applicable codes and standards. This range hood must be properly grounded.
- Page 13 Power / Delay Off Adjust 5 Speed Levels Lights On/Dim/Off Display (speed level, delay off, filter clean/change) 1 POWER / DELAY OFF BUTTON Power Button Function Button will turn power on and off for entire hood (fan and lights). - Hood will remember the last speed and light level it was turned off at. (Example: Press Button to turn off hood when on fan speed 4 and high lights.
-
Page 14: Surface Maintenance
www.zephyronline.com SURFACE MAINTENANCE: Clean the hood surface periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent or steel wool/scouring pads which will scratch and damage surface. For heavier soil use liquid degreaser. After cleaning it is recommended that you use non-abrasive stainless steel polish/cleaners, to polish and buff out the stainless luster and grain. - Page 15 Some local codes limit the maximum amount of CFM a range hood can move. ACT allows you to control the maximum blower CFM of select Zephyr Ventilation range hoods without the need for expensive make up air kits. codes for CFM restrictions. By default the maximum blower CFM is set to 1200.
- Page 16 www.zephyronline.com Blower Fan Curve Model: ZSL AC Input: 120V, 60Hz Outlet Diameter: 10in 2.80 2.70 2.60 2.50 2.40 2.30 2.20 2.10 2.00 1.90 1.80 1.70 1.60 1.50 1.40 1.30 1.20 1.10 1.00 0.90 0.80 0.70 0.60 0.50 0.40 0.30 0.20 0.10 0.00 1000 1050 1100 1150 1200 1250 1300...
- Page 18 www.zephyronline.com W HIT E WHIT E G R AY G R AY B R OW N B R OW N B LUE B LUE Model: ZSL-E42BS Y E LLOW Y E LLOW R E D R E D ZSL-E48BS G R E E N G R E E N B ODY B ODY...
- Page 19 TROUBLESHOOTING PROCEDURES FOR SIENA PRO ISLAND Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work. 2. The power line and the cable locking connector 2.
- Page 20 www.zephyronline.com DESCRIPTION PART# Replacement Parts Optional Accessories Extension Duct Cover Z1C-01SL Universal Make-Up Air Damper MUA010A To order parts, visit us online at http://store.zephyronline.com or call us at 1.888.880.8368...
- Page 21 STAPLE YOUR RECEIPT HERE Proof of the original purchase date is needed to obtain Limited Warranty service under warranty TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS, please call: 1-888-880-8368 Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you”...
-
Page 22: Product Registration
www.zephyronline.com PRODUCT REGISTRATION Congratulations on your Zephyr range hood purchase! Please take a moment to register your new range hood at www.zephyronline.com/registration IT’S IMPORTANT Prompt registration helps in more ways than one. Ensures warranty coverage should you need service. Ownership verification for insurance purposes. - Page 23 Siena Pro Island ZSL-E42BS ZSL-E48BS Numéro de modèle : _________________ Numéro de série : _________________ JAN17.0101 © Zephyr Ventilation LLC.
- Page 24 www.zephyronline.com...
- Page 25 MISE EN GARDE DE SÉCURITÉ ......LISTE DU MATÉRIEL ............INSTALLATION Feuille de calcul pour le conduit ......Espace libre et hauteur de montage ....Options d’installation pour le conduit ............Montage de la hotte 9-10 ........... COMMANDES ........ENTRETIEN ..................
- Page 26 LISEZ ET CONSERVEZ CES INSTRUCTIONS www.zephyronline.com AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.
-
Page 27: Exigences Électriques
ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de la maison. N’installez pas l’échappement du conduit dans les espaces entre les murs, le plafond, le grenier, les vides sanitaires ou le garage. -
Page 28: Pièces Non Fournies
www.zephyronline.com MODÈLES : ZSL-E42BS, ZSL-E48BS PIÈCES FOURNIES (2) Pièces de recouvrement (1) Cadre de fixation supérieur supérieures pour le conduit (2) Pièces de recouvrement (1) Cadre de fixation inférieur inférieures pour le conduit (1) Registre circulaire de 10” (1) Boîtier de (1) Registre adaptateur la hotte (2) 9W Brite Strip™... - Page 29 Longueur x Longueur x Pièces de conduit Pièces de conduit T otal T otal Nombre utilisé Nombre utilisé 3- 1/ 4” x 10” 1 pi 6” circ. à 5 pi rect., droit rect. de 3-1/4" x 10" 6”, 7”, 8”, 10” 1 pi 6”...
- Page 30 www.zephyronline.com La hauteur de montage minimale ne devrait pas être moins de 26”. La hauteur de montage maximale ne devrait pas outrepasser 34”. Il est important d’installer la hotte à la hauteur de montage adéquate. Les hottes installées trop basses pourraient être endommagées par x .
- Page 31 AVERTISSEMENT DE RISQUE D’INCENDIE N’évacuez ou ne terminez JAMAIS l’échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l’extérieur de la maison, à moins que l’option de reprise d’air ne soit utilisée. N’utilisez que des conduits en métal pour cloison simple.
- Page 32 www.zephyronline.com 15 11/16” 11 15/16” STANDARD min. - 32 1/2” max. - 48 1/2” Z1C-01SL 6” min. - 49” max. - 81” 41 7/8” , 47 7/8” 28” CÔTÉ DEVANT 13 1/16” 6 3/4” 5/8” 9 15/16” 12 5/8” 6 5/8” AC K/O FRONT 1”...
- Page 33 ATTENTION : Compte tenu du poids et des dimensions de la hotte, au moins deux installateurs sont nécessaires. Top Support Frame Cadre de fixation inférieur (est fixé à la partie supérieure du boîtier du ventilateur) Encoches en trou Solives de plafond Bloc de bois Cadre de fixation Devant –...
- Page 34 www.zephyronline.com Cadre de fixation supérieur Pièces de recouvrement supérieures Pièces de recouvrement inférieures Cadre de fixation inférieur FIG. D FIG. E AVERTISSEMENT : Le câblage électrique doit être effectué par une ou des personnes qualifiées selon les stipulations de tous les normes et standards en vigueur.
- Page 35 Lumières : Mise en marche/Arrêt Choix de 5 vitesses à retardement Allumer/Veilleuse/Éteindre Afficheur (vitesse, arrêt à retardement, nettoyage/changement des filtres) 1 MISE EN MARCHE/ARRÊT À RETARDEMENT Fonction de la touche de mise en marche - La touche permet d’allumer et d’éteindre toutes les fonctions de la hotte (ventilateurs et lumières). - La hotte se rappelle la dernière vitesse et le dernier niveau d’éclairage utilisés.
- Page 36 ENTRETIEN DES SURFACES: Nettoyez régulièrement les surfaces de la hotte avec de l’eau savonneuse chaude et un chiffon de coton propre. N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces.
- Page 37 Certains codes et règlements limitent la quantité maximale de pi /min qu’une hotte peut extraire. La ACT permet de contrôler la quantité maximale de pi /min qu’évacuent un éventail de hottes Zephyr, éliminant la nécessité d’acheter un dispositif d’air d’appoint dispendieux. La ACT permet à l’installateur d’ajuster facilement la vitesse maximale du ventilateur à...
-
Page 40: Schema De Cablage
www.zephyronline.com SCHEMA DE CABLAGE BLANC BLANC GRIS GRIS BRUN BRUN BLEU BLEU ZSL-E42BS JAUNE JAUNE ROUGE ROUGE ZSL-E48BS Modèle : VERTE VERTE CORPS CORPS 120V 60Hz Tension : MOT O R MO TO R Consommation d’énergie Total: Max.818W 7A CORPS Lampe : Max.9WX2 800W... - Page 41 PROCÉDURES DE DÉPANNAGE POUR LA HOTTE SIENA PRO Problème Cause Solution Après l’installation, 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur et de l’appareil ne l’appareil est allumée fonctionne pas. 2. La ligne électrique et le raccord de câble ne sont pas correctement branchés correctement 3.
- Page 42 www.zephyronline.com DESCRIPTION DE PIÈCE Pièces de remplacement Accessoires optionnels Ensemble de prolongement de recouvrement de conduit Z1C-01SL Universal maquillage volet d’air MUA010A Pour commander des pièces, visitez-nous en ligne au www.zephyronline.com ou communiquez avec nous par téléphone au 1-888-880-8368...
- Page 43 AGRAFEZ VOTRE REÇU ICI Une preuve de la date d’achat originale est nécessaire pour obtenir du service Garantie limitée lorsque le produit est sous garantie POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368 Zephyr Ventilation, LLC (désigné...
- Page 44 www.zephyronline.com ENREGISTRMENT DU PRODUIT Nous vous félicitons d’avoir acheté une hotte Zephyr. Veuillez prendre un moment pour enregistrer votre nouvelle hotte au www.zephyronline.com/registration C’EST IMPORTANT Cet enregistrement rapide est utile à bien des égards. Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
