AVERTISSEMENT : Le câblage électrique doit être effectué par une ou
des personnes qualifiées selon les stipulations de tous les normes et
standards en vigueur. Éteignez l'alimentation électrique à l'entrée de
service avant de procéder au câblage.

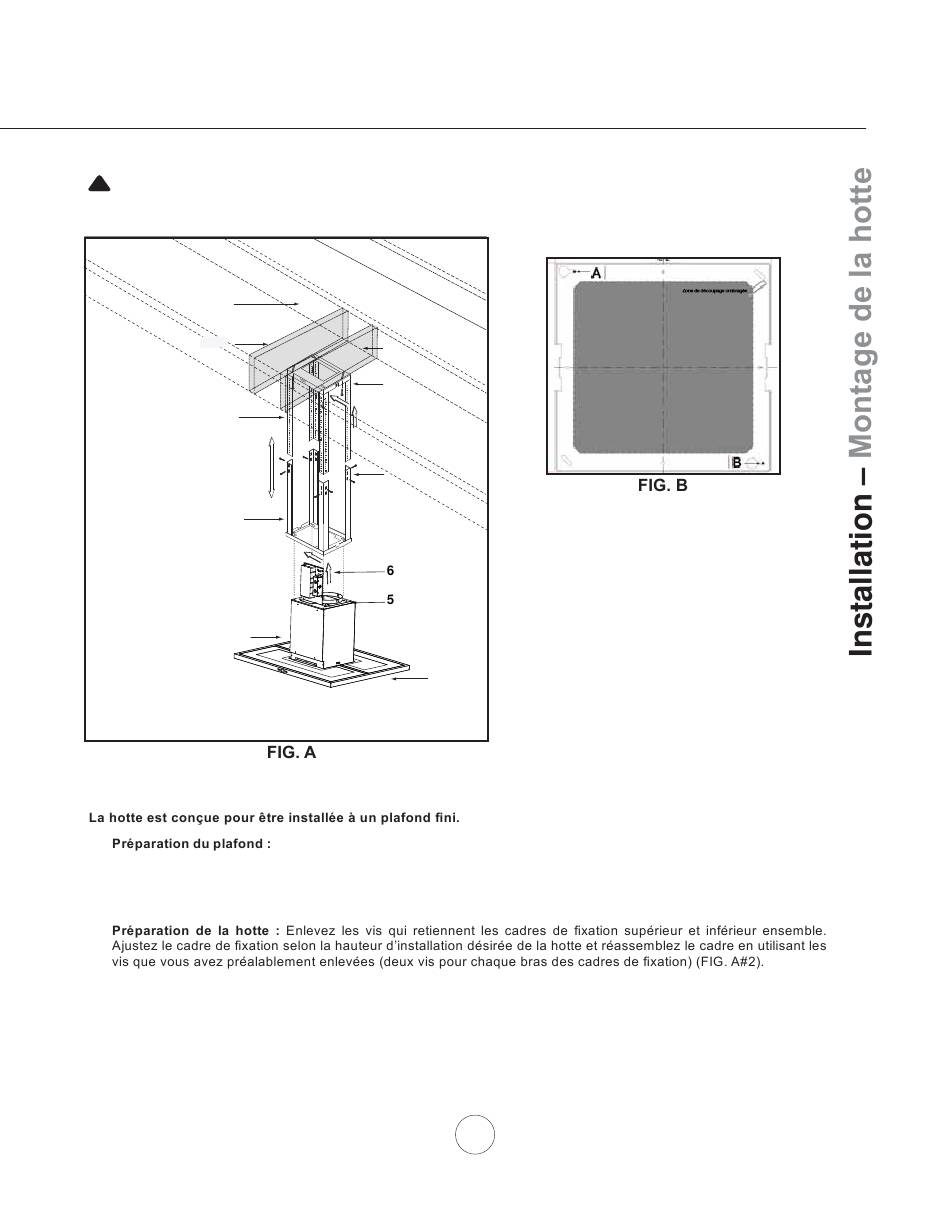

Solives de plafond
Bloc de bois
Cadre de fixation supérieur
Cadre de fixation inférieur
Boîtier/pavillon de la hotte
1.
en papier (inclus avec la hotte) au plafond. Dans le plafond, faites un trou correspondant à la zone interne ombragée
du gabarit. C'est là que passeront le conduit et les câbles électriques. Ajoutez les blocs de bois (min. 2" x 4") aux
solives de plafond, sur la cloison sèche, pour renforcer le plafond (FIG. A#1). Fixez deux vis à bois 1-1/2" aux points
A et B du gabarit en papier (FIG. B). Ne serrez pas les vis jusqu'au bout et laissez dépasser environ 1/4".
2.
1
3
2
4
Déterminez l'emplacement pour l'installation de la hotte et collez temporairement le gabarit
GABARIT EN PAPIER
Devant de la hotte
9
