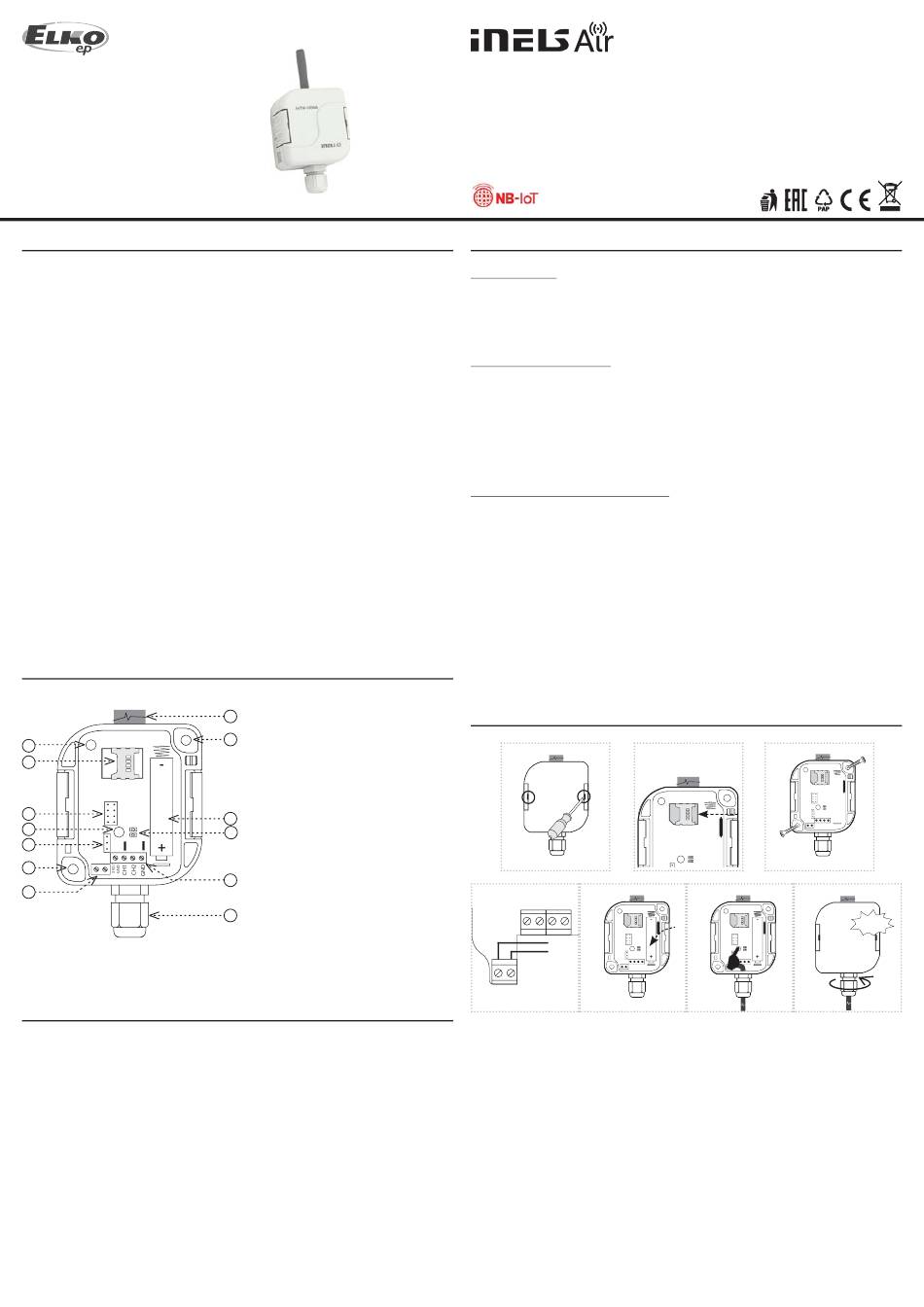

Elko inelsAir AirTM-100NB Manual

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-22/2019 Rev.: 0
Charakteristika
• Převodník pulzů detekuje pomocí senzorů měřidla energií (elektřina, voda, plyn).
• Převodník pulzů je určen pro použití na stávající měřidla i bez impulzního výstupu
„S0" (měřidlo musí snímání podporovat).
• AirTM-100 převádí spotřebu měřidel pomocí senzorů – LS (LED senzor), WS (magne-
tický senzor pro vodoměr), MS (magnetický senzor) nebo impulzním výstupem S0.
• Pro každé měřidlo spotřeby je nutné mít jeden Převodník pulsu AirTM-100.
• Díky bezdrátovému řešení a komunikaci v sítích NB-IoT můžete okamžitě připev-
nit k hlídanému zařízení a ihned provozovat.
• Data jsou zasílána na server, ze kterého mohou být následně zobrazena jako noti-
fi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Anti-sabotážní funkce (Tamper): při neoprávněném zásahu do zařízení je bezpro-
středně odeslána zpráva na server.
• Napájení 5-12 V DC nebo 1x 3.6 V baterie AA Li-SOCl
• V případě externího napájení je baterie automaticky odpojena a slouží jako zá-
ložní napájení.
• Při napájení z baterie může být informace o jejím stavu či brzkém vybití odeslána
na server.
• Krytí IP65.
Popis přístroje
1
2
3
4
5
+ -
6
7
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, kte-
ré jsou uvedeny na krytu výrobku.
Nastavte typ snímání (senzor LS, WS, MS nebo pomocí impulsního výstupu S0).
.
2
1. Tamper
8
2. Slot pro nanoSIM
6
3. Programovací piny
4. Tlačítko SET
5. Nastavovací piny pro svorku 3V3/
GND
6. Otvor pro montáž na zeď Ø 4.3 mm
9
10
7. Napájecí svorka
8. Anténa
9. Baterie
11
10. Indikační LED
11. Svorka pro připojení senzoru
12
12. Průchodka M16x1.5 pro připojení
kabelu o max. průměru 10 mm
AirTM-100NB
Převodník pulzů
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
1
5a 5b
+
-
5-12 V DC
1. Pomocí plochého šroubováku, který postupně zasunete do jedné a druhé drážky ve víč-
ku a jeho vychýlením otevřete kryt.
2. Opatrně zasuňte nanoSIM (při vkládání nebo výměně nanoSIM nesmí být přístroj pod
napětím!)
3. Výrobek lze připevnit dvěma způsoby:
a) přímo na rovnou plochu nalepením* - na spodní část základny naneste vhodné lepi-
dlo. Základnu umístěte na požadované místo a nechte zaschnout.
b) pomocí vhodného spojovacího materiálu** našroubováním - na požadované místo
vyvrtejte do podkladu dva otvory vhodného průměru, odpovídající pozici otvorů ve
dnu krabičky. Základnu umístěte na požadované místo a připevněte vhodným spojo-
vacím materiálem dle podkladu.
4. Provlékněte senzor průchodkou a zapojte jej dle požadované funkce - viz kapitola Funk-
ce, sundejte jumper (nasazuje se až po nastavení funkce).
5. Připojte napájecí napětí (připojením napájení se do aplikace odešle zpráva o funkčnosti
převodníku)
a. na svorku
b. nebo vložte baterii a překontrolujte správné umístění.
1 / 4
2 3b
6 8
CZ
