Elko inels RFSG-1M Quick Start Manual

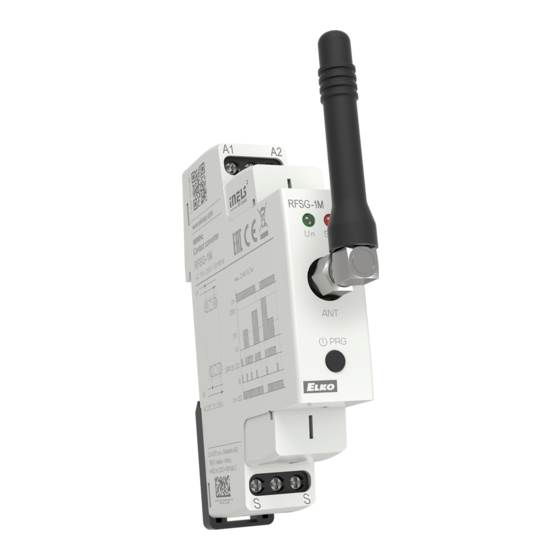

RFSG-1M
Wireless contact converter
EN
Универсальный передающий модуль
RU UA
1M

Compatibility /

Cовместимость
The RFSG-1M converter is compatible with all iNELS RF Control switching components.

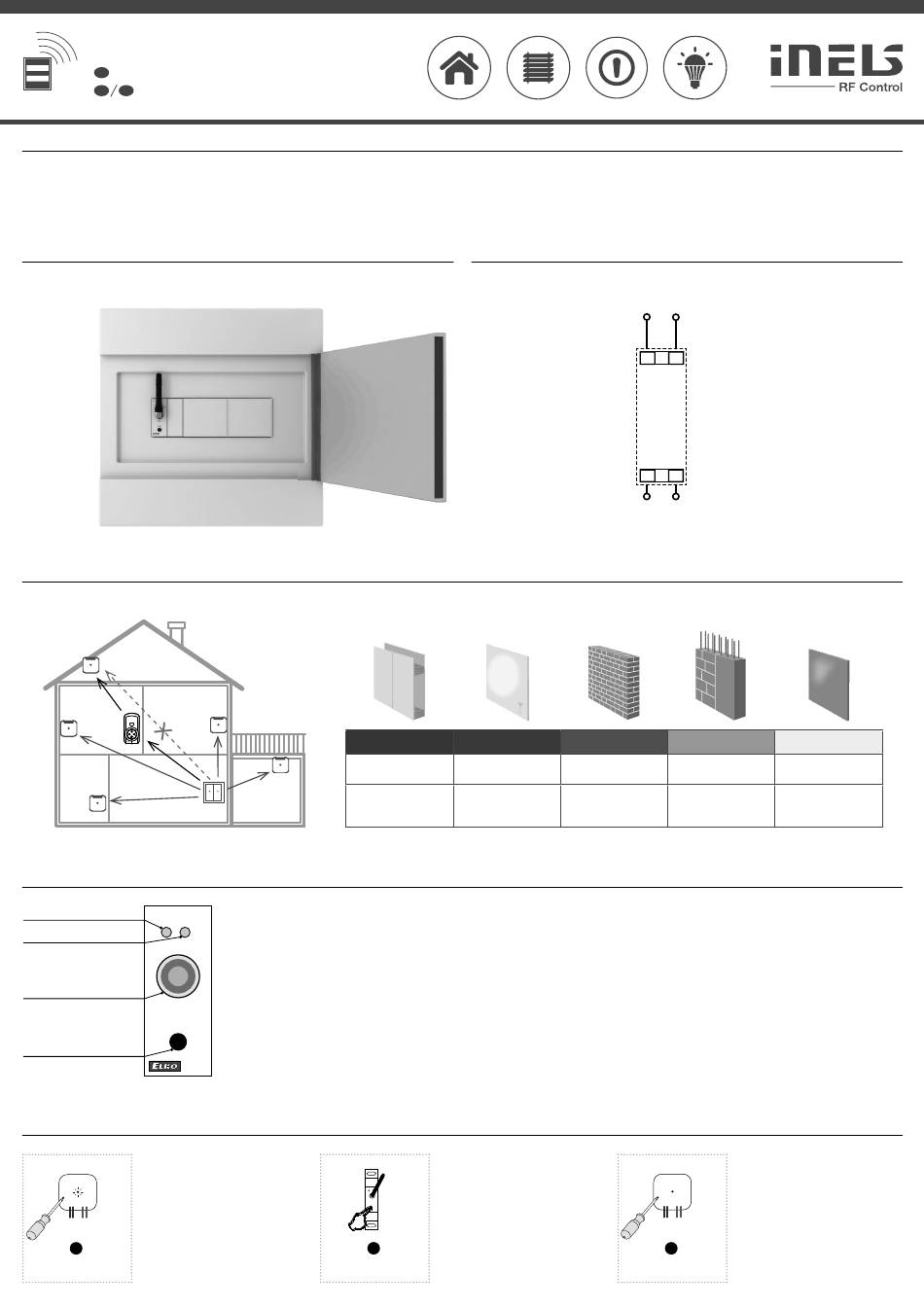

Assembly / Монтаж
mounting into switchboard
установка в распределительный щит

Radio frequency signal penetration through various construction materials /

RFRP-20

Indication, manual control /

Индикация, ручное управление
LED Un
RFSG-1M
LED STATUS
Un STATUS
antenna connector /
разъем для антенны
ANT.
TEST
button /
кнопка TEST

Programming /

Программирование
Press of programming button on ac-
1
tuator (e.g. RFSA-61B) for 1 second will
activate actuator into programming
mode. LED is fl ashing in 1s interval.
Нажатием кнопки Prog на комму-
тирующем элементе (напр. RFSA-
61B) (> 1 сек) переведите элемент
1 x > 1s
в режим программирования. LED
PROG
мигает с интервалом в 1 сек.
80 - 95 %
wooden structures
with plaster boards
деревянные
конструкции,
гипсокартон
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
2
1 x > 4s
TEST
Передающий модуль RFSG-1M совместим со всеми коммутирующими элемнтами системы
iNELS RF Control.
Connection / Подключение
Прохождение радиочастотного сигнала через материалы
80 - 90 % 60 - 90 %
common glass brick walls
обычное стекло кирпичные стены
• LED Un - зеленый - индикация напряжения питания.
• LED STATUS - красный - индикация передачи.
• Программирование осуществляется кнопкой TEST.
Press and hold the TEST button on RF-
SG-1M for more than 4s to automati-
cally assign the RFSG-1M transmitter
to the actuator.
На RFSG-1M нажатие кнопки TEST
(> 4 сек) проведет автоматическое
присоединение RF элемента RFSG-
1M к коммутирующему элементу.
Un
A1 A2
S S
AC / DC 12-230V
20- 60 %
reinforced
metal partitions
concrete
металлические
железобетон
Press of programming button on ac-
3
tuator RFSA-61B shorter then 1 sec-
ond will fi nish programming mode,
LED switches off .
Завершите
нажатием (< 1 cек) кнопки Prog на
элементе RFSA-61B (LED погаснет).
1 x < 1s
PROG
02-36/2015 Rev.4
0 - 10 %
перегородки
программирование
1 / 2
