Elko Inels RFSG-1M Quick Start Manual

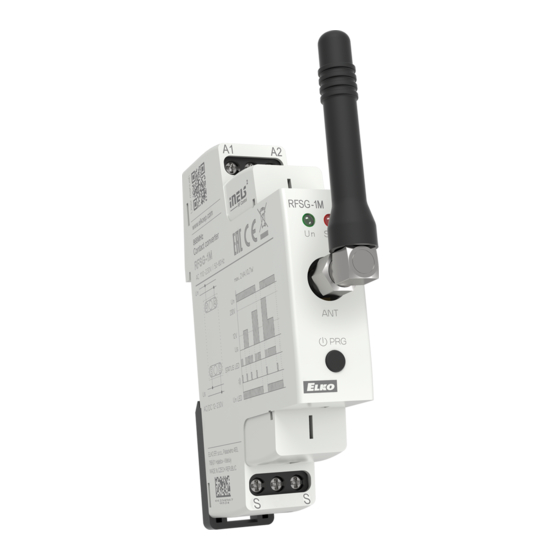

RFSG-1M
Wireless contact converter
EN
Bezdrôtový prevodník kontaktu
SK
1M
Compatibility / Kompatibilita
The RFSG-1M converter is compatible with all iNELS RF Control switching components.
Assembly / Montáž
mounting into switchboard
montáž do rozvádzača
Radio frequency signal penetration through various construction materials /
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
RFRP-20
Indication, manual control / Indikácia, manuálne ovládanie
LED Un
RFSG-1M
LED STATUS
Un STATUS
antenna connector /
konektor pre anténu
ANT.
TEST
button /
tlačidlo TEST
Programming / Programovanie
Press of programming button on ac-
1
tuator (e.g. RFSA-61B) for 1 second will
activate actuator into programming
mode. LED is fl ashing in 1s interval.
Stlačením programovacieho tlačidla
na spínacom prvku (napr. RFSA-61B)
na dobu 1 sekundy sa uvedie prvok
1 x > 1s
do programovacieho režimu. LED bli-
PROG
ká v intervale 1 sekundy.
80 - 95 %
wooden structures
with plaster boards
drevené konštrukcie
so sádrokart.
doskami
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
2
1 x > 4s
TEST
Prevodník RFSG-1M je kompatibilný so všetkými spínacími prvkami systému iNELS RF Control.
Connection / Zapojenie
80 - 90 % 60 - 90 %
common glass brick walls
bežné sklo tehlové steny
• LED Un - zelená - indikácia napájacieho napätia.
• LED STATUS - červená - indikácia vysielania.
• Programovanie sa prevádza tlačidlom TEST.
Press and hold the TEST button on RF-
SG-1M for more than 4s to automati-
cally assign the RFSG-1M transmitter
to the actuator.
Na RFSG-1M stlačením tlačidla TEST >
4s prebehne automatické priradenie
RF ovládača RFSG-1M k spínaciemu
prvku.
Un
A1 A2
S S
AC / DC 12-230V
20- 60 %
reinforced
metal partitions
concrete
vystužený betón kovové prepážky
Press of programming button on ac-
3
tuator RFSA-61B shorter then 1 sec-
ond will fi nish programming mode,
LED switches off .
Stlačením programovacieho tlačidla
na prvku RFSA-61B na dobu kratšiu
ako 1 sekunda sa ukončí programova-
1 x < 1s
cí režim, LED zhasne.
PROG
02-36/2015 Rev.4
0 - 10 %
1 / 2
