Elko iNELS RFSG-1M Manual

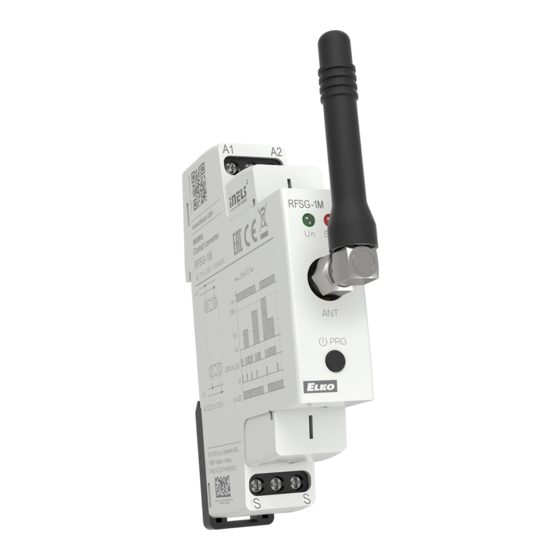

RFSG-1M
Wireless contact converter
EN
Convertidor inalámbrico de contactos
ES
1M
Compatibility / Compatibilidad
The RFSG-1M converter is compatible with all iNELS RF Control switching components.

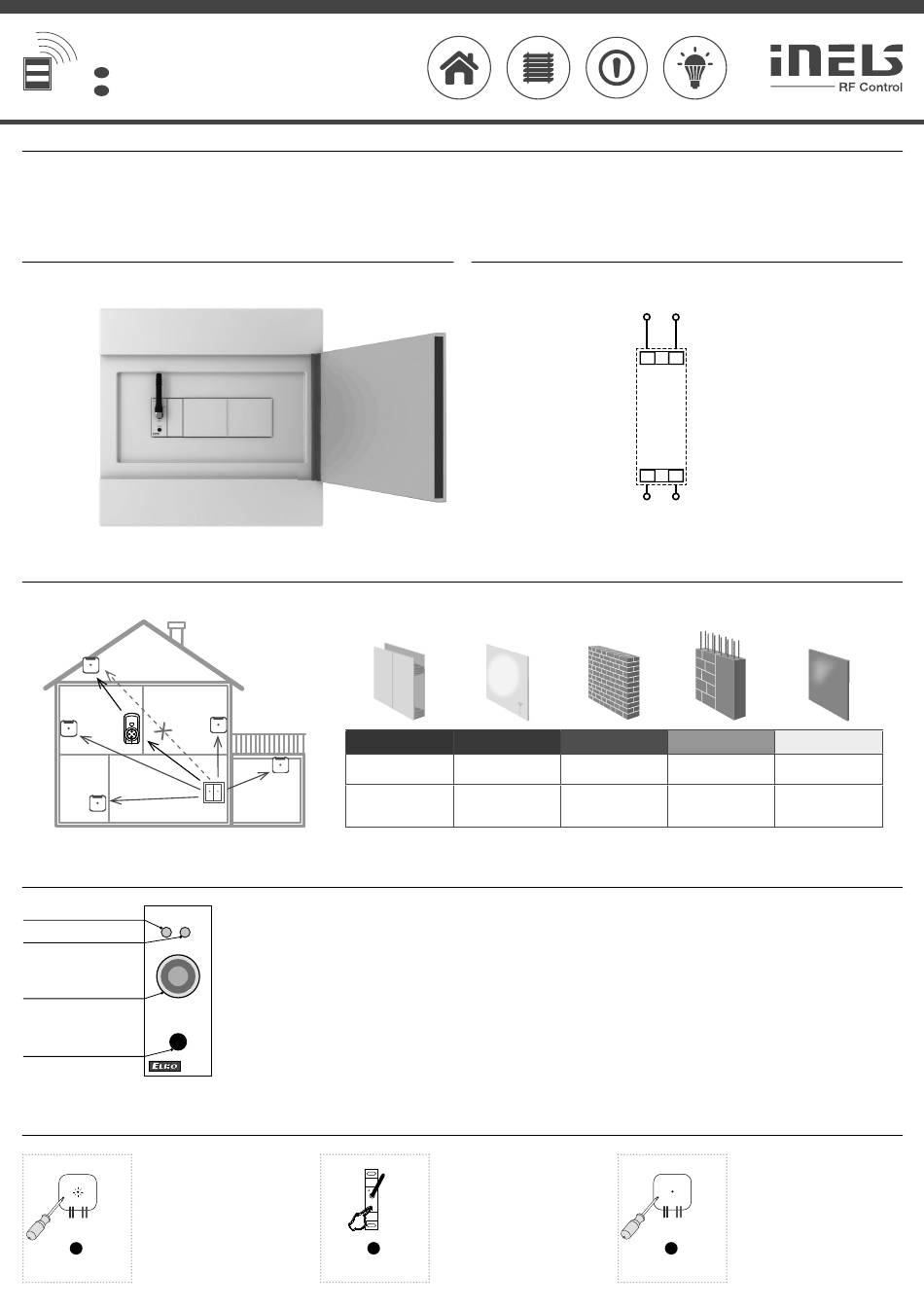

Assembly / Montaje
mounting into switchboard
montaje al cuadro eléctrico
Radio frequency signal penetration through various construction materials /
Transmisión de señales de radiofrecuencia en varios materiales de la construcción
RFRP-20
Indication, manual control / Indicación, control manual
LED Un
RFSG-1M
LED STATUS
Un STATUS
antenna connector /
conector para antena
ANT.
TEST
button /
botón TEST
Programming / Programación
Press of programming button on ac-
1
tuator (e.g. RFSA-61B) for 1 second will
activate actuator into programming
mode. LED is fl ashing in 1s interval.
Pulsando el botón de programación
de la unidad por ejemplo RFSA-61B
durante más de 1 segundo, entra al
1 x > 1s
modo de la programación. LED par-
PROG
padea en intervalo de 1 segundo.
80 - 95 %
wooden structures
with plaster boards
estructuras de
madera con placas
de yeso
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
2
1 x > 4s
TEST
El convertidor RFSG-1M es compatible con todas las unidades de conmutación de iNELS RF Control.
Connection / Conexión
80 - 90 % 60 - 90 %
common glass brick walls
vidrio normal pared de ladrillo
• LED Un - verde - indicación tensión de alimentación.
• LED STATUS - rojo - indicación de emisión.
• La programación se realiza pulsando botón TEST.
Press and hold the TEST button on RF-
SG-1M for more than 4s to automati-
cally assign the RFSG-1M transmitter
to the actuator.
En RFSG-1M presionando el botón
de TEST > 4s se asignará automática-
mente el controlador RFSG-1M con
una unidad de conmutación.
Un
A1 A2
S S
AC / DC 12-230V
20- 60 %
reinforced
metal partitions
concrete
hormigón armado chapas metálicas
Press of programming button on ac-
3
tuator RFSA-61B shorter then 1 sec-
ond will fi nish programming mode,
LED switches off .
Pulsando el botón de programación
de la unidad RFSA-61B durante me-
nos de 1 segundo, terminará el modo
1 x < 1s
de programación. LED se apaga.
PROG
02-36/2015 Rev.4
0 - 10 %
1 / 2
