Operating Instructions
EMAX designs and manufactures products for safe
operation. However, operators and maintenance per-
sons are responsible for maintaining safety. All safety
precautions are included to provide a guideline for
minimizing the possibility of accidents and property
damage while equipment is in operation.
damage while equipment is in operation.
Keep these instructions for reference.
Keep these instructions for reference.

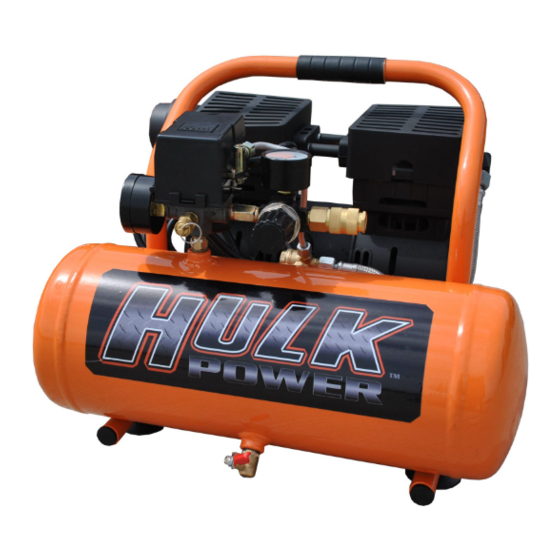

Portable Air Compressor
HP01P002SS
Model # :
815002013985
UPC:
EMAX Compressor
1000 Cass Dr., Clayton, OH 45315 USA
866.294.4153
info@emaxcompressor.com
Fax: (937) 540-1157
HP01P002SS man v.171212
Advertisement
Chapters
Table of Contents
Troubleshooting
Related Manuals for Emax HULK Power HP01P002SS
Summary of Contents for Emax HULK Power HP01P002SS
- Page 1 Operating Instructions EMAX designs and manufactures products for safe operation. However, operators and maintenance per- sons are responsible for maintaining safety. All safety precautions are included to provide a guideline for minimizing the possibility of accidents and property damage while equipment is in operation.
-
Page 2: Table Of Contents
HULK Power Air Compressors Contents Model Specifications ………………………… 2 Operation ………………………………………… 8 Description ……………………………………… 3 Before operating your new air compressor: ………………………………… 8 Get to know your compressor ………… 3 General Overview ……………………………… 8 Safety Information …………………………… 4 Installation and Location ……………… 8 Basic Guidelines ………………………………... -
Page 3: Description
Description fig1 Get to know your compressor 5. RESERVOIR AIR PRESSURE GAUGE - Please refer to fi g 2. Indicates pressure of compressed air built up in 1. TAnK DRAIn VALVE the tank. (located on bottom of tank) - The tank drain 6. -
Page 4: Safety Information
HULK Power Air Compressors 8. OUTPUT AIR PRESSURE GAUGE - 4. NEVER modify the compressor and/or controls in any way. Shows the pressure of the air as it leaves the compressor. 5. Keep a first aid kit in a convenient place. Seek 9. -
Page 5: Inspection
regulations, codes and standards relating to pipes that pass overhead to avoid personal protective equipment. This includes condensation dripping on compressor which respiratory protective equipment, protection for could cause rust and/or motor shorting. the extremities, protective clothing, protective Electrical Safety shields and barriers, electrical protective equipment, and personal hearing protective Be sure only trained and... -
Page 6: Operation
HULK Power Air Compressors 13. Always disconnect the tool from power source Keep all persons away from the WA R N I N G before making any adjustments, storing, discharge opening of hoses or servicing, or changing accessories. Such tools or other points of preventative safety measures reduce the risk compressed air discharge. -
Page 7: Power Source Connection
2. Make sure all hose connections are the receptacle into which the tool will be plugged and adequately secured to prevent tools or hose confirm that the receptacle is properly grounded. The ends from being accidentally disconnected. use of the proper circuit size can eliminate nuisance circuit breaker tripping when using your tool. -
Page 8: Assembly
HULK Power Air Compressors Items included in the box: 12 to 18 inches (30 to 45 cm) from walls or any ● Air Compressor other obstruction which would interfere with airfl ow. Compressor should be located in a temperature- ● Air Filter controlled area between 32°... -
Page 9: Drain Valve
1. Simply push the "connector" or "plug" into the 3. Ensure that the power supply you are going to fi tting (fi g 4) and it automatically engages. use is operating normally. 4. Insert the power supply cord into the power supply socket. -
Page 10: Cold Weather Starting
HULK Power Air Compressors Maintenance Cold Weather Starting Temperatures below freezing (32 °F / 0 °C) cause Daily the metal parts of your air compressor to contract and that makes starting more difficult. To assist the ● Before each use, air compressor in starting in cold weather, follow 1. -
Page 11: Troubleshooting
Troubleshooting Trouble Possible Cause Corrective Action Compressor will not start 1. Blown fuse or circuit breaker 1. Replace or reset fuse/circuit breaker tripped 2. Loose electrical connections 2. Check wiring connnections Low pressure 1. Restricted air filter 1. Replace air filter 2. -
Page 12: Parts List
HULK Power Air Compressors Parts List Description Description Bearing Fan cover Shock absorption spacer Right fan Fan cover screw Right crank case Capacitor Connecting rod Head cover screw Piston ring Plastic head cover Pressure plate Elbow Pressure plate screw Pressure switch Cylinder 2.5 in. -
Page 13: Schematic Drawing
Schematic Drawing HP01P002SS man v.171212... -
Page 14: Warranty Statement
HULK Power Air Compressors Warranty Statement HULK makes every effort to ensure that this product meets high quality and durability standards. HULK warrants to the original retail consumer a 2-year limited warranty as of the date the product was purchased at retail and that each product is free from defects in materials. - Page 15 HP01P002SS man v.171212...
- Page 16 HULK Power Air Compressors...
- Page 17 Mode d'emploi EMAX conçoit et fabrique des produits pour un fonctionnement sécuritaire. Cependant, les opérateurs et les personnes chargées de l'entretien sont responsables du maintien de la sécurité. Toutes les précautions de sécurité sont incluses pour fournir une ligne directrice pour minimiser la possibilité...
-
Page 18: Spécifications Du Modèle
Compresseur à air HULK Power Table des matières Spécifications du modèle …………………… 18 Fonctionnement ……………………………… 25 Description ……………………………………… 19 Avant d'utiliser votre nouveau compresseur d'air: ……………………… 25 Apprenez à connaître votre compresseur Présentation générale ……………………… 25 Informations de sécurité …………………… 20 Installation et localisation ……………... -
Page 19: Description
Description fig1 Apprenez à connaître votre compresseur de sécurité. Retirez périodiquement la bague de l'extrémité de la soupape de sécurité pour Veuillez vous reporter à la fi gure 2. vérifi er qu'elle fonctionne correctement. 1. SOUPAPE DE DRAINAGE 5. JAUGE DE PRESSION D'AIR DU RÉSERVOIR - (située au bas du réservoir) - La soupape de Indique la pression de l'air comprimé... -
Page 20: Informations De Sécurité
Compresseur à air HULK Power Lignes directrices de base 7. FILTRE À AIR – Assurez-vous que l'air pressurisé est exempt de contaminants et réduit la quantité de bruit 1. Autoriser uniquement les personnes généré par la pompe. formées et autorisées qui ont lu et compris 8. -
Page 21: Équipement De Protection Individuelle
Installation dans le réservoir d'air. La rouille peut affaiblir le réservoir d'air et provoquer des fuites ou des éclats. Si la rouille est détectée, Zone remplacez le réservoir immédiatement. 1. Installez le compresseur dans un endroit 4. n'essayez pas de réparer le réservoir d'air propre, sec et bien éclairé. -
Page 22: Opération
Compresseur à air HULK Power électrique ne soit connecté à celui-ci. Le matériaux ou de combustibles inflammables. défaut de câblage sur un circuit indépendant Le non-respect de la loi peut causer des peut provoquer une surcharge et/ou un blessures graves ou le décès. déséquilibre du circuit dans le démarrage 15. -
Page 23: Précautions Sur L'outil Pneumatique
tout le corps pièces et vêtements loin des d'air excessive. accouplements, du volant et des autres pièces 20. L'air comprimé de l'unité peut contenir du mobiles de l'équipement monoxyde de carbone. L'air produit n'est pas Gardez toutes les personnes adapté à la respiration. AT T E NT I ON éloignées de l'ouverture de 21. -
Page 24: Alimentation De La Source
Compresseur à air HULK Power 11. Maintenir les outils avec précaution. Gardez avez des doutes ou si la fiche fournie ne les outils clairs et propres. Les outils correspond pas à votre prise électrique, correctement entretenus, avec des arêtes consultez un électricien qualifié avant de tranchantes, sont moins susceptibles de se continuer. -
Page 25: Fonctionnement
Fonctionnement à air, une rallonge ne doit pas être utilisée, sauf si nécessaire. Avant d'utiliser votre nouveau compresseur ● Si vous devez choisir entre un cordon d'extension électrique et un tuyau d'air plus d'air: long, choisissez tuyau d'air plus long. C'est ●... -
Page 26: Soupape De Vidange
Compresseur à air HULK Power Soupape de vidange 7. La première fois que vous utilisez votre compresseur et périodiquement, vérifi ez s'il y a des fuites d'air. Si la jauge indique que 1. Assurez-vous que la soupape de vidange est la pression descend dans le réservoir ou fermée (fi g. -
Page 27: Entretien
fois l'air dégagé du réservoir d'air, fermez le Mensuel robinet de vidange.) ● Inspectez le système d'air pour les fuites en 3. Tirez la bague sur la soupape de sécurité avant appliquant de l'eau savonneuse à tous les chaque utilisation pour vous assurer que la vanne joints. -
Page 28: Dépannage
Compresseur à air HULK Power Dépannage Problème Cause possible Action corrective La soupape de décharge Le joint de soupape de décharge Laissez s’échapper l'air dans le réser- fuit lorsque la pompe ne est défectueux voir jusqu'à ce que toute la pression fonctionne pas soit relâchée. -
Page 29: Déclaration De Garantie
Déclaration de garantie HULK met tout en œuvre pour s'assurer que ce produit répond à des normes de qualité et de durabilité élevées. HULK garantit au consommateur une garantie limitée de 2 ans à compter de la date à laquelle le produit a été... -
Page 30: Liste De Pièces
Compresseur à air HULK Power Liste de Pièces Description Description Couvercle du ventilateur Roulement à billes Ventilateur de droite entretoise à absorption des chocs Boitier droit Vis de protection du ventilateur Bielle Condensateur Segment de piston Vis de tête de cylindre Plaque de pression Couvercle de tête en plastique Vis de plaque de pression... -
Page 31: Dessin Schématique
Dessin schématique HP01P002SS man v.171212... - Page 32 Compresseur à air HULK Power...
