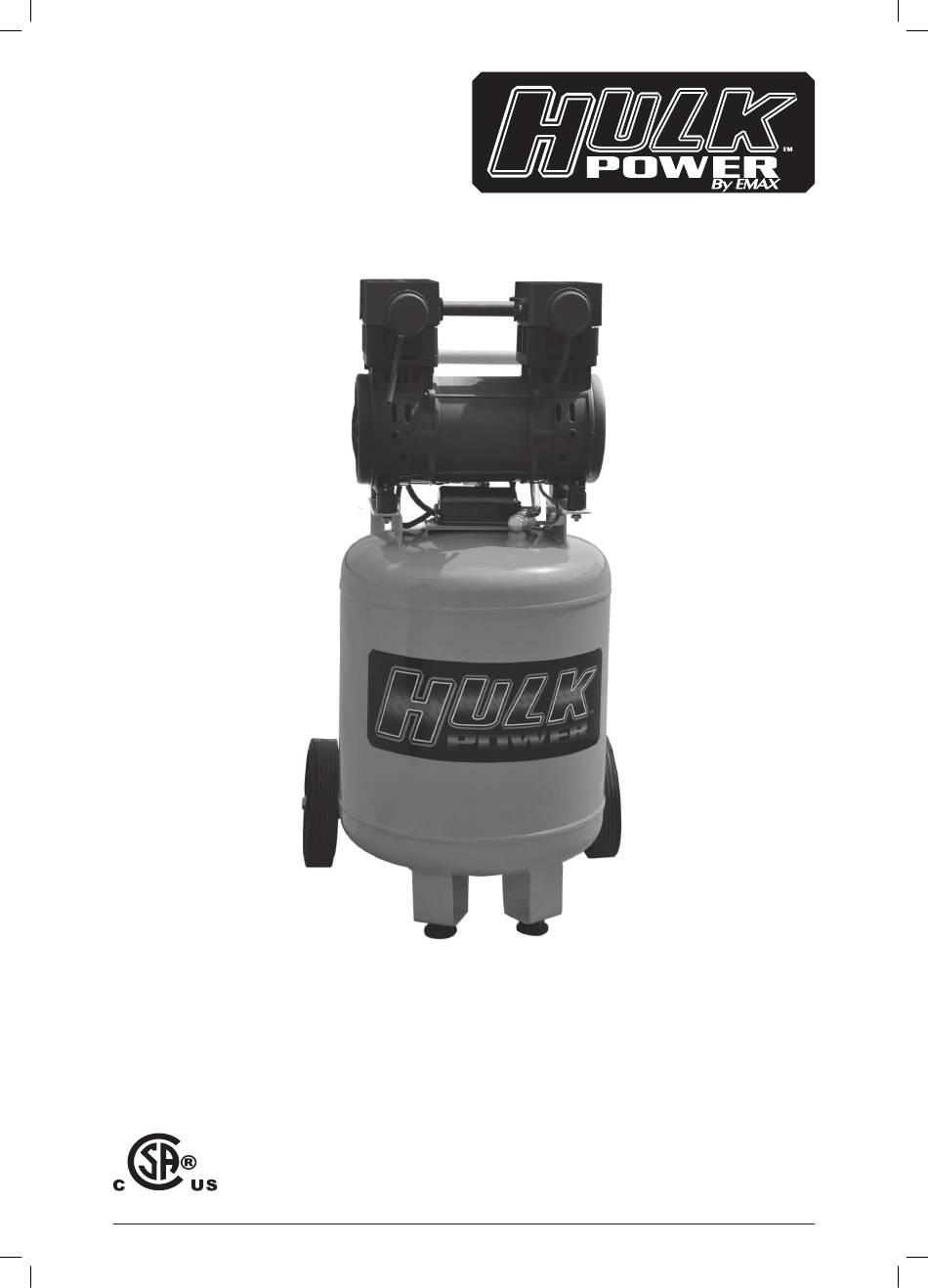

Operating Instructions
EMAX designs and manufactures products for safe
operation. However, operators and maintenance per-
sons are responsible for maintaining safety. All safety
precautions are included to provide a guideline for
minimizing the possibility of accidents and property
damage while equipment is in operation.
Keep these instructions for reference.

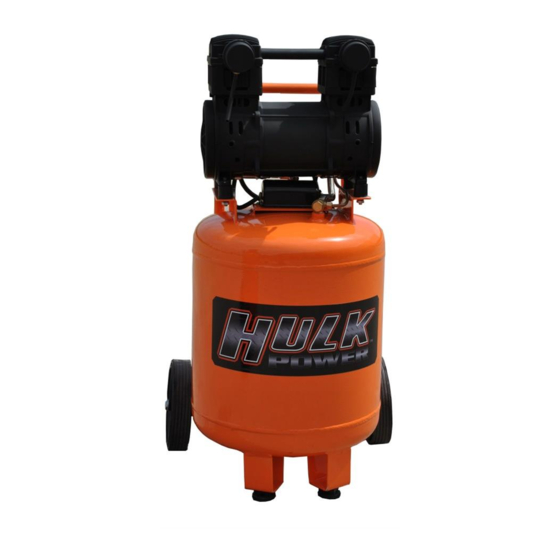

Portable Air Compressor
HP02P010SS
Model # :
815002014005
UPC:
EMAX Compressor
1000 Cass Dr., Clayton, OH 45315 USA
866.294.4153
info@emaxcompressor.com
Fax: (937) 540-1157
HP02P010SS man v.171212
Advertisement
Chapters
Table of Contents
Related Manuals for Emax 815002014005
Summary of Contents for Emax 815002014005
- Page 1 Operating Instructions EMAX designs and manufactures products for safe operation. However, operators and maintenance per- sons are responsible for maintaining safety. All safety precautions are included to provide a guideline for minimizing the possibility of accidents and property damage while equipment is in operation.
-
Page 2: Table Of Contents
HULK Power Contents Model Specifications ………………………… 2 Installing the air filter …………………………8 Description ……………………………………… 3 Operation ………………………………………… 8 Get to know your compressor …………………3 Before operating your air compressor: …8 Safety Information …………………………… 4 General Overview ……………………………… 9 Basic Guidelines ……………………………… 5 Installation and Location ………………………9 Breathable Air ………………………………………5 Connecting to Power Source …………………9... -
Page 3: Description
Air Compressor Description fig 1 the safety valve end to check that it is working Get to know your compressor properly. Please refer to fi g 1, 2 and 3. 1. TANK DRAIN VALVE 5. RESERVOIR AIR PRESSURE GAUGE - (located on bottom of tank) - The tank drain Indicates pressure of compressed air built up in valve can be opened to allow moisture and... -
Page 4: Safety Information
HULK Power Safety Information 7. AIR FILTER - Ensures the air being pressurized is free of This manual contains very important information to know and understand. This is provided for SAFETY and to PREVENT EQUIPMENT PROBLEMS. To help understand this information, observe the following: Danger indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. -
Page 5: Basic Guidelines
Air Compressor Basic Guidelines 5. If the air tank develops a leak, replace it immediately. Never repair, weld or make modifications to the air tank or its attachments. 1. Allow only trained, authorized persons who have read and understood these operating 6. -
Page 6: Electrical Safety
HULK Power 3. Use shims to level compressor if installation refrigerators. There is an increased risk of area is not flat. This will avoid excessive electric shock if your body is grounded. vibration and premature pump wear. 11. To reduce the risk of electrical shock or injury, DO NOT install compressor in do not expose tool to moisture. -
Page 7: Air Tool Cautions
Air Compressor 8. When checking or when refilling air line anti- 20. Compressed air from the unit may contain icer systems with antifreeze compound, shut carbon monoxide. Air produced is not suitable off compressor and allow it to cool. Keep for breathing purposes. -
Page 8: Power Source Connection
HULK Power Total Extension Cord Length Feet Meters Feet Meters Feet Meters Feet Meters Amp Rating 3-10 amp 18 ga. 16 ga. 14 ga. 14 ga. 10.1 - 12 amp 16 ga. 16 ga. 14 ga. 14 ga. 12.1 - 16 amp 14 ga. -
Page 9: General Overview
Air Compressor ● Pull the ring on the safety valve before each use Attaching an air hose to make sure the valve is functional. Your air compressor is supplied with a 1/4" push- ● Depending on the CFM draw of the tools being connect air coupler (fi g 6). -
Page 10: Adjusting The Air Pressure
HULK Power 4. Insert the power supply cord into the power 4. Drain the tank by slowly opening the drain valve supply socket. (fi g 7.1). Place a catch basin under the valve to protect the surface from water damage. 5. -
Page 11: Troubleshooting
Air Compressor Troubleshooting Always inspect the compressor before use, and make sure it is in good working condition. Make sure all air vents are clear. Check the power cable to make sure it is intact and free from cracks, bare wires etc. Avoid using solvents when cleaning plastic parts, most plastics are susceptible to damage from the various types of commercial solvents. -
Page 12: Parts List
HULK Power Parts List Description Qty. Description Qty. 39 Pad Filter cover Filter element 40 Plastic head cover Filter base 41 Capacitor cover 42 Hand grip O-ring Gasket 43 Elbow Joint pipe 44 Handle Bolt 45 Tube 46 Lock ring Cylinder head Rubber mat 47 Nut... -
Page 13: Schematic Drawing
Air Compressor Schematic Drawing HP02P010SS man v.171212... -
Page 14: Warranty Statement
HULK Power Warranty Statement HULK makes every effort to ensure that this product meets high quality and durability standards. HULK warrants to the original retail consumer a 2-year limited warranty as of the date the product was purchased at retail and that each product is free from defects in materials. Warranty does not apply to defects due directly or indirectly to misuse, abuse, negligence or accidents, repairs or alterations and lack of maintenance. - Page 15 Mode d'emploi EMAX conçoit et fabrique des produits pour un fonctionnement sécuritaire. Cependant, les opérateurs et les personnes chargées de l'entretien sont responsables du maintien de la sécurité. Toutes les précautions de sécurité sont incluses pour fournir une ligne directrice pour minimiser la possibilité...
-
Page 16: Spécifications Du Modèle
Compresseur à air Table des matières Spécifications du modèle …………………… 16 Fonctionnement ……………………………… 23 Description ……………………………………… 17 Avant d'utiliser votre compresseur d'air: 23 Apprenez à connaître votre compresseur 17 Présentation générale ……………………… 23 Informations de sécurité …………………… 18 Installation et localisation ……………………23 Lignes directrices de base …………………... -
Page 17: Description
HULK Power Description fig 1 automatiquement la pression du réservoir d'air Apprenez à connaître votre compresseur en cas de compression excessive. La soupape Veuillez vous reporter à la fi gure 1. de sécurité est préréglée en usine. N'essayez 1. SOUPAPE DE DRAINAGE pas d'eff ectuer des réglages sur la soupape (située au bas du réservoir) - La soupape de de sécurité. -
Page 18: Informations De Sécurité
Compresseur à air pompe lorsque la pression atteint le maximum 10. RÉGULATEUR D'AIR - du réglage d'usine. Le régulateur d'air contrôle la pression d'air de sortie. Tournez le régulateur dans le sens Assurez-vous toujours que l'interrupteur des aiguilles d'une montre pour augmenter la AV I S d'alimentation du compresseur est en pression d'air, dans le sens inverse des aiguilles... -
Page 19: Lignes Directrices De Base
HULK Power L'avis indique des informations importantes, PAS décharger l'air de ces systèmes dans des AV I S que si elles ne sont pas suivies, peuvent zones non ventilées ou autres causer des dommages aux équipements. Composants sous pression Lisez attentivement tous les 1. -
Page 20: Inspection
Compresseur à air 2. Portez un vêtement approprié. Des vêtements, provoquer de la rouille et/ou un court-circuit du des gants, des cravates, des anneaux, moteur. des bracelets ou d'autres bijoux en vrac Sécurité électrique peuvent présenter un risque potentiel lors de l'utilisation de cet outil. -
Page 21: Opération
HULK Power peuvent en résulter. 12. Ne pas abuser du cordon. N'utilisez jamais le cordon pour porter des outils ou retirer la 7. Assurez-vous d'avoir une ventilation adéquate fiche d'une prise de courant. Gardez le cordon lors de l'utilisation du compresseur. Si des hors de la chaleur, des arêtes vives ou des substances combustibles sont renversées, pièces mobiles. -
Page 22: Précautions Sur L'outil Pneumatique
Compresseur à air 17. Les compresseurs d'air chauffent pendant leur 4. Gardez la zone de travail propre et bien fonctionnement. NE JAMAIS éclairée. Les zones de travail encombrées ou toucher le moteur, le tuyau de obscures invitent des accidents. décharge ou la pompe du 5. -
Page 23: Instructions De Mise À La Terre
HULK Power Instructions de mise à la terre Installation du filtre à air En cas de dysfonctionnement électrique ou de court- Le filtre à air doit être installé dans le côté supérieur circuit, la mise à la terre réduit le risque de choc gauche de la tête du moteur (en regardant de électrique. -
Page 24: Raccordement À La Source D'alimentation
Compresseur à air Raccordement à la source d'alimentation Ce compresseur est conçu pour fonctionner sur une source d'alimentation à courant alternatif (AC) à 120 volts, 60 Hz, mise à la terre avec un fusible ou un disjoncteur fusible à 20 ampères. Il est recommandé qu'un électricien qualifi é... -
Page 25: Réglage De La Pression D'air
HULK Power vous allez utiliser fonctionne normalement. conseils: 1. Essayez de conserver le compresseur d'air à des 4. Insérez le cordon d'alimentation dans la prise températures supérieures à 0 °C (32 ° F). d'alimentation. 2. Ouvrez la soupape de vidange du réservoir d'air et relâchez toute la pression d'air du réservoir 5. - Page 26 Compresseur à air Problème Cause possible Action corrective Le compresseur ne démarre 1. Fusible brulé ou disjoncteur 1. Remplacer ou réinitialiser le fusible / déclenché disjoncteur 2. Branchements électriques 2. Vérifier les connexions de câblage Pression basse 1. Filtre à air restreint 1.
- Page 27 HULK Power Problème Cause possible Action corrective Le compresseur ne fournit 1. Le réservoir a une capacité 1. Ouvrir le robinet de vidange pour pas autant d'air que lorsqu'il réduite en raison de la rétention libérer de l'eau. était neuf et/ou s’arrête d'eau après une période de temps 2.
-
Page 28: Liste De Pièces
Compresseur à air Liste de pièces Description Qté. Description Qté. Entretoise Couvercle-filtre Couvercle de tête en plastique Élément filtrant Couvercle du condensateur Boîtier du filtre Manche de poignée Joint torique Coude Joint d’étanchéité Poignée Tuyau Tuyau Boulon Bague de compression Tête de cylindre Écrou Joint en caoutchouc... -
Page 29: Dessin Schématique
HULK Power Dessin schématique HP02P010SS man v.171212... -
Page 30: Déclaration De Garantie
Compresseur à air Déclaration de garantie HULK met tout en œuvre pour s'assurer que ce produit répond à des normes de qualité et de durabilité élevées. HULK garantit au consommateur une garantie limitée de 2 ans à compter de la date à laquelle le produit a été... - Page 31 HULK Power HP02P010SS man v.171212...
- Page 32 Compresseur à air...
