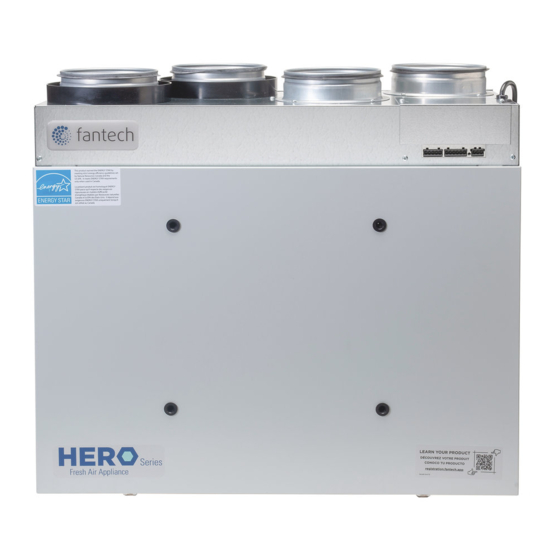

SystemAir Fantech HERO 120H Installation Manual
Fresh air appliances - hrv
Hide thumbs
Also See for Fantech HERO 120H:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
HERO SERIES
120H • 150H • 200H • 150H-EC • 250H-EC
Fresh Air Appliances - HRV
Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE's "Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.
Installation Manual
Item #: 428486
Rev Date: 2019-04-25
Advertisement
Chapters
Table of Contents
Related Manuals for SystemAir Fantech HERO 120H
Summary of Contents for SystemAir Fantech HERO 120H
- Page 1 Item #: 428486 Rev Date: 2019-04-25 Installation Manual HERO SERIES 120H • 150H • 200H • 150H-EC • 250H-EC Fresh Air Appliances - HRV Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”.
- Page 2 Note Warning/ Information Technical Practical tip Important information note PLEASE READ AND SAVE THESE INSTRUCTIONS For residential use only Before installation careful consideration must be given to how this system will operate if connected to any other piece of mechanical equipment, i.e., a forced air furnace or air handler operating at a higher static pressure.
-
Page 3: Table Of Contents
TABLE OF CONTENTS INSTALLATION TYPES HRV ducting for fully Dedicated System ........... . 4 HRV/Furnace ducting for Partially Dedicated System. -
Page 4: Installation Types
INSTALLATION TYPES Example only – duct configuration may differ depending on the model. HRV DUCTING FOR FULLY HRV/FURNACE DUCTING FOR HRV/FURNACE FOR DEDICATED SYSTEM PARTIALLY DEDICATED SYSTEM SIMPLIFIED INSTALLATION BEST BETTER GOOD 1. Stale air is drawn from areas requiring 1. -
Page 5: Installing The Outdoor Vents
INSTALLING THE OUTDOOR VENTS RECOMMENDED INSTALLATION Intake • Should be located upstream of prevailing winds from exhaust • At a minimum of 900 mm (3') away from dryer vents and furnace exhaust (medium (900 mm) or high efficiency furnaces), driveways, oil 36"... -
Page 6: Duct Installation
DUCT INSTALLATION CONNECTING THE DUCTS TO THE HRV EXHAUST TO FRESH OUTDOOR STALE AIR FRESH AIR OUTDOOR HOOD AIR INTAKE • Ducts should be kept short and have as FROM HOME TO HOME few bends or elbows as possible. • 45º elbows are preferable to 90º. •... -
Page 7: Mounting Options
MOUNTING OPTIONS WALL MOUTING BRACKET INSTALLATION LOCATION • Must be located in a conditioned space Safety screws where it will be possible to conveniently (included) service the unit. • Typically located close to the outside wall where the hoods will be mounted. •... -
Page 8: Wall Controls
WALL CONTROLS * Please see instruction manuals for individual controls for proper wiring and set up of control systems. CENTRAL CONTROLS These control options can only be used individually Ensure that unit is not CONTROLS FEATURES CONNECT TO plugged when connecting ECO-Touch®... -
Page 9: Balancing
BALANCING Balancing must be completed using the Fantech ECO-Touch ® Programmable Touch Screen Wall Control Supply manometer High High ENTERING BALANCING MODE Exhaust In the options menu during manometer the initial 5 second countdown sequence, long press on "ECO" area for 5 seconds to enter basic balancing mode. -
Page 10: Wiring Diagram
WIRING DIAGRAM - HERO 120H, 150H, 200H... - Page 11 WIRING DIAGRAM - HERO 150H-EC, 250H-EC (CONT'D)
- Page 12 WIRING DIAGRAM (CONT'D) WIRING DIAGRAM TO Standard Accessory Control Contact Standard Furnace Interlock Wiring FURNACE THERMOSTAT TERMINALS FOUR WIRE TWO WIRE heating only FOR A FURNACE CONNECTION TO A COOLING SYSTEM: On some newer furnaces and older FURNACE thermostats, energizing the R and 24-VOLT TERMINAL BLOCK G terminal at the furnace has the...
-
Page 13: Troubleshooting
TROUBLESHOOTING Problem Causes Solutions Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from continuous mode to standby. HRV out of balance Have contractor balance HRV airflows Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. -
Page 14: Filter Location
FILTER LOCATION Limited Warranty • The Heat recovery core has a Limited Lifetime Warranty. • The warranty is limited to 5 years on parts and 7 years on fans from the date of purchase, including parts replaced during this time period. If there is no proof of purchase available, the date associated with Merv 8 Filter... -
Page 15: Parts List
PARTS LIST HERO 120H HERO 150H HERO 200H HERO 150H-EC HERO 250H-EC BOM # Description (99400) (99401) (99402) (463253) (463254) MOTOR 428469 428515 428516 428517 428518 CELL 414708 414709 414710 414709 414710 MERV1 (pack of 2) 428519 428520 428521 428520 428521 MERV8 (pack of 2) 428525... - Page 16 NOTES...
- Page 17 N o d’article : 428486 Date de révision : 2019-04-25 Guide d’installation SÉRIE HERO 120H • 150H • 200H • 150H-EC • 250H-EC Appareils d'air frais – VRC Votre système de ventilation doit être installé conformément aux exigences provinciales convenables ou, en l’absence de telles exigences, à...
- Page 18 Remarque Avertissement/ Information Information Conseil pratique Remarque technique importante VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS. Pour utilisation résidentielle seulement. Avant l’installation, il faut étudier soigneusement comment ce système fonctionnera s’il est relié à une autre pièce d’équipement mécanique, comme une chaudière à air pulsé ou un appareil de traitement de l’air fonctionnant à une pression statique plus élevée.
- Page 19 TABLE DES MATIÈRES TYPES D’INSTALLATION Conduits de VRC pour un système entièrement spécialisé ........20 Conduits de VRC/chaudière pour un système partiellement spécialisé...
-
Page 20: Types D'installation
TYPES D’INSTALLATION Exemple seulement : la configuration des conduits peut différer selon le modèle. CONDUITS DE VRC POUR CONDUITS DE VRC/ VRC/CHAUDIÈRE POUR UNE UN SYSTÈME ENTIÈREMENT CHAUDIÈRE POUR UN SYSTÈME INSTALLATION SIMPLIFIÉE SPÉCIALISÉ PARTIELLEMENT SPÉCIALISÉ OPTIMAL MIEUX 1. L’air vicié est évacué des pièces nécessitant 1. -
Page 21: Installation Des Évents Extérieurs
INSTALLATION DES ÉVENTS EXTÉRIEURS INSTALLATION RECOMMANDÉE Admission • Doivent être situés en amont des vents dominants de l’échappement. • Distance minimale de 900 mm (3 pi) des évents de la sécheuse et de l’échappement de 900 mm la chaudière (chaudières à efficacité moyenne (3 pi) min. -
Page 22: Installation Des Conduits
INSTALLATION DES CONDUITS RELIER LES CONDUITS AU VRC ÉVACUATION VERS ADMISSION D’AIR AIR VICIÉ AIR FRAIS L'EXTÉRIEUR FRAIS EXTÉRIEUR • Les conduits doivent être courts et DE LA MAISON VERS LA MAISON présenter le moins de plis ou coudes possibles. •... -
Page 23: Options De Fixation
OPTIONS DE FIXATION INSTALLATION À L’AIDE DES SUPPORTS MURAUX EMPLACEMENT • L’appareil doit être situé dans un endroit conditionné où il sera pratique de Vis de sécurité l’entretenir. (incluses) • On le place habituellement près du mur extérieur où les chapeaux de protection seront installés. -
Page 24: Commandes Murales
COMMANDES MURALES * Veuillez consulter les manuels d’instructions des dispositifs de commande individuels pour connaître la bonne configuration de câblage et l’installation adéquate des systèmes de commande. COMMANDES CENTRALES Assurez-vous que l’appareil Ces commandes peuvent uniquement être utilisées individuellement n’est pas branché lorsque COMMANDES CARACTÉRISTIQUES RELIER À... -
Page 25: Équilibrage
ÉQUILIBRAGE L’équilibrage doit être réalisé à l’aide de la commande murale à écran tactile programmable Fantech ECO-Touch MD . Manomètre d’alimentation Élevé Élevé ACCÉDER AU MODE D’ÉQUILIBRAGE Faible Faible Manomètre Dans le menu d’options, lors de la d’évacuation séquence de décompte initiale de 5 secondes, appuyez sur la zone « ECO »... -
Page 26: Schéma De Câblage
SCHÉMA DE CÂBLAGE - HERO 120H, 150H, 200H... - Page 27 SCHÉMA DE CÂBLAGE - HERO 150H-EC, 250H-EC (SUITE)
- Page 28 SCHÉMA DE CÂBLAGE (SUITE) SCHÉMA DE CÂBLAGE Contact de commande d’accessoire standard Fil de verrouillage de chaudière alternatif VERS LA CHAUDIÈRE BORNES DE THERMOSTAT QUATRE FILS DEUX FILS chauffage DISPOSITIF DE VERROUILLAGE seulement POUR RELIER UNE CHAUDIÈRE À UN SYSTÈME DE REFROIDISSEMENT : Sur certaines nouvelles chaudières et BLOC DE JONCTION...
-
Page 29: Dépannage
DÉPANNAGE Problème Causes Solutions L’air est trop sec. Le réglage du déshumidistat est trop faible. Augmentez le taux d’humidité souhaité. Changez le mode de ventilation de continu à en attente. Le VRC est déséquilibré. Demandez à un entrepreneur d’équilibrer les débits d’air du VRC. L’air est trop humide. -
Page 30: Emplacement Du Filtre
EMPLACEMENT DU FILTRE Garantie limitée • Le noyau récupérateur de chaleur fait l’objet d’une garantie limitée à vie. • La garantie est limitée à 5 ans sur les pièces et à 7 ans sur les ventilateurs à partir de la date d’achat, y compris les pièces remplacées durant cette période. -
Page 31: Liste De Pièces
LISTE DE PIÈCES HERO 120H HERO 150H HERO 200H HERO 150H-EC HERO 250H-EC BOM # Description (99400) (99401) (99402) (463253) (463254) MOTOR 428469 428515 428516 428517 428518 CELL 414708 414709 414710 414709 414710 MERV1 (pack of 2) 428519 428520 428521 428520 428521 MERV8 (pack of 2) - Page 32 Fantech reserves the right to make technical changes. Fantech se réserve le droit d’apporter des modifications For updated documentation please refer to www.fantech.net techniques. Pour de la documentation à jour, veuillez consulter le site www.fantech.net. Fantech MD...
