Summary of Contents for Eaton MEDC DB3BM

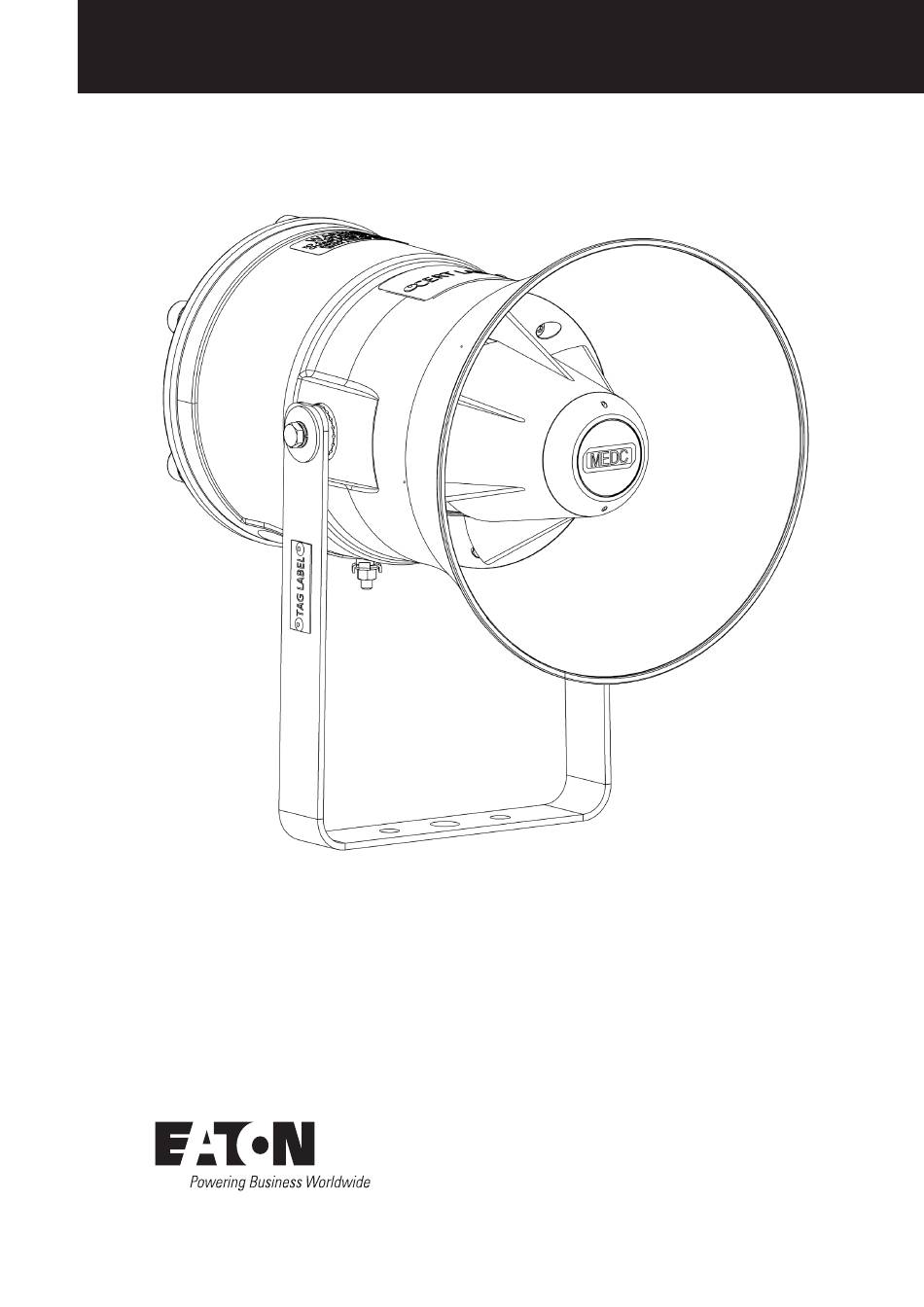

  • Page 1 Eaton MEDC technical manual Sounder – DB3BM...
  • Page 2 ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability or other-wise for any special, indirect, incidental or consequential damage or loss whatsoever, including but not limited to...

  • Page 3: Table Of Contents

    Special conditions for safe use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 DB3BM SOUNDER TECHNICAL MANUAL TM277.3 www.eaton.com...

  • Page 4: Introduction

    Manuel technique Eaton MEDC INTRODUCTION This range of sounders, intended for use in potentially explosive gas and dust atmospheres is manufactured from either stainless steel or marine grade alloy with a rugged thermoplastic flare. Stainless steel mounting bracket, cover screws and fixings are incorporated throughout thus ensuring a corrosion free product.

  • Page 5: Installation

    Eaton MEDC technical manual INSTALLATION The unit is mounted via 2 off Ø9mm fixing holes in the U-shaped stirrup/mounting bracket. If required, the unit can be initially placed via the Ø13mm central hole in the stirrup. The unit can then be rotated to the required position and fixed via the other holes.
  • Page 6 Manuel technique Eaton MEDC DC input, 3 stage without monitoring wiring details (Type 3) This type can be configured in a number of different ways depending on requirements. Independent tone selection for all 3 stages is via the 3 off 5-way DIP switches fitted to the electronics assembly: 2-wire system (Single stage): Connect the positive and negative supply wires to the terminals as detailed in the •...
  • Page 7 Eaton MEDC technical manual DC input, dual stage common +ve with monitoring (standard configuration) wiring details (Type 4) Connect up to 4 supply wires to the terminals as detailed in the wiring diagram. Stage 1 is produced when power is applied across the common +ve and stage 1 -ve terminals.
  • Page 8 Manuel technique Eaton MEDC DC input with voltage free stage activation wiring details (Type 6) Connect the positive (+ve) and negative (-ve) supply wires to the terminals as detailed in the wiring diagram. When power is applied to the unit, no tone will be produced initially.

  • Page 9: Operation

    Eaton MEDC technical manual OPERATION The sounder is available in various AC input voltage versions and a single DC input voltage version. For AC versions, the nominal operating voltage is stated on the unit label and the supply voltage tolerance is ±10%.

  • Page 10: Tone Table 1 (Standard Tones)

    Manuel technique Eaton MEDC Tone table 1: Tone No. Tone Frequency / Switch Setting Tone Description Nominal Spl (Db(A) @ 1m) Description 12345 Alt Stages 800/970 Hz at 1/4 sec 11111 Sweeping 800/970 Hz at 7 Hz Fast Sweep (LF)

  • Page 11: Tone Table 2 (Volt Free Tone Selection)

    Eaton MEDC technical manual Tone table 2: Tone Frequency / Switch Setting Voltage free stage selection tone No. Tone No. Description 12345 Stage 1 Stage 2 Stage 3 Stage 4 Stage 5 Stage 2 Alt Tones 800/970Hz at 1/4 sec...

  • Page 12: General Arrangement

    Manuel technique Eaton MEDC GENERAL ARRANGEMENT DB3BM SOUNDER TECHNICAL MANUAL TM277.3 www.eaton.com...

  • Page 13: Maintenance

    Eaton MEDC technical manual MAINTENANCE During the working life of the unit, it should require little maintenance however; if abnormal or unusual environmental conditions occur due to plant damage or accident etc., then visual inspection is recommended. WARNING The front driver cover of the unit, situated underneath the thermoplastic main flare, which encloses the louds- peaker driver shall not be opened as it is not for field installation or maintenance use .

  • Page 14: Certification / Approvals

    Manuel technique Eaton MEDC CERTIFICATION / APPROVALS IECEx units Ex d unit (IECEx certification No. IECEx ULD 21.0017X) Ex db IIC T* (T ) Gb amb. Ex tb IIIC T*°C (T ) Db IP6X amb. See table below for ambient temperature ranges and T-ratings...
  • Page 15 Eaton MEDC technical manual Notes DB3BM SOUNDER TECHNICAL MANUAL TM277.3 www.eaton.com...
  • Page 16 Manuel technique Eaton MEDC Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Messages de sécurité...

  • Page 17: Introduction

    Manuel technique Eaton MEDC INTRODUCTION Cette gamme de sirènes, conçue pour une utilisation dans des atmosphères poussiéreuses et à gaz potentiellement explosifs, est en acier inoxydable ou en alliage pour application marine et comprend un cône en thermoplastique robuste. L ’équerre de montage en acier inoxydable, les vis de protection et les fixations sont complètement intégrées, ce qui garantit un produit dépourvu de corrosion.

  • Page 18: Installation

    Manuel technique Eaton MEDC INSTALLATION Deux trous de fixation excentrés de Ø 9 mm situés dans l’étrier en U / l’équerre de montage permettent de monter l’appareil. Si nécessaire, commencez par monter l’appareil par le trou central de Ø 13 mm de l’étrier. Vous pourrez alors tourner l’appareil dans la position requise et le fixer par les autres trous.
  • Page 19 Manuel technique Eaton MEDC Détails du câblage d’entrée CC, 3 phases sans contrôle (type 3) Ce type peut être configuré de différentes manières en fonction des besoins. La sélection du son est effectuée de façon indépendante pour les 3 phases à l’aide des 3 commutateurs DIP 5 voies montés sur l’ensemble électronique : Système à...
  • Page 20 Manuel technique Eaton MEDC Détails du câblage d’entrée CC, deux phases, fil commun positif avec contrôle (configuration standard, type 4) Connectez jusqu’à 4 fils d’alimentation aux bornes, comme indiqué sur le schéma de câblage. La phase 1 est produite lorsque l’alimentation est appliquée sur la borne commune positive et sur la borne négative de la...
  • Page 21 Manuel technique Eaton MEDC Détails du câblage d’entrée CC avec activation de la phase hors tension (type 6) +VE EN ENTRÉE Connectez les fils d’alimentation positif et négatif aux bornes, comme indiqué sur le schéma de câblage. Lors de la mise sous tension de l’appareil, aucun son n’est +VE EN SORTIE émis.

  • Page 22: Fonctionnement

    Manuel technique Eaton MEDC FUTILISATION Cette sirène est disponible en différentes versions à tension d’entrée CA et en une seule version à tension d’entrée CC. Pour les versions CA, la tension de fonctionnement nominale est indiquée sur l’étiquette de l’appareil et la tolérance de tension d’alimentation est de ±10 %.

  • Page 23: Tableau Des Sons 1 (Sons Standard)

    Manuel technique Eaton MEDC Tableau des sons 1 : N° du son Fréquence / Réglage des Description des sons Niveau de puissance nominale (dB[A] à 1 m) Description du son interrupteurs 12345 Phases alternantes 800/970 Hz à 1/4 s 11111 Balayage 800/970 Hz à 7 Hz Balayage rapide (BF) 11110 Balayage 800/970 Hz à...

  • Page 24: Tableau Des Sons 2 (Sélection Des Sons Hors Tension)

    Manuel technique Eaton MEDC Tableau des sons 2 : Réglage des Sélection de la phase hors tension pour le son n° Fréquence / N° du son interrupteurs Description du son 12345 Phase 1 Phase 2 Phase 3 Phase 4 Phase 5 Phase 2 Sons alternants 800/970 Hz à 1/4 s 11111 Balayage 800/970 Hz à 7 Hz 11110 Balayage 800/970 Hz à...

  • Page 25: Disposition Générale

    Manuel technique Eaton MEDC DISPOSITION GÉNÉRALE VERSION EN ALLIAGE À ÉVASEMENT LONG Ex d AVEC ENTRÉES DOUBLES ET SUPPORT STANDARD 267,4 ±3 186,5 ±2 50,5 ±1 78 ±2 18° 18° TROUS DE 2 ENTRÉES MAX. ORIFICE DE FIXATION FIXATION Ø 13 ±1 Ø...

  • Page 26: Maintenance

    Manuel technique Eaton MEDC MAINTENANCE L ’appareil ne devrait nécessiter que peu d’entretien au cours de sa durée de vie ; cependant, dans l’éventualité de conditions environnementales anormales ou inhabituelles dues à des dommages subis en usine ou à un accident, etc., une inspection visuelle est recommandée.

  • Page 27: Certification / Approbations

    Manuel technique Eaton MEDC CERTIFICATION / APPROBATIONS Unités IECEx Unité Ex d (certification IECEx n° IECEx ULD 21.0017X) Ex db IIC T* (T ) Gb amb. Ex tb IIIC T*°C (T ) Db IP6X amb. Voir le tableau ci-dessous pour les plages de température ambiante et les valeurs nominales T Le certificat et le produit IECEx portent les marquages de niveau de protection de l’équipement IECEx :...
  • Page 28 Manuel technique Eaton MEDC Remarques MANUEL TECHNIQUE DE LA SIRÈNE DB3BM TM277.3 www.eaton.com...
  • Page 29 United Kingdom functionality. Their use in whatever form is subject to prior approval NG17 5FB by Eaton. The same applies to Trademarks (especially Eaton, Moeller, and Cutler-Hammer). The Terms and Conditions of Eaton apply, as T: +44 (0) 1623 444 400 referenced on Eaton Internet pages and Eaton order confirmations.
