SBM-63B
Power Distributor
Bedienungsanleitung
User Manual

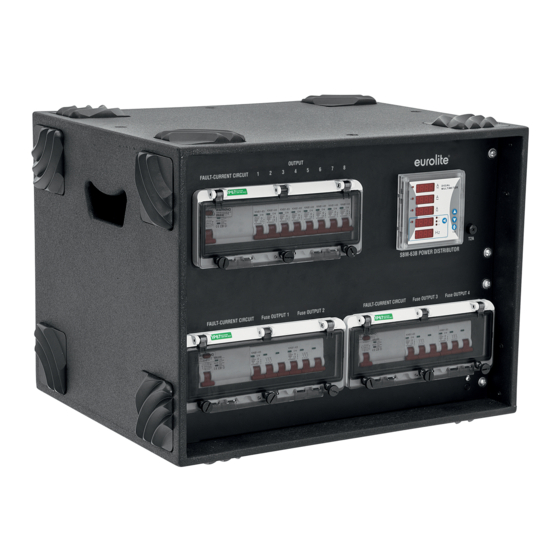

SBM-63 Power Distributor
B
63-A-Stromverteiler mit Multimeter
63 A power distributor with multimeter
No. 30248411
www.eurolite.de
Für weiteren Gebrauch aufbewahren!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Keep this manual for future needs!
SBM-63B POWER DISTRIBUTOR
©
©
Copyright
Copyright
Nachdruck verboten!
Nachdruck verboten!
Reproduction prohibited!
Reproduction prohibited!
Advertisement
Table of Contents
Related Manuals for EuroLite SBM-63B
Summary of Contents for EuroLite SBM-63B
- Page 1 SBM-63B Power Distributor SBM-63B POWER DISTRIBUTOR Bedienungsanleitung User Manual SBM-63 Power Distributor 63-A-Stromverteiler mit Multimeter 63 A power distributor with multimeter No. 30248411 www.eurolite.de © Für weiteren Gebrauch aufbewahren! Für weiteren Gebrauch aufbewahren! © Copyright Copyright Keep this manual for future needs!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 30248411 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/16 00136213.DOCX, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SBM-63B entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der CEE-Stecker darf nur an eine CEE-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen 63-A-Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung
3-Phasen-Messung für Spannungen von 100-380 V/AC • Wechselstrom- und Frequenzanzeige • Robustes, stapelbares Gehäuse • 4.2 Vorderseite SBM-63B POWER DISTRIBUTOR (1) Leistungsschutzschalter (LSS) für Schutzkontakt-Ausgangssteckdosen (2) Multimeter (3) Gerätesicherung (4) Leistungsschutzschalter (LSS) für CEE-Ausgangssteckdosen (5) RCD/FI-Fehlerstromschutzschalter 6/16 00136213.DOCX, Version 1.0... -
Page 7: Rückseite
4.3 Rückseite 380-400 ~ 50Hz SBM-63B Power Distributor Max. current/phase: 63 A No. 30248411 EAN 4026397698336 (6) 5-poliger CEE-Eingangsstecker (63 A) (7) Schutzkontakt-Ausgangssteckdosen 1-8 (8) CEE-Ausgangssteckdosen 1-4 (je 16 A) (9) Sicherungen für Messwandler 5. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! -
Page 8: Anschluss Ans Netz
5.1 Anschluss ans Netz Schließen Sie das Gerät über den CEE-Stecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. 5.2 Ausgänge Die Ausgänge gehen über 8 Schutzkontaktsteckdosen und vier 16A-Drehstrom-Ausgangsdosen. -
Page 9: Technische Daten
LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SBM-63B. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 11 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection class I. The CEE plug must only be plugged into a CEE outlet. The voltage and frequency must exactly be the same as stated on the device.
-
Page 12: Operating Determinations
3. OPERATING DETERMINATIONS This device is a power distributor for supplying current to other devices. This product is only allowed to be operated with an alternating voltage of 380-400 V, 50 Hz and was designed for indoor use only. This device is designed for mobile use via a lighting stand and for permanent installations via trussing system. -
Page 13: Description Of The Device
• Current and frequency display • Rugged, stackable housing • 4.2 Front panel SBM-63B POWER DISTRIBUTOR (1) Circuit breakers for safety sockets 1-8 (2) Multimeter (3) Device fuse (4) Circuit breakers for CEE sockets 1-4 (5) Residual Current Device (RCD) 13/16 00136213.DOCX, Version 1.0... -
Page 14: Rear Panel
4.3 Rear panel 380-400 ~ 50Hz SBM-63B Power Distributor Max. current/phase: 63 A No. 30248411 EAN 4026397698336 (6) CEE input socket (63 A) (7) Safety sockets 1-8 (8) CEE sockets 1-4 (16 A each) (9) Fuses for transducer 5. INSTALLATION... -
Page 15: Connection With The Mains
5.1 Connection with the mains Connect the device to the mains with the CEE plug. The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Page 16: Technical Specifications
Depth: 42 cm Height: 40.5 cm Weight: 20.00 kg All information is subject to change without prior notice. © 08.12.2021 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00136213.docx Version 1.0 Publ. 08/12/2021 16/16 00136213.DOCX, Version 1.0...
