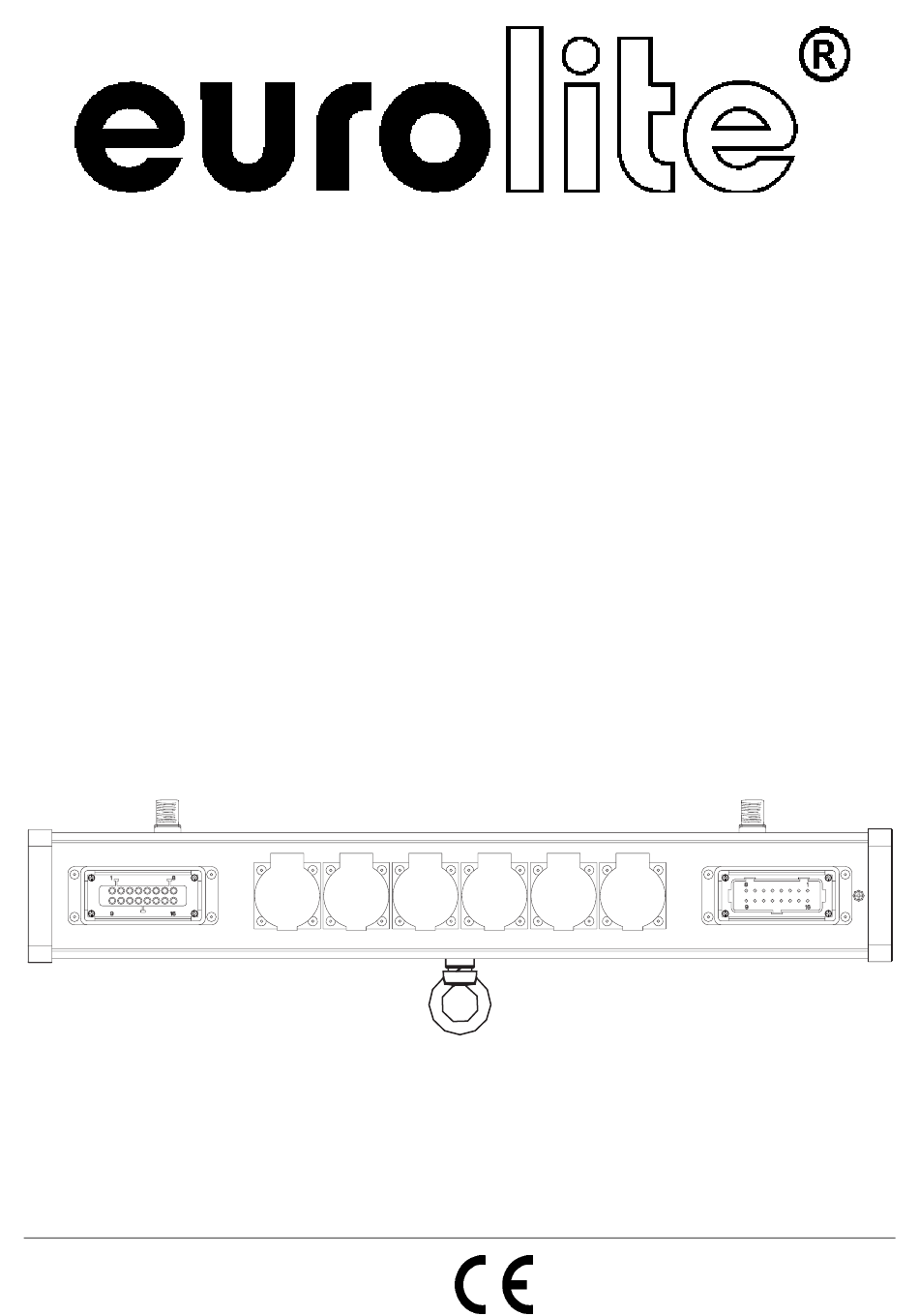

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SAB-616X Power Split Box © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
60003752 This user manual is valid for the article number: 60003752 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.com 2/16 00027085.DOC Version 2.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SAB-616X Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde aus- schließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Roadtauglicher Stromverteiler für Lastmulticore • 1x 16-pol Multistecker-Eingang • 1x 16-pol Multikupplung-Ausgang • 6x Klappdeckel-Schutzkontaktsteckdosen (1 pro Kanal) • Mit Fangsicherung zur vereinfachten Sicherung z. B. an Traversen • Robustes Aluminiumprofilgehäuse 4.2 Geräteübersicht 1. Durchschleifausgang 2. Fangsicherung 3. - Page 7 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Flugeinrichtungen sind durch Sachkundige vor jedem Einsatz zu prüfen. Die Prüfung umfasst Sichtprüfung und Belastungsproben in Bewegung gem. BGV-A2 für elektrische Betriebmittel. Vorgehensweise: Die Installation sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen angebracht werden.
-
Page 8: Reinigung Und Wartung
5.2 Anschlüsse Anschluss ans Netz Stecken Sie den Hochlaststecker in Ihre Hochlastbuchse ein. Die Belegung der Anschlussleitungen ist wie folgt: Ausgänge Die Ausgänge gehen über 6 Schutzkontaktsteckdosen. Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. Die maximale Nennleistung beträgt pro Kanal 3450 W. Bitte beachten Sie, dass der maximale Gesamtstrom niemals überschritten werden darf! Über den Durchschleifausgang (16-pol Multikupplung) kann ein weiterer Stromverteiler angeschlossen werden. -
Page 9: Technische Daten
Die Prüffristen für ortsveränderliche elektrische Betriebsmittel (BGV A2) sind einzuhalten. Der Unternehmer hat dafür zu sorgen, dass die elektrischen Anlagen und Betriebsmittel vor der ersten Inbetriebnahme und nach einer Änderung oder Instandsetzung vor der Wiederinbetriebnahme durch eine Elektrofachkraft auf ihren ordnungsgemäßen Zustand geprüft werden. Elektrische Anlagen und Betriebsmittel dürfen nur in ordnungsgemäßem Zustand in Betrieb genommen werden und müssen in diesem Zustand erhalten werden. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SAB-616X power split box. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 11 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 12: Operating Determinations
3. OPERATING DETERMINATIONS This device is a power split box for supplying current to other devices. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for mobile use via a lighting stand and for permanent installations via trussing system. -
Page 13: Description

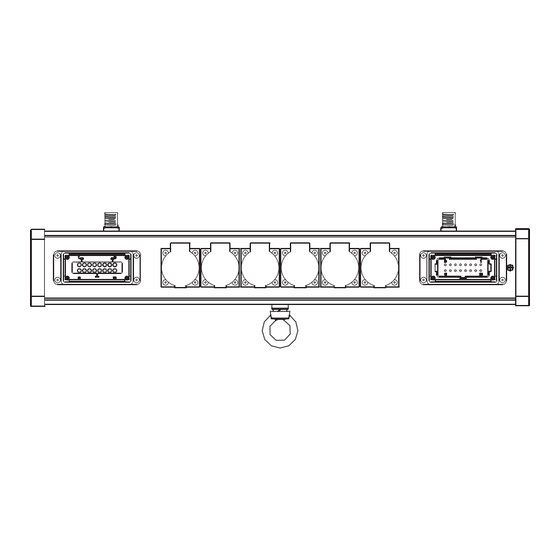

4. DESCRIPTION 4.1 Features Heavy-duty power split box for load multicore • 1x 16-pin multi-plug input • 1x 16-pin multi-connector output • 6 flap safety plugs (1 per channel) • Incl. safety eyelet • Robust aluminum profile housing 4.2 Description of the device 1. - Page 14 The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. A skilled person has to approve the flying construction before every use. This approval includes appearance and load tests when moved in accordance with the BGV-A2 for electrical devices. Procedure: The installation should be attached outside areas where persons may walk by or be seated.
-
Page 15: Cleaning And Maintenance
5.2 Connections Connection with the mains Connect the device to the mains with the industrial plug. The occupation of the connection cables is as follows: Outputs Output is via 6 safety sockets. Connect your loads to the output sockets. The maximum load per channel is 3450 W (resistive). -
Page 16: Technical Specifications
Electrical devices must only be taken into operation in a perfect condition and must be kept this way. For keeping the perfect condition, electrical devices must repeatedly be approved in accordance with the instructions given in the electro-technical guidelines. A qualified electrician is responsible for the correct examinations. Mobile electrical devices, extension cords with plugs, power cables with plugs and mobile cables with plugs and permanent installation must be approved by an expert every three months.
