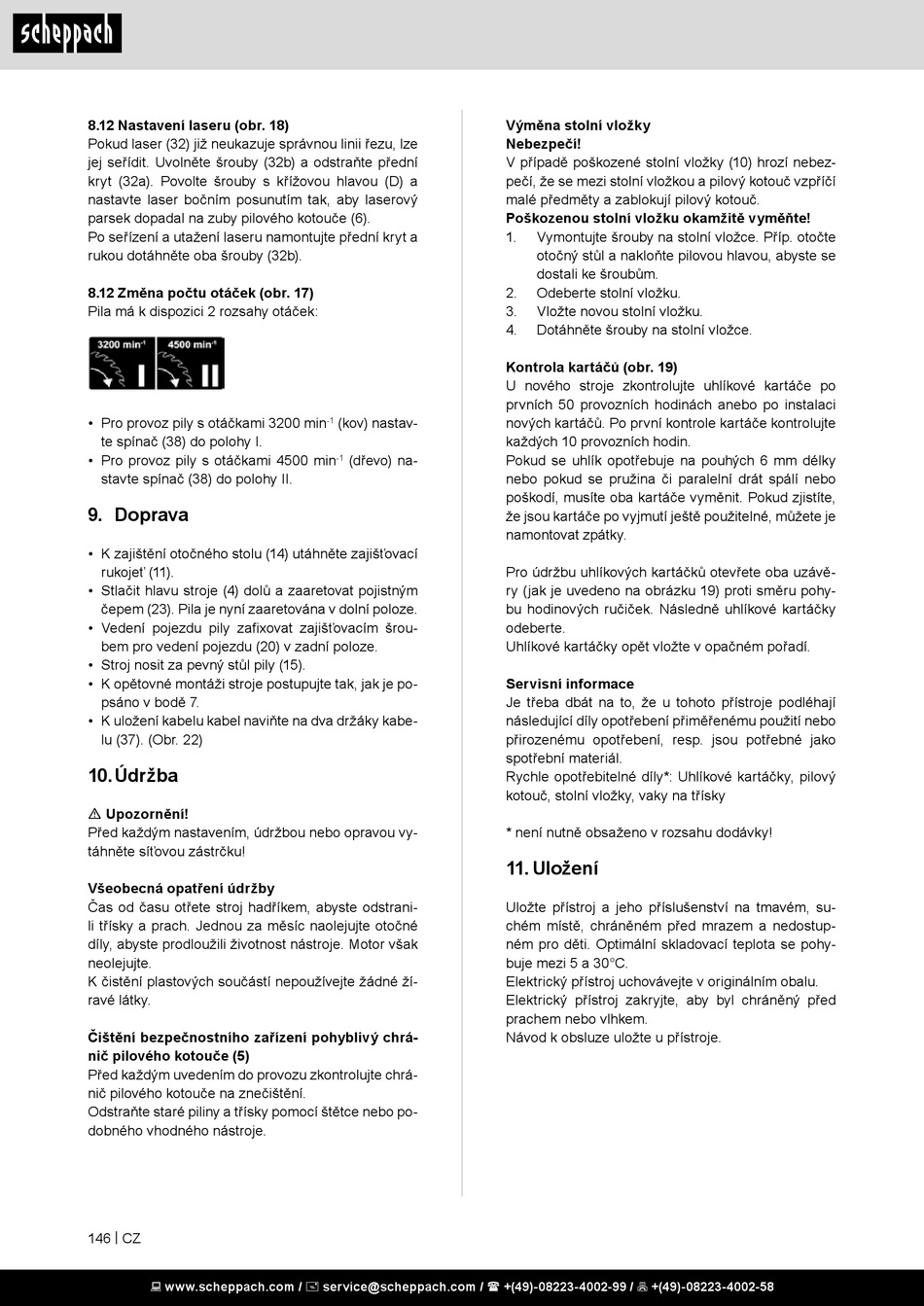

8.12 Nastavení laseru (obr. 18)
Pokud laser (32) již neukazuje správnou linii řezu, lze
jej seřídit. Uvolněte šrouby (32b) a odstraňte přední
kryt (32a). Povolte šrouby s křížovou hlavou (D) a
nastavte laser bočním posunutím tak, aby laserový
parsek dopadal na zuby pilového kotouče (6).
Po seřízení a utažení laseru namontujte přední kryt a
rukou dotáhněte oba šrouby (32b).
8.12 Změna počtu otáček (obr. 17)
Pila má k dispozici 2 rozsahy otáček:
• Pro provoz pily s otáčkami 3200 min
te spínač (38) do polohy I.
• Pro provoz pily s otáčkami 4500 min
stavte spínač (38) do polohy II.

9. Doprava

• K zajištění otočného stolu (14) utáhněte zajišťovací
rukojeť (11).
• Stlačit hlavu stroje (4) dolů a zaaretovat pojistným
čepem (23). Pila je nyní zaaretována v dolní poloze.
• Vedení pojezdu pily zafixovat zajišťovacím šrou-
bem pro vedení pojezdu (20) v zadní poloze.
• Stroj nosit za pevný stůl pily (15).
• K opětovné montáži stroje postupujte tak, jak je po-
psáno v bodě 7.
• K uložení kabelu kabel naviňte na dva držáky kabe-
lu (37). (Obr. 22)
10. Údržba
m Upozornění!
Před každým nastavením, údržbou nebo opravou vy-
táhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chrá-
nič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
146 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(kov) nastav-
-1
(dřevo) na-
-1
Výměna stolní vložky
Nebezpečí!
V případě poškozené stolní vložky (10) hrozí nebez-
pečí, že se mezi stolní vložkou a pilový kotouč vzpříčí
malé předměty a zablokují pilový kotouč.
Poškozenou stolní vložku okamžitě vyměňte!
1. Vymontujte šrouby na stolní vložce. Příp. otočte
otočný stůl a nakloňte pilovou hlavou, abyste se
dostali ke šroubům.
2. Odeberte stolní vložku.
3. Vložte novou stolní vložku.
4. Dotáhněte šrouby na stolní vložce.
Kontrola kartáčů (obr. 19)
U nového stroje zkontrolujte uhlíkové kartáče po
prvních 50 provozních hodinách anebo po instalaci
nových kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo
poškodí, musíte oba kartáče vyměnit. Pokud zjistíte,
že jsou kartáče po vyjmutí ještě použitelné, můžete je
namontovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávě-
ry (jak je uvedeno na obrázku 19) proti směru pohy-
bu hodinových ručiček. Následně uhlíkové kartáčky
odeberte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáčky, pilový
kotouč, stolní vložky, vaky na třísky
* není nutně obsaženo v rozsahu dodávky!
11. Uložení
Uložte přístroj a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostup-
ném pro děti. Optimální skladovací teplota se pohy-
buje mezi 5 a 30°C.
Elektrický přístroj uchovávejte v originálním obalu.
Elektrický přístroj zakryjte, aby byl chráněný před
prachem nebo vlhkem.
Návod k obsluze uložte u přístroje.
