HIKOKI WHP 18DBL Handling Instructions Manual

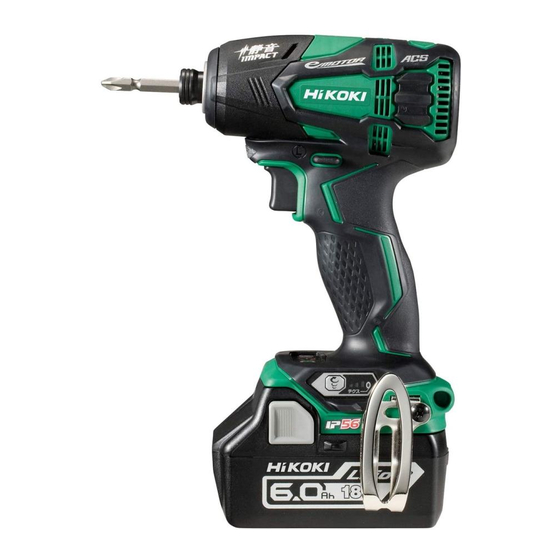

Cordless oil pulse driver
Hide thumbs Also See for WHP 18DBL:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式油压脉冲起子机
Cordless Oil Pulse Driver
WHP 18DBL
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WHP 18DBL and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI WHP 18DBL

Summary of Contents for HIKOKI WHP 18DBL

  • Page 1 充电式油压脉冲起子机 Cordless Oil Pulse Driver WHP 18DBL 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 充电..............10 充电式油压脉冲起子机安全警告...4 作业之前............13 锂离子电池使用注意事项......5 使用方法............14 锂离子电池运输..........7 LED 灯警示信号 ...........18 USB 设备连接器使用注意事项 ....7 充电式油压脉冲起子机的特性.....18 防尘和防水功能注意事项......7 操作上的注意事项........19 符号...............8 USB 设备的充电方法 .........20 规格...............8 维护和检查.............21 标准附件.............9 故障排除............22 用途...............9 选择附件............25 电池的拆卸／安装法.........10 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...

  • Page 4: 充电式油压脉冲起子机安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 锂离子电池使用注意事项

    中文 6. 请使用与螺丝相配的钻头。 7. 用本油压脉冲起子机旋紧螺丝时，如油压脉冲起子机与螺丝之间的位置不成 直线，则会损坏螺丝头，同时起子机的旋转力也不能被妥善地传给螺丝。 所以，旋紧螺丝时，请使油压脉冲起子机与螺丝成一直线。 8. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ～ 25℃。 9. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 10. 勿让杂质进入电池连结口内。 11. 切勿拆卸电池与充电器。 12. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 13. 请勿将电池丢入火中。 电池受热将会爆炸。 14. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 15. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 16. 请勿使用耗竭了的电池，否则会损坏充电器。 锂离子电池使用注意事项...
  • Page 6 中文 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。...

  • Page 7: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 2 至 3 位数 告知运输公司，包装内包含一个锂离子电池，告知该 公司其功率输出并且要按照运输公司的指引安排运输。 ● 功率输出超过 100 Wh 的锂离子电池被视作危险物 品运输分类并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入国的规 章和条例。 图 2 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 防尘和防水功能注意事项 本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水） 。( 装 配有电池时，仅重要的组件符合...
  • Page 8 中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 规格 电动工具 型式 WHP18DBL 电压 18 V 低速模式 0 － 1000 /min 中速模式 0 － 1700 /min 空载转速 高速模式 0 － 2800 /min 自钻螺钉模式 0 － 2800 /min 小螺钉...

  • Page 9: 标准附件

    中文 充电器 UC18YSL3 型式 充电电压 14.4 － 18 V 重量 0.6 kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 WHP18DBL － 充电器（UC18YSL3） － 电池（BSL1860） － 电池盖 根据工具套件的规格不同，所提供的充电器和电池会有所不同。 用途 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。...

  • Page 10: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 通风孔 端子 请先紧抓住把手、然后再推压电池插销以拆下 电池 (参照图 3 和图 4)。 电池盖 注意！ 切勿使电池短路。 插销 2. 电池的安装法 电池 图 3 插入电池时请注意极性 (参照图 4)。 插销 把手 电池 按 插入 拉出 图 4 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，充电指示灯闪烁红 充电指示灯 色（间隔为 1 秒） 。 2.
  • Page 11 中文 (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于 50% ( 蓝 ) 点亮 1 秒钟。不点亮 充电时...
  • Page 12 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃ － 50℃ 温度 充电电压 14.4 多电压 BSL14xx 系列 BSL18xx 系列 系列 电池 （4 节） （8 节） （5 节） （10 节） （10 节） 充电时 BSL1415S : 15 BSL1815S : 15 间（环...

  • Page 13: 作业之前

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 作业之前 1.

  • Page 14: 使用方法

    中文 使用方法 1. 检查旋转方向 推动选择按钮的 R（右）侧， 钻头便会顺时针（从 标记 标记 后方看时）旋转。 按推钮的 L（左）侧使钻头逆时针旋转。 （请参照 图 7） 。 （机身上标有 和 标记。 ） 注意！ 推钮 开关 油压脉冲起子机运转时，无法切换推钮。如需切 图 7 换推钮，将油压脉冲起子机停止运转后再切换推 钮。 2. 开关操作 ○ 压下扳机开关，则本机旋转 ； 松开扳机，则本机停止。 ○ 可通过改变扳机开关的扣动幅度来控制转速。幅度小则转速低，幅度大则转 速高。 ○ 松开开关的扳机时，制动器将立即停止。 注 : 当马达即将起转时，可能会产生一种嗡嗡声。这只不过是一种噪音，而非机...
  • Page 15 中文 (2) 重新装上挂钩并拧紧螺丝。 凹槽 将挂钩牢固安装到电动工具的凹槽中，拧紧螺丝 固定挂钩。( 图 9） 螺丝 挂钩 图 9 4. 关于剩余电量指示灯 开关面板 按下剩余电量指示灯开关时，红色指 示灯亮起，可检查电池的剩余电量。 ( 图 10) 手指松开剩余电量指示灯开关时，指 示灯变为 LED 灯模式。红色指示灯 剩余电量 剩余电量 的状态和电池的剩余电量如 表 4 所 指示灯 指示开关 示。 图 10 表 4 指示灯状态 电池剩余电量 电池剩余电量充足。 电池剩余一半电量。...
  • Page 16 中文 5. LED 灯的使用方法 按下灯的开关，LED 灯模式的变化如 表 5 所示。指示绿色灯。( 图 11) 请经常关灯以防消耗电池电量。 扳机开关 表 5 常亮模式 SW 互锁模 省电模式 式 灯分段 剩余电量 面板 开关 指示灯 显示 图 11 常 亮 模 式 仅 在 软 件 常灭 状态 （2 分 钟 后 运...
  • Page 17 中文 注 : ○ 请根据螺钉和需钻钉的材料选择适当的模式。请钻入一些测试用螺钉，相应 地调整模式设定。 ○ 仅在驱动器已安装电池且已拉动过一次扳机开关后，才可以对旋紧模式选择 开关进行设定。 表 6 选择模式旋转开关设定示例 低速模式 中速模式 高速模式 自钻螺钉模式 0 － 1000 /min 0 － 1700 /min 0 － 2800 /min 转速 冲击率 0 － 800 /min 0 － 1700 /min 0 － 2900 /min 0 － 1400 /min “精细作业”...

  • Page 18: Led 灯警示信号

    中文 LED 灯警示信号 该产品设计出具有保护该工具以及电池的功能。当拔出开关，如果在操作过程 中任何保护功能启动，LED 灯将会如表 7，图 13 所描述的进行闪光。 当启动任何保护功能，立即将您的手指从开关上移开并按照正确步骤所描述的 指引进行操作。 表 7 保护功能 LED 灯显示 正确步骤 若在寒冷环境下作业，请先执行旋 开启 0.5 秒 / 关闭 0.5 秒 紧螺丝等轻负荷作业以让工具预 超过负荷 热，或让工具在室内或其他温暖场 （缓慢闪烁） 所静置一定时间后再使用。 开启 0.1 秒 / 关闭 0.1 秒 让工具充分冷却，或等待其充分冷 温度过高 却。 （快速闪烁）...

  • Page 19: 操作上的注意事项

    中文 ○ 连续使用一定时间后工具变得非常烫时，继续作业可能难以旋紧螺丝，因为 在这种状态下工具无法产生足够的扭矩力。此时应关闭开关，让工具冷却 30 分钟以上。 ○ 本产品采用液压冲击结构。这意味着当油的粘度处于一定范围内时，锂离子 电池自带的保护功能可能不起作用，从而可能导致马达故障。 不要在寒冷环境（-5℃或以下）下使用本产品或在产品可能超过负荷的条件 下连续使用。 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高， 结果导致烧毁。 注 : 请勿触摸金属部件，它们在连续工作后可能高温。 2. 关于转速控制开关的注意事项 此开关带有可无级改变转速的内置电路。因此， 当轻拉启动开关（低速转动） 并在连续旋紧螺丝中停止马达转动时， 电路部分的元件可能会因过热而损坏。 3. 使用适宜於螺丝的旋紧时间 根据螺丝的材料和尺寸以及所旋紧的材料等，其适宜的转矩有所不同，因此 请使用适宜于该螺丝的旋紧时间。尤其是，如果对小于 M8 的螺丝使用过长 的旋紧时间，则螺丝有损坏的危险。因此，请事先确认旋紧时间和旋紧转矩。 4. 以适于受冲击螺栓的旋紧扭矩进行操作 螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小 螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成 正比。请使用正确的螺栓操作时间。 5. 握住工具 用双手牢牢握住工具。在这种情况下，与螺丝或螺栓成直线地握住工具。...

  • Page 20: Usb 设备的充电方法

    中文 (3) 螺栓的直径 旋紧扭矩根据螺栓的直径变化。一般来说较大直径的螺栓需要较大的旋紧扭 矩。 (4) 旋紧的状态 即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度 也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。 螺栓和螺母一起转动时，扭矩会大大减少。 (5) 拧紧扭矩因电池充电程度而异。 USB 设备的充电方法 警告 ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔下 USB 设备。 否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。 ○...

  • Page 21: 维护和检查

    中文 (2) 连接 USB 线缆。( 图 15) 拔下橡胶盖并将市售的 USB 线缆（匹配充电的设备）紧紧插入 USB 端口。 橡胶盖 USB 端口 USB 线 图 15 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。( 图 16) ○ 用橡胶盖盖住 USB 端口。 橡胶盖 USB 线 USB 端口 图 16 维护和检查...

  • Page 22: 故障排除

    中文 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或HiKOKI公司授权服务中心咨询。 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 插入电池时，扳机开关为按 安全功能被激活。 下状态。 一旦松开扳机开关，然后重...
  • Page 23 始充电。 异物。 充电指示灯闪烁红 电池未完全插入。 请紧紧插入电池。 色，电池未开始充 电池过热。 如果继续放置，电池将在温 电。 度降低后自动开始充电，但 此种情况可能会缩短电池使 用寿命。建议将电池放置在 通风良好的位置，在充电前 避免阳光直射。 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系HiKOKI授权服务中心 进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。...
  • Page 24 中文 现象 可能的原因 解决办法 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。 不清楚 USB 设备的 即使充电完毕，USB 电源灯 检查正在充电的 USB 设备以 充电状态如何或者 也不熄灭。 确定其充电状态。 是否充电完毕。 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。...

  • Page 25: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL14.. BSL18.. BSL36..18 UC18YSL3 (14.4 V - 18 V) 充电器 产品编号 : 329897 电池盖...

  • Page 26: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........26 CORDLESS OIL PULSE DRIVER SAFETY WARNINGS ......29 CAUTION ON LITHIUM-ION BATTERY ............30 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......31 USB DEVICE CONNECTION PRECAUTIONS ..........32 RECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS ...............32 SYMBOLS ....................33 SPECIFICATIONS ..................33 STANDARD ACCESSORIES ...............34 APPLICATIONS ....................34...
  • Page 27 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 28 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

  • Page 29: Cordless Oil Pulse Driver Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS OIL PULSE DRIVER SAFETY WARNINGS Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring.

  • Page 30: Caution On Lithium-Ion Battery

    English 15. Bring the battery to the shop from which it was purchased as soon as the post- charging battery life becomes too short for practical use. Do not dispose of the exhausted battery. 16. Using an exhausted battery will damage the charger. CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.

  • Page 31: Regarding Lithium-Ion Battery Transportation

    English 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi re or explosion. Store your battery in a cool, dry place, away from combustible and fl ammable items. Corrosive gas atmospheres must be avoided.

  • Page 32: Usb Device Connection Precautions

    English USB DEVICE CONNECTION PRECAUTIONS When an unexpected problem occurs, the data in a USB device connected to this product may be corrupted or lost. Always make sure to back up any data contained in the USB device prior to use with this product. Please be aware that our company accepts absolutely no responsibility for any data stored in a USB device that is corrupted or lost, nor for any damage that may occur to a connected device.

  • Page 33: Symbols

    English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct current /min Oscillation per minute Rated voltage Warning SPECIFICATIONS POWER TOOL...

  • Page 34: Standard Accessories

    English CHARGER UC18YSL3 Model 14.4 – 18 V Charging voltage 0.6 kg Weight STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 WHP18DBL — Charger (UC18YSL3) — Battery (BSL1860) —...

  • Page 35: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Ventilation holes Hold the handle tightly and push the battery latches Terminals to remove the battery (see Fig. 3, 4). Battery cover CAUTION Never short-circuit the battery. Latch Battery installation Battery Insert the battery while observing its polarities Fig.
  • Page 36 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. (off for Plugged into power charging (RED) 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. (off for 1 Battery capacity at less (BLUE) second)
  • Page 37 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0 °C – 50 °C battery can be recharged Charging...

  • Page 38: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

  • Page 39: How To Use

    English HOW TO USE Check the rotational direction The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the pushing button. mark mark The L-side of the pushing button is pushed to turn the bit counterclockwise (See Fig. 7) (The marks are provided on the body).
  • Page 40 English Replacing the hook and tightening the screws. Groove Install securely the hook in the groove of power tool and tighten the screws to fi x the hook fi rmly. (Fig. 9) Screw Hook Fig. 9 About Remaining Battery Indicator Switch panel When pressing the remaining battery indicator switch, the red indicator lamp...
  • Page 41 English How to use the LED light By pressing the light section switch on the switch panel, the LED light mode changes as Table 5 . It is indicated by green lamp. (Fig. 11) To prevent the battery power consumption, turn off Switch panel the LED light frequently.
  • Page 42 English The Tightening mode switches between 4 diff erent modes each time the Tightening mode selector switch is pressed. (Table 6) Self-drilling screw mode is used for tightening self-drilling Teks screws. This mode reduces the chances of overtightening that could result in severing of the screw head, breakage of the screw, or slippage.

  • Page 43: Led Light Warning Signals

    English Tightening and loosening bolts A hex. socket matching the bolt or nut must fi rst be selected. Then mount the socket on the anvil, and grip the nut to be tightened with the hex. socket. Holding the tool in line with the bolt, press the power switch to impact the nut for several seconds.

  • Page 44: Features Of The Cordless Oil Pulse Driver

    English FEATURES OF THE CORDLESS OIL PULSE DRIVER The oil pulse driver uses a viscous oil to generate pressure that rotates the bit. This mechanism reduces the noises associated with tightening screws to levels that are considerably lower than those of noises generated by other types of impact drivers. NOTE The viscosity of the oil changes depending on temperature.

  • Page 45: How To Recharge Usb Device

    English Work at a tightening torque suitable for the bolt under impact The optimum tightening torque for nuts or bolts diff ers with material and size of the nuts or bolts. An excessively large tightening torque for a small bolt may stretch or break the bolt.
  • Page 46 English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet (Fig. 14-a). ○ Charging a USB device and battery from a electrical outlet.(Fig.

  • Page 47: Maintenance And Inspection

    In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 48: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 49 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has switched off...
  • Page 50 English Symptom Possible cause Remedy Charging of the USB The battery has become fully This is not a malfunction. device pauses midway charged. The charger pauses USB when the battery and charging for about 5 seconds the USB device are while it checks whether the battery being charged at the has successfully completed...

  • Page 51: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL14.. BSL18.. BSL36..18 UC18YSL3 (14.4 V - 18 V) Charger Part Number: 329897 Battery cover...
  • Page 52 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号： C99738921 G 发行日期：2021年 2月 中国印刷...
