Summary of Contents for HIKOKI WH 14DMR

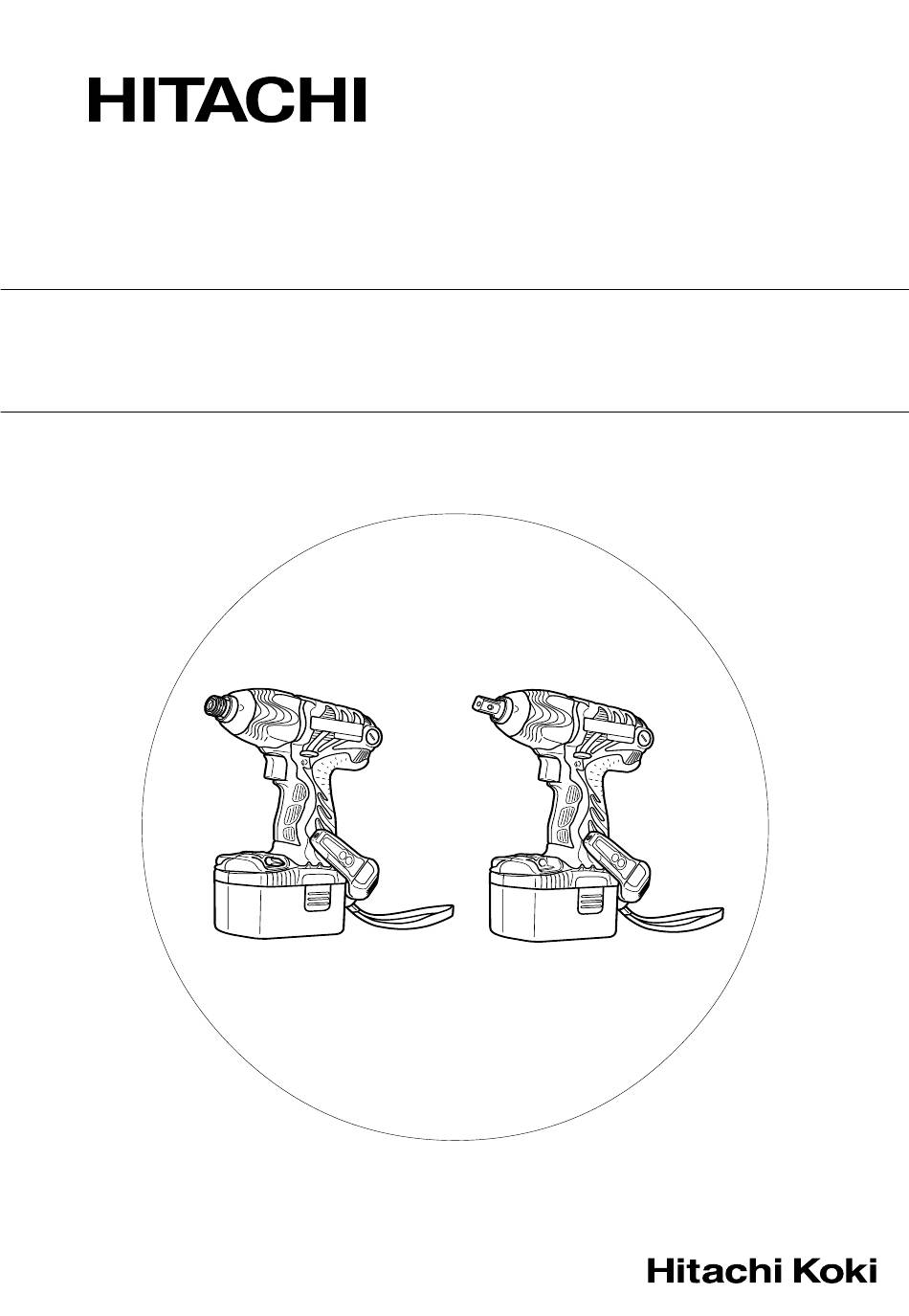

- Page 1 日立牌充電式沖擊起子機／扳手 Cordless Impact Driver/Wrench WH 14DMR WH 18DMR • WR 14DMR WR 18DMR • 使用說明書 Handling Instructions WH14DMR WR14DMR 使用前務請詳加閱讀 Read through carefully and understand these instructions before use.
- Page 3 11.5mm...
- Page 4 開動前務必把調整用鍵和扳手類拆除下來-這一 作業上的一般注意事項 點與安全有關-應養成習慣﹐嚴格遵守- 謹防不慎打開開關-搬運鑽機時﹐請勿將手指擱 警告﹗使用電池驅動的工具時﹐請務必遵守基本的安 在開關上- 全注意事項﹐以減少發生火災﹑電池泄漏和人身傷害 保持高度警覺﹐充分掌握情況﹐以正常的判斷力 〔包括以下情況〕的危險- 從事作業-疲憊時切不可開動電動工具- 在操作本機之前﹐請通讀本說明書﹐並予以妥善保 檢查損壞部件-在繼續使用電動工具之前﹐應詳 細檢查各部零件以及防護裝置有無損壞﹐以便判 管- 斷具能否正常工作﹐能否發揮正常效能-檢查轉 安全操作注意事項︰ 動部份的對準﹑空轉﹑各零件有無異常﹐安裝是 工作場所應打掃乾淨﹐清理妥當﹐雜亂無章將導 否妥善以及其它足以給工作帶來不良影響的情 致事故- 況- 注意工作地點的環境-請勿讓工具淋雨﹐不可在 如防護以及其它零件損傷了-除非本說明書中已 潮濕地方使用工具-工作地點要保持明亮- 有記載否則應即委託服務中心進行妥善修理或更 請勿在易引起火災或爆炸的場所使用工具- 換-請讓授權的服務中心更換有問題的開關-開 遠離小孩！請勿讓訪客接觸工具-所有訪客均不 關無法打開和關閉工具時請勿使用工具- 得進入工作地點- 警告 保存好電池和現未使用的工具-未使用工具和電 使用非本說明書中的推薦的附件可能有發生人身 池時﹐須將它們分開存放在干燥處﹑高處或能上 損害的危險- 鎖處﹐以防止小孩取到- 確保電池組適用于工具- 請確保電池電極不會由螺釘等金屬器件造成短 在插入充電器之前﹐確保電池組和工具的外表面 路- 清潔干燥- 不得使勁用力推壓-電動工具需按設計條件才能...
- Page 5 用本衝擊起子機旋緊螺絲時﹐如衝擊起子機與螺 另外﹐在電池剛充完電時和電池快用完時﹐扭矩 絲之間的位置不成直線﹐則會損壞螺絲頭﹐同時 也略有不同-可使用扭矩扳手來檢查螺栓是否已 起子機的旋轉力也不能被妥善地傳給螺絲-所 按適當的扭矩旋緊-另外﹐在電池剛充完電時和 以﹐旋緊螺絲時﹐請使起子機與螺絲成一直線- 電池快用完時﹐扭矩也略有不同-可使用扭矩扳 務請在 0∼40°C 的溫度下進行充電-溫度低於 手來檢查螺栓是否已按適當的扭矩旋緊- 0°C 將會導致充電過度﹐極其危險-電池不能在 在轉換旋轉方向之前先讓衝擊扳手停下來-在轉 高於 40°C 的溫度下充電-最適合於充電的溫度 換旋轉方向之前﹐務必鬆開開關﹐等衝擊扳手停 是 20∼25°C- 下來- 一次充電完成后﹐請將充電器擱置 15 分鐘以 禁止接觸旋轉部位- 上﹐然后再進行下一次充電- 不要讓旋轉的套筒部分靠近手或身體其他部位- 請勿連續給兩節以上的電池充電- 否則可能會被套筒割傷或卡住-另外﹐在套筒長 勿讓雜質進入充電式電池連結口內- 時間持續使用之后﹐注意不要碰到套筒-因為套 切勿拆卸充電式電池與充電器- 筒變得很熱﹐可以將人灼傷- 切勿使充電式電池短路- 使用萬向接頭時﹐不要讓衝擊扳手空負荷旋轉- 使電池短路將會造成很大的電流和過熱﹐從而燒 如果在沒有連接負荷時讓套筒旋轉﹐萬向接頭會 壞電池- 造成套筒劇烈旋轉- 請勿將電池丟入火中- 這樣會造成人身傷害；套筒的劇烈運動還會震動...
- Page 6 規 格 充電式衝擊起子機 型式 WH14DMR WH18DMR 電壓 14.4 V 18 V 無負荷速度 0 - 2600 轉/分 性能（普通螺栓） M6-M14 旋緊扭矩（最大） 140 N．m 150 N．m 2.0 Ah EB14B: Ni-Cd EB1820L: Ni-Cd 2.6 Ah EB1426H: Ni-MH EB1826HL: Ni-MH 充電電池 3.0 Ah EB1430H: Ni-MH EB1830HL: Ni-MH 3.3 Ah EB1433X: Ni-MH...
- Page 7 1. 將充電器的電源線連接至電源插座 3. 充電 連接電源線時﹐充電器的指示燈將閃爍呈紅色 將電池插入充電器后﹐充電開始﹐并且﹐充電器 〔以 1 秒的間隔〕- 上的指示燈將持續點亮呈紅色- 2. 將電池裝入充電器 電池完全充電后﹐指示燈將閃爍呈紅色〔以 1 秒的 將電池用力插入,直到電池接觸到充電器盒的底 間隔〕〔參見表 1〕- 部- (1) 指示燈顯示 根據充電器或充電式電池的情況﹐指示燈的顯示 注意﹕ 如表 1 所示- 若電池按相反方向插入﹐不僅無法進行充 電﹐而且可能導致如充電器兩端變形等問 題- 表 1 指示燈的顯示 點亮 0.5 秒鐘﹐不點亮 0.5 秒鐘 閃爍 〔熄滅 0.5 秒鐘〕 充電前...
- Page 8 1. 將充電器的電源線插頭插入插座 作 業 之 前 接好電源線后便開始充電- 2. 將電池插入充電器 1. 工作環境的準備和檢查 按正確的電極方向插入電池直至其接觸到充電器 請確認工作環境確實附加注意事項中所規定的所 底部（此時指示燈亮起）- 有條件- 2. 電池的檢查 注意 請確認電池是否裝緊了-如電池稍有松馳﹐則電 如果指示燈不亮﹐則請從插座上拔出電源線插頭並 池可能會掉出來而引起事故- 檢查電池的安裝情況- 3. 鑽頭的安裝（衝擊起子機） 請 務 必 要 按 照 下 列 順 序 安 裝 起 子 機 的 鑽 頭 在約...
- Page 9 (b) 可在掛鉤位置1 －5 範圍內調整照明方向( 圖 注意 請使用操作手冊或日立牌產品目錄中列出的指 照明時間 定附件- AAAA錳電池：大約15小時 若不使用指定附件可能導致意外或傷害- AAAA鹼性電池：大約30小時 請將套筒牢固安裝在砧座上﹐否則套筒可能飛 注意 出﹐造成傷害- 切勿直視輔助燈﹐ 否則會傷害眼睛- 使 用 方 法 (4) 更換電池 (a) 使用十字螺絲起子（1 號）鬆開掛鉤螺釘J 注意 （圖10）- 使用裝有標燈的掛鉤時﹐千萬注意不要讓主要 按照箭頭方向推開掛鉤蓋L（圖11）- 設備掉落-如果工具掉落﹐則有發生事故的危 (b) 取出舊電池﹐裝入新電池-根據掛鉤指示正確 險- 安放正極（+）與負極（-）（圖12）- 在用腰帶上懸掛的裝有標燈的掛鉤攜帶工具主 (c) 將掛鉤E主體上的缺口與掛鉤蓋L上的凸起對 體時﹐請不要在工具主體上裝配除菲利浦刀頭 齊﹐依圖11中的箭頭K相反的方向按下掛鉤 以外的尖頭工具-如果在腰帶上懸掛帶有尖頭...
- Page 10 可通過改變拉動啟動開關的量來控制其轉速-輕 扭矩會扭曲或損壞螺栓-旋緊扭矩的增加與操作 拉啟動開關﹐轉速較低；用力拉動﹐則轉速加 時間成正比-請使用正確的螺栓操作時間- 快- 5. 把持工具 4. 螺絲的旋緊和旋鬆（衝擊起子機） 用雙手抓穩工具-在這種情況下抓住扳手對準螺 請安裝與螺絲相配的鑽頭-請先將鑽頭插進螺絲 栓-沒有必要非常用力地推送扳手-抓住扳手﹐ 頭的槽中﹐然後再旋緊螺絲- 只要讓力量足以抵消衝擊力即可- 請勿用過大的力按住衝擊起子機﹐只要不使鑽頭 6. 確定旋緊扭矩 不離開螺絲頭即可- 下列因素會造成旋緊扭矩的下降-因此請在工作 前用手工扭矩扳手來確定上緊螺栓所需的實際旋 注意： 緊扭矩-影響旋緊扭矩的因素如下- 衝擊時間過長時﹐會將螺絲旋得太緊以致會損壞螺 (1) 電壓 絲和鑽頭尖- 達到放電極限時﹐電壓降低﹐旋緊扭矩也減少- 用本衝擊起子機旋緊螺絲時﹐如衝擊起子機與螺絲 (2) 操作時間 之間的位置不成直線﹐則會損壞螺絲頭﹐同時起子 操作時間增加時旋緊扭矩也增加-但是﹐即使工 機的旋轉力也不能被妥善地傳給螺絲-所以﹐旋緊 具驅動很長的一段時間﹐旋緊扭矩也不會增大到 螺絲時﹐請使起子機與螺絲成一直線- 超過某個特定值- (3) 螺栓的直徑 旋緊扭矩根據螺栓的直徑變化-一般來說較大直 操作上的注意事項 徑的螺栓需要較大的旋緊扭矩- (4) 旋緊的狀態...
- Page 11 注意定期檢查套筒孔的磨損狀況﹐如有必要請更 9. 維修零部件一覽表 換新套筒- 3. 檢查安裝螺釘 注意： 要經常檢查安裝螺釘是否緊固妥善-若發現螺釘 日立牌電動工具的維修﹑改造和檢查須由經日立公 鬆了﹐應立即重新扭緊﹐否則會導致嚴重的事 司授權的維修中心進行- 故- 當要求維修或其他保養服務時﹐若將此零部件一覽 4. 馬達維護 表與電動工具一起呈交給經日立公司授權的維修中 馬達線圈是電動工具的「心臟」- 心﹐將有助于維修或保養工作- 注意不要損壞線圈及/或不要使線圈沾上油或水- 在操作和維修電動工具時﹐必須遵守貴國制定的安 5. 檢查碳刷（圖13） 全的有關規則和標准- 馬達中使用碳刷﹐碳刷是消耗零件-碳刷過度磨 改造﹕ 損會導致馬達故障﹐所以碳刷磨損或接近“磨損 日立牌電動工具經常加以改善和改造以釆用最新 極限P ”時要立即更換- 另外﹐要保持碳刷清 的先進技術- 潔﹐並保證其能在碳刷支架內自由滑動- 因此﹐某些零部件可能變更﹐恕不另行通知- 注意 更 換 碳 刷 時 務 必 使 用 日 立 牌 碳 刷 （ 代 碼 號 碼 注：...
-
Page 12: General Operational Precautions
English Check for alignment of moving parts, free running GENERAL OPERATIONAL PRECAUTIONS of moving parts, breakage of parts, mounting and any other conditions that may affect its operation. WARNING! When using battery operated tools, basic A guard or other part that is damaged should be safety precautions should always be followed to reduce properly repaired or replaced by an authorized the risk of fire, leaking batteries and personal injury,... -
Page 13: Specifications
English 12. Do not dispose of the battery in fire. be cut or caught in the socket. Also, be careful not If the battery burnt, it may explode. to touch the socket after using continuously it for 13. Do not insert object into the air ventilation slots a long time. -
Page 14: Battery Removal/Installation
English CORDLESS IMPACT WRENCH Model WR14DMR WR18DMR Voltage 14.4 V 18 V No-Load speed 0 – 2600 / min Capacity (Ordinary bolt) M10-M16 Tightening torque 200 N·m 220 N·m (Maximum) 2.0 Ah EB14B: Ni-Cd EB1820L: Ni-Cd Rechargeable 2.6 Ah EB1426H: Ni-MH EB1826HL: Ni-MH battery 3.0 Ah... - Page 15 English Table 1 Indications of the lamps Lights for 0.5 seconds. Does not light for Blinks Before 0.5 seconds. (off for 0.5 seconds) (RED) charging While Lights Lights continuously (RED) charging Lights for 0.5 seconds. Does not light for Blinks Charging 0.5 seconds.
-
Page 16: Prior To Operation
English (3) When removing the socket, pull it out of the anvil. How to make the batteries perform longer. CAUTION (1) Recharge the batteries before they become Please use the designated attachments which are completely exhausted. listed in the operations manual and Hitachi’s catalog. When you feel that the power of the tool becomes Accidents or injuries could result from not doing so. -
Page 17: Operational Cautions
English position the plus (+) and minus (–) terminals NOTE: correctly. (Fig. 12) Do not touch the protector, as it gets very hot during (c) Align the indentation in the hook E main body continuous work. with the protuberance of the hook cover L, press 2. -
Page 18: Maintenance And Inspection
English (6) Clearance of the socket (Impact wrench) 8. Storage A worn or deformed hex. or a square-holed socket Store the impact driver and impact wrench in a place will not give an adequate tightness to the fitting in which the temperature is less than 40°C, and out of between the nut or anvil, consequently resulting in reach of children. - Page 22 Hitachi Koki Co., Ltd. Code No. C99137421 Printed in China...
