Bose DesignMax DM8C-SUB Installation Manual page 64

セットアップ

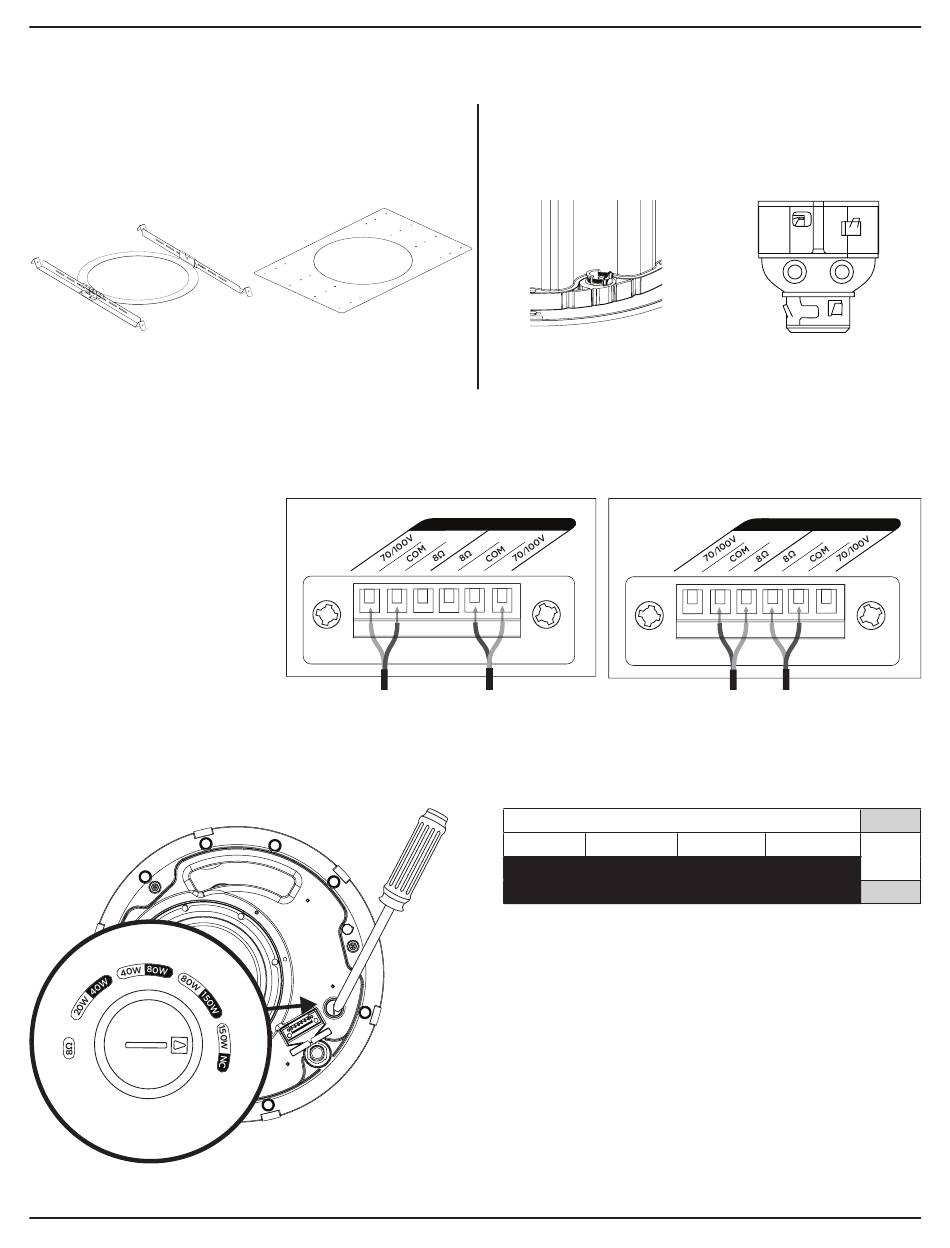

設置オプション
設置オプションとアクセサリー
q
アジャスタブルタイルブリッジ（同梱）
w
ラフインパン（オプション）
q
スピーカーの配線
ケーブルゲージ
DesignMax DM8C-SUBで使用できるケーブル径は、18 AWG（0.8 mm
接続図
裸線を長さ6 mm（1/4インチ）露出して端子
に接続します。
スピーカーの設定
64 • 日本語
w
+ - +
70V/100V
導管器具の設置
フレキシブルメタル導管を使う場合は、3/8インチのシングル導管か3/8インチの
複式導管コネクターを使ってください。
注: 導管器具は付属していません。
3/8インチシングル導管
）～14 AWG（2.1 mm
2 2
）のみです。
IN OUT
+ - +
20W 40W
40W 80W
*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
PRO.BOSE.COM
3/8インチ複式導管
IN OUT
+ - + + - +
8 Ω
70V
80W 150W*
150W NC**
100V
**NC: 未接続（使用しない）
DesignMax DM8C-SUB • 設置ガイド
8 Ω
