Configuración
Opciones de instalación

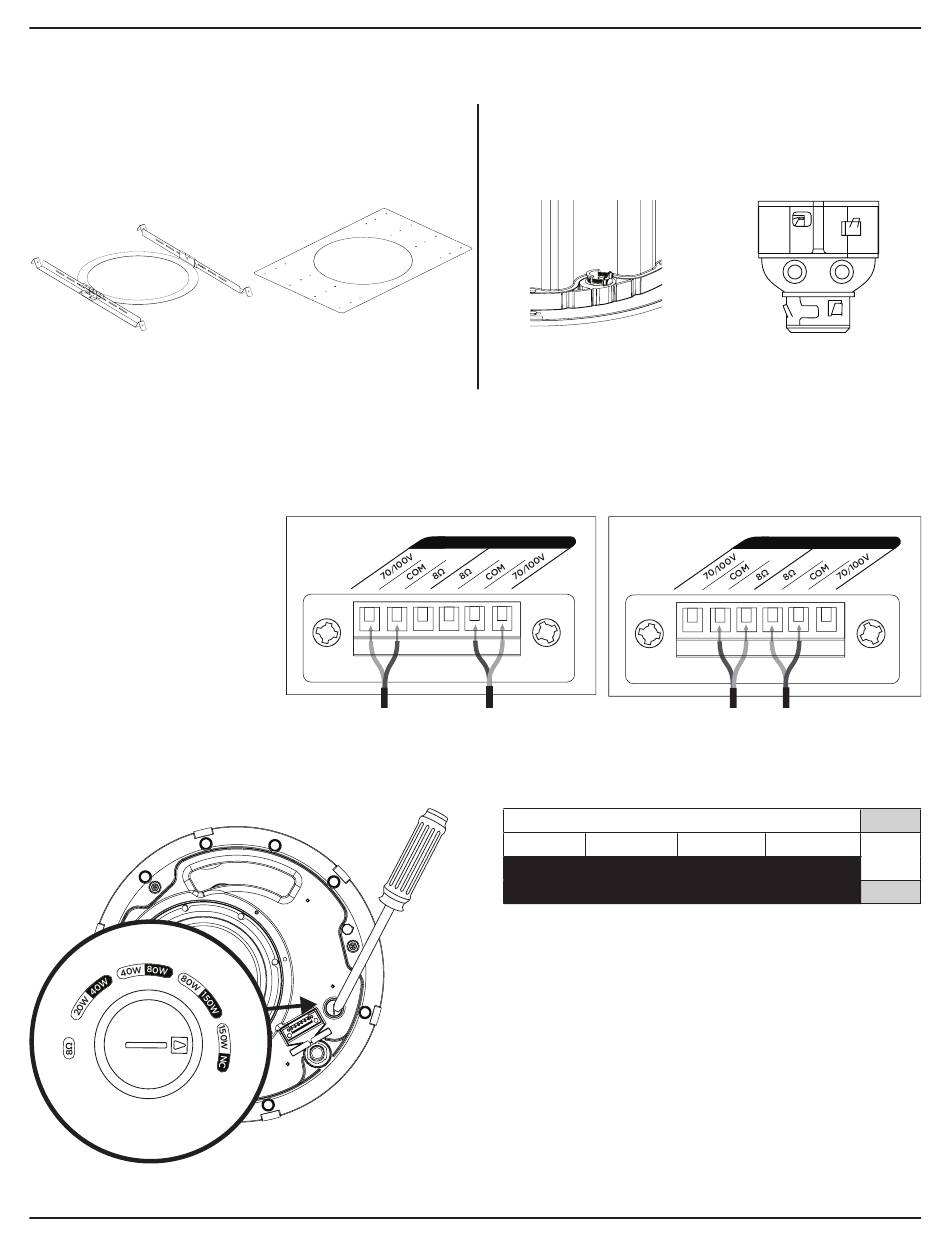

Opciones y accesorios de instalación
q
Puente de mosaico ajustable (incluido)
w
Bandeja empotrada (opcional)
q
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM8C-SUB está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
(2.1 mm ).
2
Diagramas de conexión
Exponga 6 milímetros (1/4") de cable
sin aislación para conectarlo a los
terminales.
Configuración de altavoz
10 • Español
w
+ - +
70 V/100 V
Accesorios de conductos
Si utiliza un conducto metálico flexible, hágalo con un accesorio
de conducto de 3/8 de pulgada o un conector doble (dúplex) de
3/8 de pulgada.
Nota: No se proporcionan los accesorios de conducto.
Entrada única de
3/8 de pulgada
IN OUT
+ - +
20 W 40 W
40 W 80 W
* Predeterminado
de fábrica
Configuración de la toma del
transformador
Gire la toma para establecer la configuración.
Utilice un destornillador de cabeza plana.
Guía de instalación de • DesignMax DM8C-SUB
